樹脂製フレキチューブ コネクタ（MSコネクタ接続用）

樹脂製フレキチューブ コネクタ（MSコネクタ接続用）
通常単価(税別)
719円～2,470円特別価格
税込単価
791円～2,717円特別価格
一部SALE 2026.03.31まで
通常出荷日：在庫品1日目当日出荷可能

RFシリーズ保護管用MSコネクタ接続用コネクタIP67保護構造

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

樹脂製フレキチューブ コネクタ（MSコネクタ・PGネジ用）

ミスミ

樹脂製フレキチューブ コネクタ（MSコネクタ・PGネジ用）
通常価格(税別)： 335円 (税込価格：369円)

通常出荷日：在庫品1日目

よく一緒に見られています

樹脂製フレキチューブ コネクタ（ストレート）

ミスミ

樹脂製フレキチューブ コネクタ（ストレート）
通常価格(税別)： 631円 (税込価格：694円)

通常出荷日：在庫品1日目

未確定：候補が10型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

規格表

樹脂製フレキチューブ コネクタ（MSコネクタ接続用）:関連画像
公差±0.2
型式適合チューブ
商品ページ		コネクタシェル
サイズ		ネジサイズ最小内径
φA		最大外径
φB		全長
D		重量
(g)
RQ-MS12S-11RF-1110SL,12S5/8-24UNEF-2B12.523.641.771
RQ-MS14S-1114S3/4-20UNEF-2B84
RQ-MS16-16RF-16167/8-20UNEF-2B17.029.550.5141
RQ-MS18-16181-20UNEF-2B30.150.3160
RQ-MS20-22-1620,221 3/16-18UNEF-2B34.652.3197
RQ-MS20-22-21RF-2123.537.052.5204
RQ-MS24-28-2124,281 7/16-18UNEF-2B41.054.0219
RQ-MS24-28-29RF-2930.544.055.0240
RQ-MS32-29321 3/4-18UNS-2B49.056.0275
RQ-MS36-29362-18UNS-2B55.0291

概要仕様

樹脂製フレキチューブ コネクタ（MSコネクタ接続用）:関連画像
材質 6ナイロン UL94V-0
使用温度範囲 ー30℃〜＋100℃
適合規格 IEC204 CDIN ED60204
色 黒
保護等級 IP67

型番リスト

表示件数
  • 1
    • 型番
    RQ-MS12S-11
    RQ-MS14S-11
    RQ-MS16-16
    RQ-MS18-16
    RQ-MS20-22-16
    RQ-MS20-22-21
    RQ-MS24-28-21
    RQ-MS24-28-29
    RQ-MS32-29
    RQ-MS36-29

    ネジサイズ

    適合チューブ

    コネクタシェルサイズ

    (Ф(mm))

    		RoHS?最小発注数量
    5/8-24UNEF-2B
    RF-11
    10SL,12S
    10
    1個
    3/4-20UNEF-2B
    RF-11
    14S
    10
    1個
    7/8-20UNEF-2B
    RF-16
    16
    10
    1個
    1/20UNEF-2B
    RF-16
    18
    10
    1個
    13/16-18UNEF-2B
    RF-16
    20,22
    10
    1個
    13/16-18UNEF-2B
    RF-21
    20,22
    10
    1個
    17/16-18UNEF-2B
    RF-21
    24,28
    10
    1個
    17/16-18UNEF-2B
    RF-29
    24,28
    10
    1個
    13/4-18UNS-2B
    RF-29
    32
    10
    1個
    2-18UNS-2B
    RF-29
    36
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    719円
    ( 791円 )
    在庫品1日目当日出荷可能
    885円663円
    ( 729円 )
    在庫品1日目当日出荷可能
    1,037円
    ( 1,141円 )
    在庫品1日目当日出荷可能
    1,099円
    ( 1,209円 )
    在庫品1日目当日出荷可能
    905円
    ( 996円 )
    在庫品1日目当日出荷可能
    1,607円
    ( 1,768円 )
    在庫品1日目当日出荷可能
    1,734円
    ( 1,907円 )
    在庫品1日目当日出荷可能
    2,372円
    ( 2,609円 )
    在庫品1日目当日出荷可能
    2,470円
    ( 2,717円 )
    在庫品1日目当日出荷可能
    2,252円
    ( 2,477円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    RFシリーズ保護管用MSコネクタ接続用コネクタ
    IP67保護構造

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    RFシリーズ保護管用
    ＭＳコネクタ接続用コネク夕
    ●RFシリーズ商品ページフレキチェーブと組み合わせて使用するＭＳ接続用コネク夕
    ●UL File No. E86359
    ●IP67保護構造

    ・MS接続用コネクタはMS互換型コネクタとシェルサイズが同じでも、ネジサイズが異なる場合があります。コネクタのネジサイズを充分ご確認の上、ご使用ください。
    ・商品ページ以外のチューブとの接続はできません。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

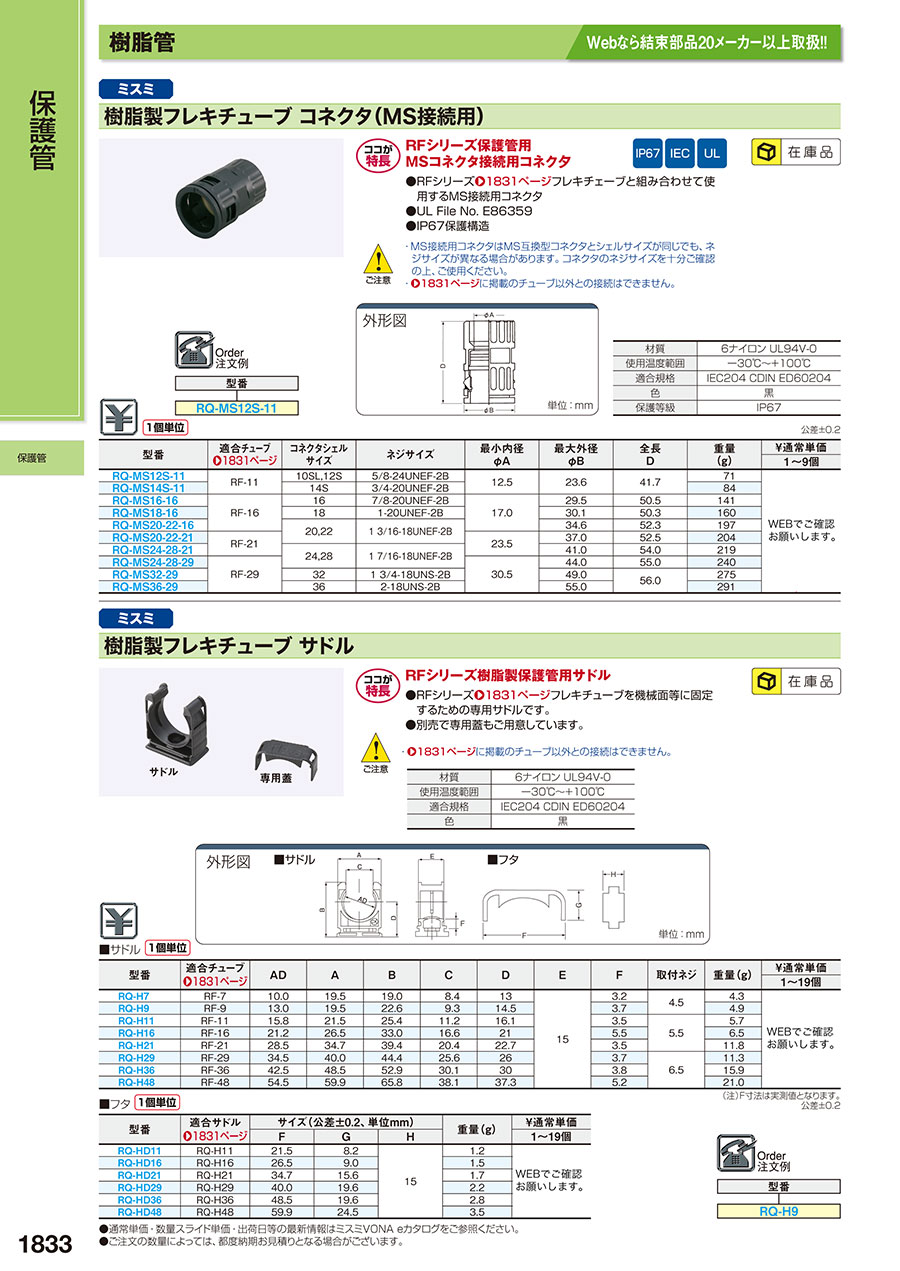

    EW-1833

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
