●差込み型接続端子は、自動販売機などのような店舗用機器から、計測機器、FA機器までの幅広い分野において、簡易的な接続部品として使用されております。
●簡単に抜き差しができる構造になっており、必要に応じて接続したり外したりすることができます。
●電線の取り付けが圧着端子に使用する工具と共通のもので作業できるため、何本も工具を揃える必要がなく、機器のメンテナンスに適した接続部品です。
エレクトロニクス部品技術窓口
差込み型接続端子 250シリーズ(バリュー品) メス(嵌合部絶縁型)【100個入り】
- 通常単価(税別)
- 1,389円～1,460円特別価格
- 税込単価
- 1,528円～1,606円特別価格
通常出荷日：在庫品1日目当日出荷可能
250シリーズ対応！嵌合部絶縁型差込接続端子。1パック100個売り。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
概要仕様
外形寸法表および仕様
| 型式 | 色 | 絶縁材 | 外形寸法(単位：mm) | 適用電線範囲 | 適合工具 | |||||||||
| B | b | L | D | E | t | t1 | 相手側タブ厚 | 相手側タブ幅 | より線(mm2) | AWG | ||||
| MTR-630809-FA | 赤 | PVC | 6.7 | 9.5 | 22.0 | 4.0 | 10.5 | 0.4 | 0.8 | 0.8 | 6.4 | 0.5-1.5 | 20-16 | 3GOU-D |
| MTR-630820-FA | 青 | 9.2 | 22.5 | 4.5 | 1.5-2.5 | 16-14 | 4GOU-D | |||||||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,389円972円 ( 1,069円 ) | 在庫品1日目当日出荷可能 |
1,460円 ( 1,606円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
250シリーズ対応！嵌合部絶縁型差込接続端子。1パック100個売り。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
●MTRシリーズ！ 低価格・高品質FA用差込接続子
・圧着作業は専用の圧着工具で行って下さい。
・販売は1パック（100個入り）になります。
共通仕様
差込み型接続端子
特長
共通仕様
特性
| 項目 | 内容 | |||
|---|---|---|---|---|
| 定格電圧 | AC300V以下 | |||
| 定格電流（A以下） | 接続子タイプ | 電線サイズ（mm2） | ||
| 0.75 | 1.25 | 2.0 | ||
| 110シリーズ | 8 | 10 | － | |
| 187シリーズ | 10 | 10 | 15 | |
| 250シリーズ | 10 | 10 | 15 | |
| ピン端子 | 12 | 15 | 20 | |
| 使用温度範囲 | 塩化ビニル | −40℃〜＋75℃ | ||
| ナイロン | −40℃〜＋105℃ | |||
材料/仕上
| 項目 | 材料 | 仕上 |
|---|---|---|
| 接続子 | 黄銅 | スズメッキ |
| 絶縁体 | 塩化ビニル | UL94V-0 |
| ナイロン | UL94V-2 |
| 銅スリーブ無 型式 | 銅スリーブ有 型式 |
| MTR-630820-FA | TMEDN630820-FA |
| MTR-630809-FA | TMEDN630809-FA |

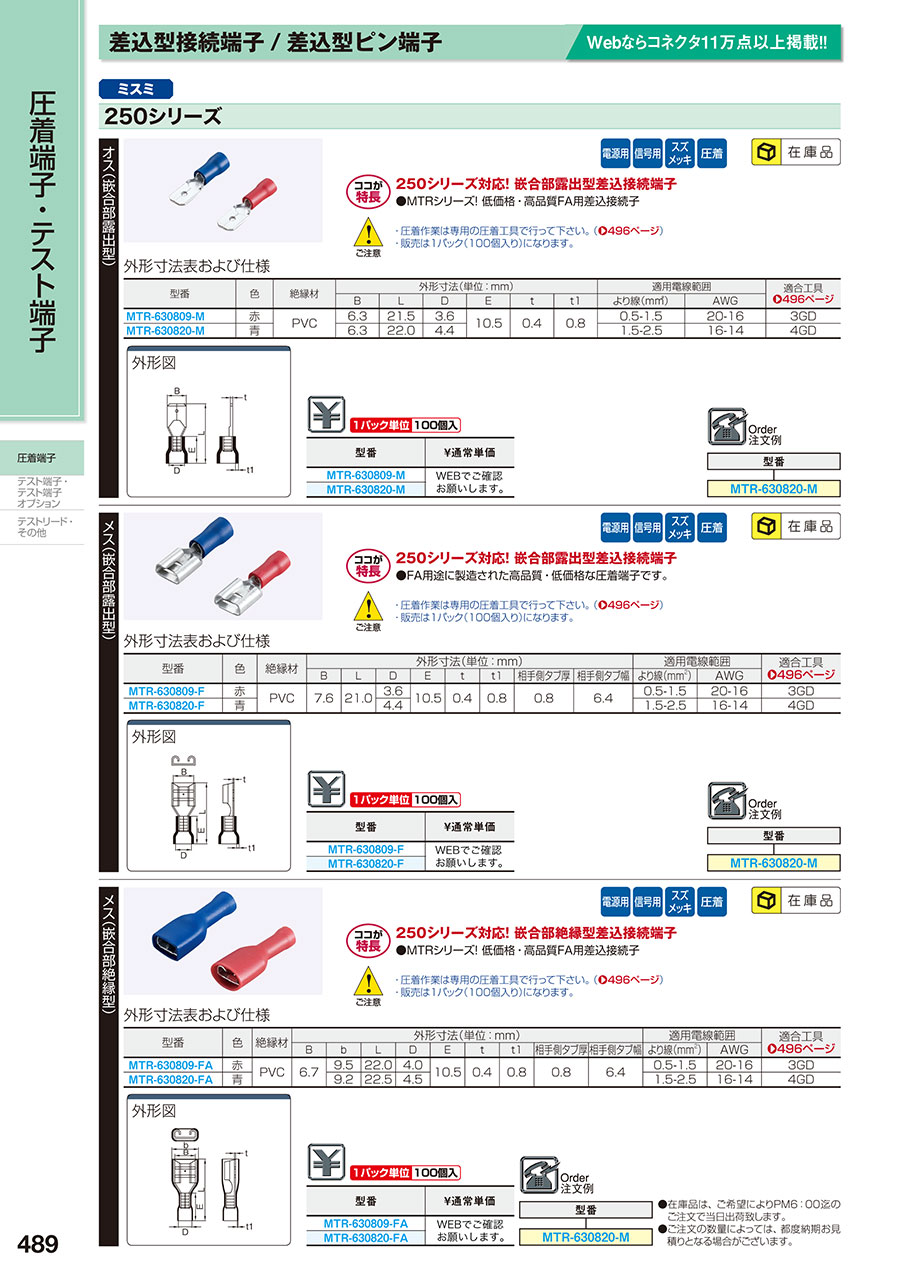

カタログ
