差込み型接続端子 187シリーズ(バリュー品) オス(嵌合部露出型)【100個入り】

差込み型接続端子 187シリーズ(バリュー品) オス(嵌合部露出型) MTR-480520-M

型番:

MTR-480520-M
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：
パック (100個入り)
－閉じる

MTR-480520-Mの仕様・寸法情報

種類
差込型接続子
形状
差込型
シリーズ
187
外径(mm)
4.8
全長(mm)
22
適合電線サイズ(AWG)
16～14
絶縁部素材
ビニル
絶縁被覆(色)
[青] 青
パック品入り数(個)
100
素材
PVC
端子型分類
F型
備考
端子形状・端子型分類等詳細はカタログをご参照下さい。
chemSHERPA
調査中

商品仕様

概要仕様

差込み型接続端子 187シリーズ(バリュー品) オス(嵌合部露出型):関連画像
外形寸法表および仕様
型式色絶縁材外形寸法(単位：mm)適用電線範囲適合工具
BLDEtt1より線(mm2)AWG
MTR-480520-M青PVC4.8224.410.50.250.81.5-2.516-144GOU-D

型番リスト

表示件数
  • 1
    • 型番
    MTR-480520-M
    最小発注数量
    1パック

    100個入り

    通常単価(税別) (税込単価)
    通常出荷日
    1,008円
    ( 1,109円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    187シリーズ対応！嵌合部露出型差込接続端子。1パック100個売り。


    ●MTRシリーズ！ 低価格・高品質FA用差込接続子

    ・圧着作業は専用の圧着工具で行って下さい。
    ・販売は1パック（100個入り）になります。

    共通仕様

    差込み型接続端子

    特長

    ●差込み型接続端子は、自動販売機などのような店舗用機器から、計測機器、FA機器までの幅広い分野において、簡易的な接続部品として使用されております。
    ●簡単に抜き差しができる構造になっており、必要に応じて接続したり外したりすることができます。
    ●電線の取り付けが圧着端子に使用する工具と共通のもので作業できるため、何本も工具を揃える必要がなく、機器のメンテナンスに適した接続部品です。

    共通仕様

    特性

    項目内容
    定格電圧AC300V以下
    定格電流（A以下）接続子タイプ電線サイズ（mm2）
    0.751.252.0
    110シリーズ810－
    187シリーズ101015
    250シリーズ101015
    ピン端子121520
    使用温度範囲塩化ビニル−40℃〜＋75℃
    ナイロン−40℃〜＋105℃

    材料/仕上

    項目材料仕上
    接続子黄銅スズメッキ
    絶縁体塩化ビニルUL94V-0
    ナイロンUL94V-2

    銅スリーブ無 型式銅スリーブ有 型式
    MTR-480520-MTMEDV-480520-M

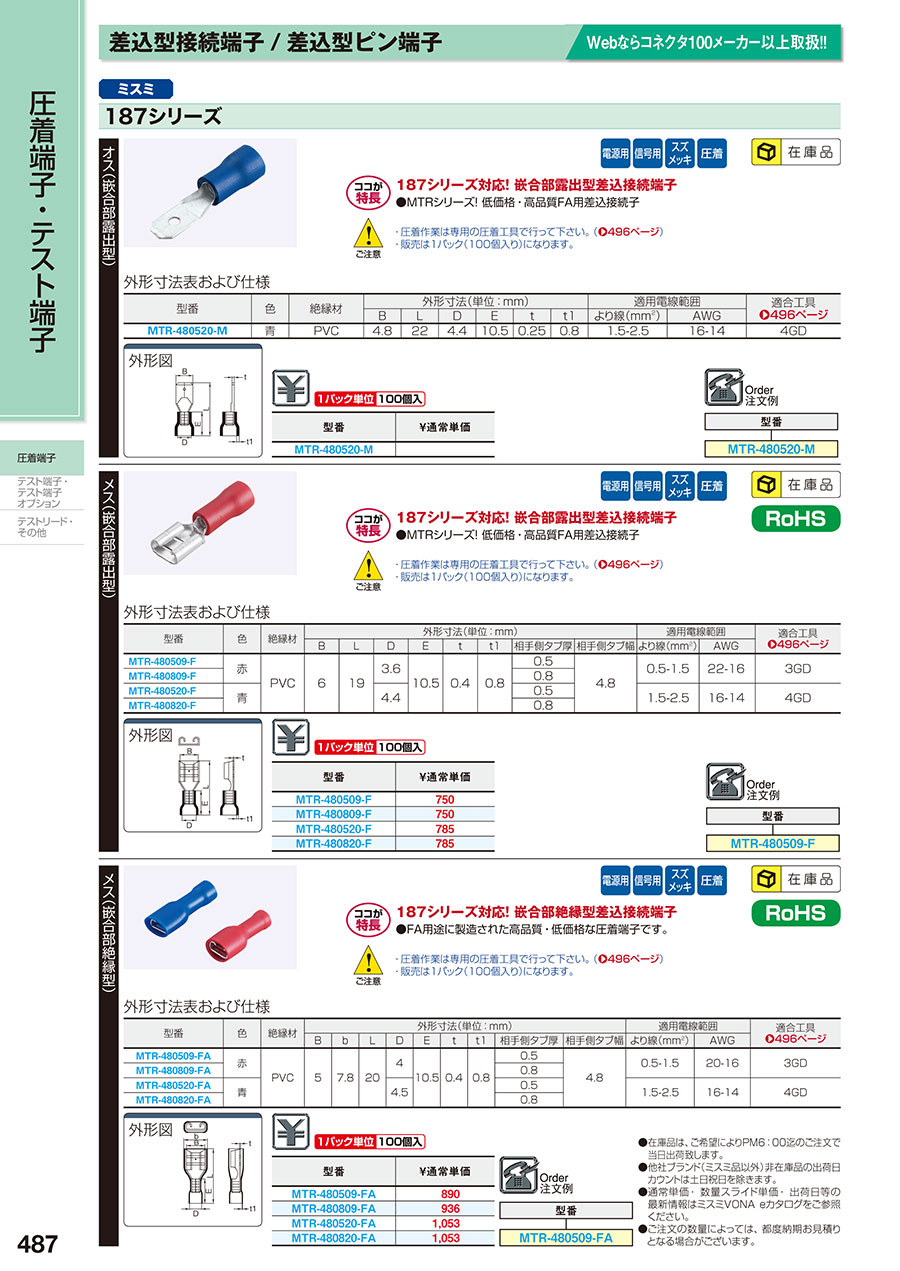

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    EW-487

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    差込み型接続端子 187シリーズ(バリュー品) オス(嵌合部露出型)の型番MTR-480520-Mのページです。 型番MTR-480520-Mに関する仕様情報を記載しております。
