●差込み型接続端子は、自動販売機などのような店舗用機器から、計測機器、FA機器までの幅広い分野において、簡易的な接続部品として使用されております。
●簡単に抜き差しができる構造になっており、必要に応じて接続したり外したりすることができます。
●電線の取り付けが圧着端子に使用する工具と共通のもので作業できるため、何本も工具を揃える必要がなく、機器のメンテナンスに適した接続部品です。
エレクトロニクス部品技術窓口
差込み型接続端子 110シリーズ(バリュー品) メス(嵌合部露出型)【100個入り】
- 通常単価(税別)
- 937円～989円
- 税込単価
- 1,031円～1,088円
通常出荷日：在庫品1日目当日出荷可能
110シリーズ対応！嵌合部露出型差込接続子。1パック100個売り。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
概要仕様
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
937円 ( 1,031円 ) | 在庫品1日目当日出荷可能 |
989円 ( 1,088円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
110シリーズ対応！嵌合部露出型差込接続子。1パック100個売り。
低価格・高品質の110シリーズ差込型接続端子
●110シリーズ差込型端子の嵌合部露出型のメスです。110シリーズのタブ端子との結合ができます。
・販売は1パック（100個入り）からになります。
・この製品には防水機能はありません。水がかかるような場所での
使用はお避けください。
・圧着は専用工具で行ってください。
・110シリーズのオス端子はありません。タブ端子への接続用です。
共通仕様
差込み型接続端子
特長
共通仕様
特性
| 項目 | 内容 | |||
|---|---|---|---|---|
| 定格電圧 | AC300V以下 | |||
| 定格電流（A以下） | 接続子タイプ | 電線サイズ（mm2） | ||
| 0.75 | 1.25 | 2.0 | ||
| 110シリーズ | 8 | 10 | － | |
| 187シリーズ | 10 | 10 | 15 | |
| 250シリーズ | 10 | 10 | 15 | |
| ピン端子 | 12 | 15 | 20 | |
| 使用温度範囲 | 塩化ビニル | −40℃〜＋75℃ | ||
| ナイロン | −40℃〜＋105℃ | |||
材料/仕上
| 項目 | 材料 | 仕上 |
|---|---|---|
| 接続子 | 黄銅 | スズメッキ |
| 絶縁体 | 塩化ビニル | UL94V-0 |
| ナイロン | UL94V-2 |
| 銅スリーブ無 型式 | 銅スリーブ有 型式 |
| MTR-280509-F | TMEDV-280509-F |
| MTR-280809-F | TMEDV-280809-F |

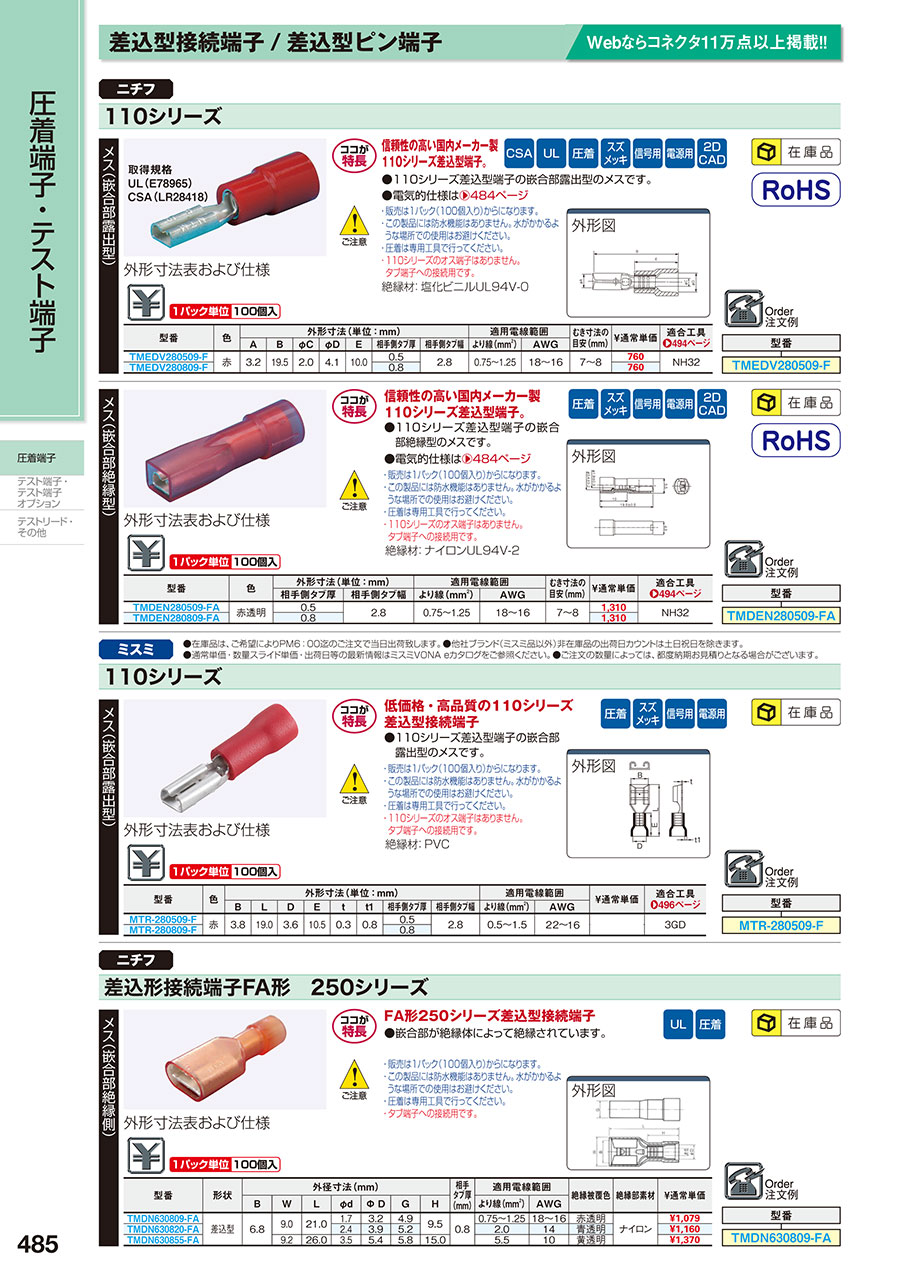

カタログ
商品担当おすすめ
差込み型接続端子 110シリーズ(バリュー品) メス(嵌合部露出型)のレビュー
パネルスイッチへの接続
1
1.02019/04/04
差し込みが硬く、差し込みづらかった。
AWG22の線を二つ折りにしても、被覆用の圧着工具でカシメたが、簡単に抜けてしまっ...もっと読む
5人が参考にしています。
AWG22の接続
1
1.02023/07/28
被覆端子用カ圧着工具でかしめた。すぐに抜けてしまう。使い物にならず。
ミスミからのコメント
この度はご不便をおかけしており、誠に申し訳ございません。原因確認の上、改善を進めてまいります。 今後とも忌憚ないご意見・ご要望を頂けますと幸いです。何卒よろしくお願い申し上げます。
1人が参考にしています。
押しボタンスイッチの配線用
3
3.02022/05/12
普段はニチフ製の圧着端子を使用しているのですが、購入できない為代替としてこちらの商品を購入してみました。
普通の使い方で...もっと読む
1人が参考にしています。
押しボタンスイッチの配線用
3
3.02022/05/06
普段はニチフ製同等商品を使っているのですが、現状購入出来ない為代替としてこちらの商品を購入してみました。
通常の使い方で...もっと読む
1人が参考にしています。
