絶縁付圧着端子重ね合わせ型圧着リング（バリュー品）【100個入り】

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 1,420円～2,667円

税込単価: 1,562円～2,934円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

絶縁付圧着端子突合せ型圧着リング（バリュー品）

4.5

通常価格(税別)： 1,398円 (税込価格：1,538円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

絶縁付圧着端子重ね合わせ型圧着リング

通常価格(税別)： 2,135円 (税込価格：2,349円)

通常出荷日：在庫品1日目

低価格・高品質FA用裸圧着リングです。重ね合わせタイプの圧着リング。

詳細情報を確認する

規格・仕様：

電源用
信号用
圧着
スズメッキ

種類
絶縁付圧着端子
形状
スリーブ
絶縁部素材
ビニル
パック品入り数 (個)
100
先端(舌部)形状
重ね合せ型
素材
PVC
備考
端子形状・端子型分類等詳細はカタログをご参照下さい。

未確定：候補が3型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

概要仕様

外形寸法表および適用電線

型式	色	絶縁材	使用温度範囲	外形寸法(単位：mm)							適用電線範囲		適合工具
型式	色	絶縁材	使用温度範囲	D	ｄ	E	L	F	ｔ	ｔ1	より線(mm²)	AWGサイズ	適合工具
MTRNP-1.25	赤	PVC	−40℃ 〜＋75℃	4.30	1.70	5.00	18.0	8.00	0.80	0.80	0.5-1.5	20-16	3GOU-D
MTRNP-2	青			5.00	2.40	5.00	18.0	8.00	0.80	0.80	1.5-2.5	16～14	4GOU-D
MTRNP-5.5	黄			6.60	3.60	6.50	21.5	8.50	1.00	0.75	4-6	12～10	NH-13

型番リスト

表示件数

型番

MTRNP-1.25

MTRNP-2

MTRNP-5.5

外径

(mm)

全長

(mm)

適合電線サイズ

(AWG)

絶縁被覆(色)

端子型分類

最小発注数量

1.7	18	20～16	赤	F型	1パック 100個入り
2.4	18	16～14	[青] 青	M型	1パック 100個入り
3.6	21.5	12～10	黄	F型	1パック 100個入り

通常単価(税別) (税込単価)	通常出荷日

1,420円 ( 1,562円 )	在庫品1日目当日出荷可能
1,706円 ( 1,877円 )	在庫品1日目当日出荷可能
2,667円 ( 2,934円 )	在庫品1日目当日出荷可能

基本情報

低価格・高品質FA用裸圧着リングです。
重ね合わせタイプの圧着リング。

●MTRシリーズ！低価格・高品質FA用絶縁圧着リング

・圧着作業は専用の圧着工具で行って下さい。（3733ページ）
・販売は1パック（100個入り）になります。

共通仕様

特長

●圧着端子は電気工事をはじめ家庭用電化製品、計測機器、FA制御機器など幅広い用途で使用されている電線接続部品です。
●種類としては従来型の絶縁被覆のない裸圧着端子と、絶縁スリーブ付き圧着端子の2種類を取り揃えております。
●安全規格のJIS,UL,CSAを取得している製品もありますので、安心してご使用いただくことができます。

許容電流

使用電線サイズ			端子の呼び番号	許容電流以下（30℃時）
単線	より線	AWG		ゴムビニル絶縁電線の場合		コード
単線	より線	AWG		単線	より線	コード
－	0.08	28	0.08	－	－	－
－	0.3	26,24	0.3	－	－	－
0.8	0.3,0.5	22,20	0.5	－	－	－
1.0,1.2	0.75,0.9,1.25	18,16	1.25	16A,19A	16A,17A,19A	7A（0.75mm）, 12A
1.6	2	14	2	27A	27A	17A
2.0	3.5	12	3.5	35A	37A	23A
2.6	5.5	10	5.5	48A	48A	35A
3.2	8	8	8	62A	62A	－

許容電圧

裸圧着端子　　：AC600V以下
絶縁付圧着端子：AC300V以下

材料

導体部：無酸素銅(スズメッキ)
絶縁部：各商品のページをご参照ください

適用電線サイズ

各商品のページをご参照ください。

圧着方法

図A

端子の呼び（注3）	使用電線サイズ			電線の被覆むき寸法（mm）
端子の呼び（注3）	より線（mm²）	単線（直径mm）	電線抱合容量（注1）	L （注2）	L1	L2
0.08	0.08	－	－	B+L1+L2	0.5〜2	0〜1
1.25	0.3, 0.5,0.75, 0.9,1.25	0.75～1.44	0.25～1.65	B+L1+L2	0.5〜2	0〜1
2	1.25,2.0	1.14～1.82	1.04～2.63	B+L1+L2	0.5〜2	0〜1
5.5	3.5,5.5	1.82～2.89	2.63～6.64	B+L1+L2	0.5〜2	0〜1
8	8	2.89～3.65	6.64～10.52	B+L1+L2	1〜2	0〜2

（注1）端子に2本以上の電線を挿入して圧着する場合は、その電線断面積の総和が電線抱合容量の範囲内にあり、かつ端子の呼びに近づけるようにしてください。
（注2）L寸法の計算式は、電線の被覆むき寸法を簡便に求めるためのものであり、圧着後の形状および寸法を示すものではありません。
（注3）0.3の時の適用電線は端子の呼びに近い導体断面積のものをご使用ください。なお、AWG28のような細いものは芯線を折り返して圧着してください。
　　また、電線のむき寸法は端子の呼び1.25に準じてください。

圧着の目安

圧着工具の選定

圧着後の目視検査

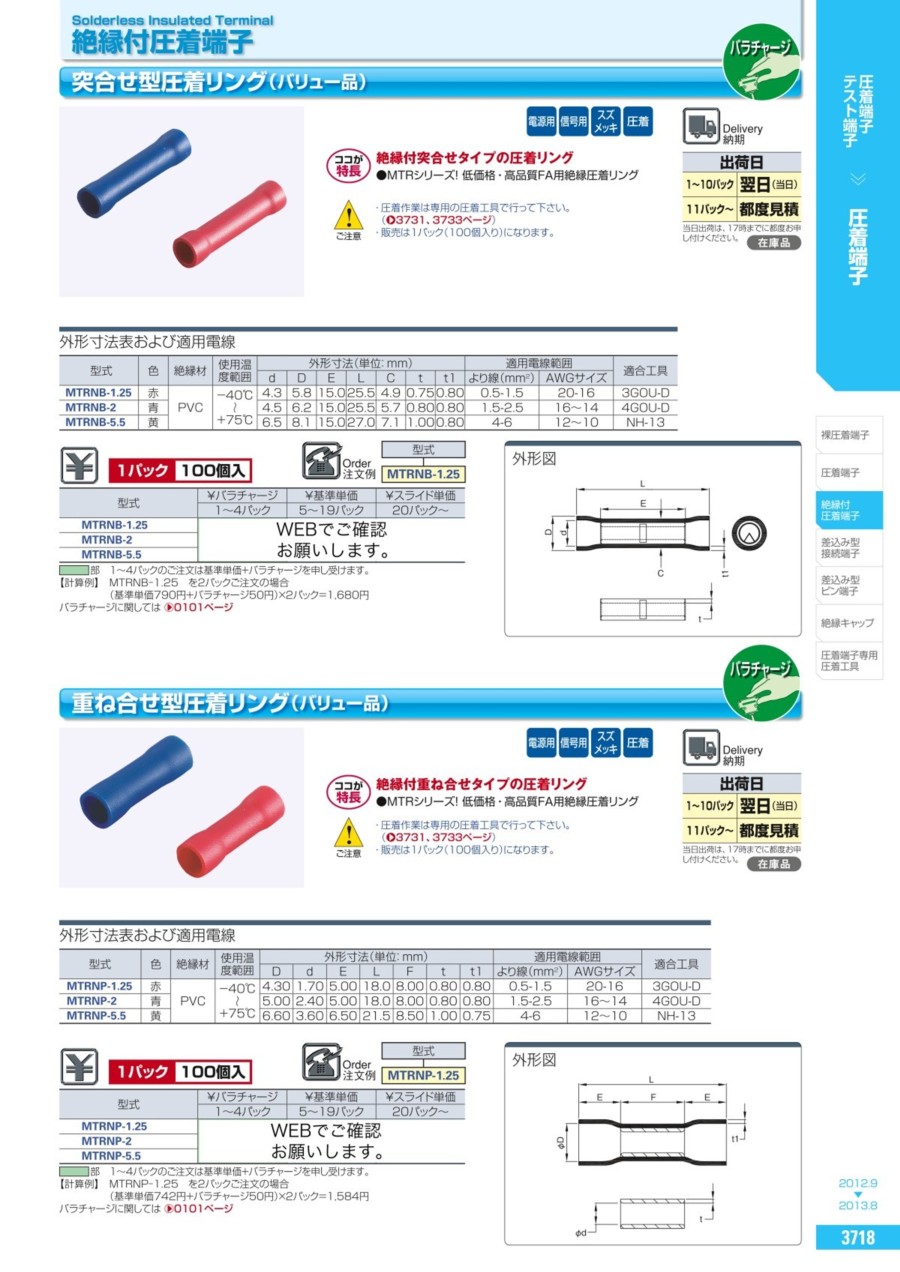

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
