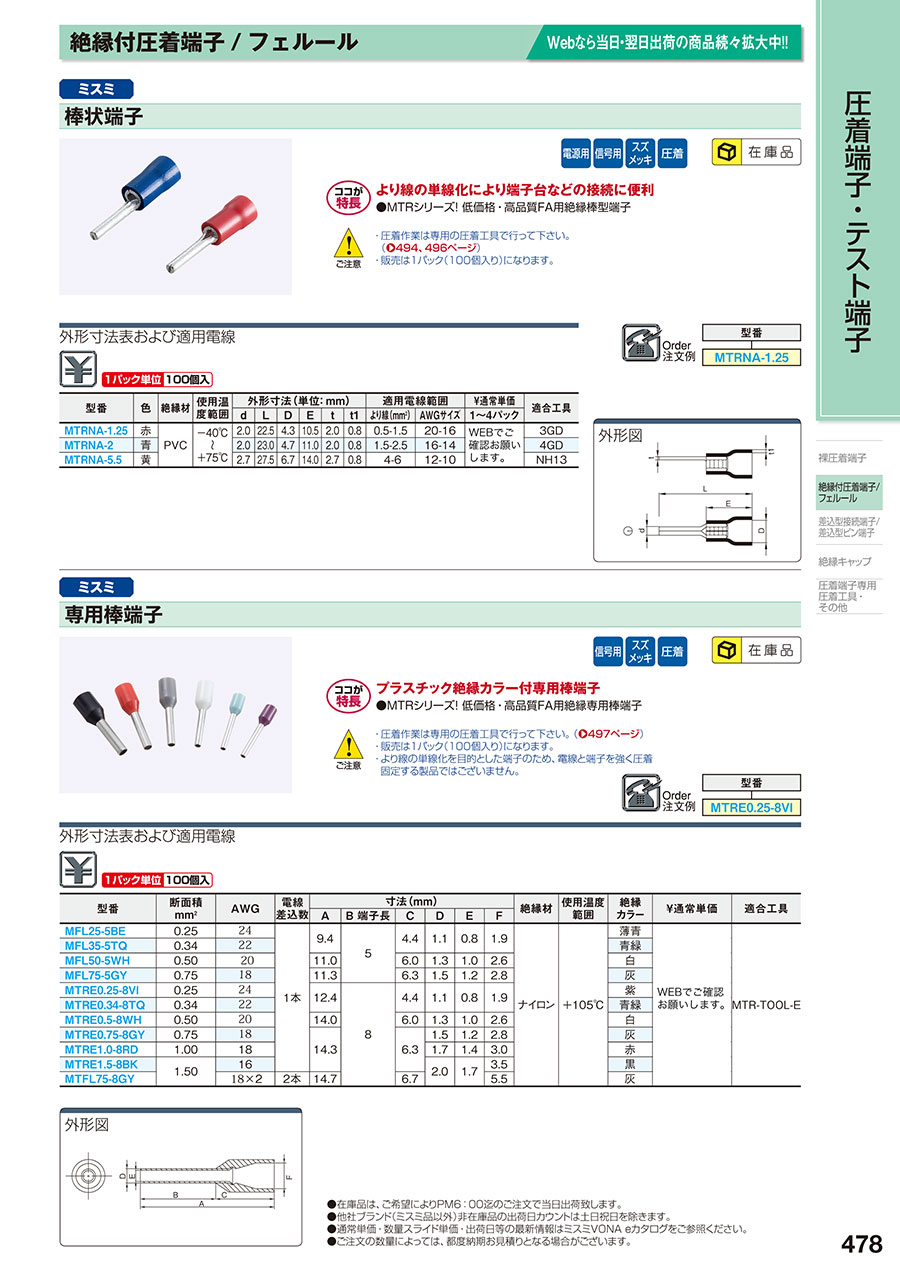

絶縁付圧着端子 棒状端子（バリュー品）【100個入り】

特長

●圧着端子は電気工事をはじめ家庭用電化製品、計測機器、FA制御機器など幅広い用途で使用されている電線接続部品です。
●種類としては従来型の絶縁被覆のない裸圧着端子と、絶縁スリーブ付き圧着端子の2種類を取り揃えております。
●安全規格のJIS,UL,CSAを取得している製品もありますので、安心してご使用いただくことができます。

許容電流

使用電線サイズ			端子の 呼び番号	許容電流以下（30℃時）
単線	より線	AWG		ゴムビニル絶縁電線の場合		コード
				単線	より線
－	0.08	28	0.08	－	－	－
－	0.3	26,24	0.3	－	－	－
0.8	0.3,0.5	22,20	0.5	－	－	－
1.0,1.2	0.75,0.9,1.25	18,16	1.25	16A,19A	16A,17A,19A	7A（0.75mm）, 12A
1.6	2	14	2	27A	27A	17A
2.0	3.5	12	3.5	35A	37A	23A
2.6	5.5	10	5.5	48A	48A	35A
3.2	8	8	8	62A	62A	－

許容電圧

裸圧着端子　　：AC600V以下
絶縁付圧着端子：AC300V以下

材料

導体部：無酸素銅(スズメッキ)
絶縁部：各商品のページをご参照ください

適用電線サイズ

各商品のページをご参照ください。

圧着方法

図A

端子の呼び （注3）	使用電線サイズ			電線の被覆むき寸法 （mm）
	より線（mm2）	単線 （直径mm）	電線抱合容量 （注1）	L （注2）	L1	L2
0.08	0.08	－	－	B+L1+L2	0.5〜2	0〜1
1.25	0.3, 0.5,0.75, 0.9,1.25	0.75～1.44	0.25～1.65	B+L1+L2	0.5〜2	0〜1
2	1.25,2.0	1.14～1.82	1.04～2.63	B+L1+L2	0.5〜2	0〜1
5.5	3.5,5.5	1.82～2.89	2.63～6.64	B+L1+L2	0.5〜2	0〜1
8	8	2.89～3.65	6.64～10.52	B+L1+L2	1〜2	0〜2

（注1）端子に2本以上の電線を挿入して圧着する場合は、その電線断面積の総和が電線抱合容量の範囲内にあり、かつ端子の呼びに近づけるようにしてください。
（注2）L寸法の計算式は、電線の被覆むき寸法を簡便に求めるためのものであり、圧着後の形状および寸法を示すものではありません。
（注3）0.3の時の適用電線は端子の呼びに近い導体断面積のものをご使用ください。なお、AWG28のような細いものは芯線を折り返して圧着してください。
　　 また、電線のむき寸法は端子の呼び1.25に準じてください。

圧着の目安

圧着工具の選定

圧着後の目視検査
