【モレックス】5559/5557コネクタ　純正手動圧着工具
ミスミ

【モレックス】5559/5557コネクタ　純正手動圧着工具

通常単価(税別)
49,465円～77,069円
税込単価
54,412円～84,776円

信頼性の高い一体型圧着工具(MOLEX純正品)。簡単な操作で高品質の圧着を実現...

詳細情報を確認する

型番

未確定 2 件の候補があります。 型番リスト から選択するか、仕様を選択し型番を確定してください。
    数量：

    規格表

    型式
    57026-5000

    型番コネクタタイプ適合コンタクト番号適用電線重量
    （g）
    AWGサイズ導体断面積mm2被覆外径mm
    57026-50005559/5557コネクタ
    （P418）    		5556TLS24〜180.2～0.81.5～2.2471
    5558TLS
    57022-53005556PBT3LS161.33.1 MAX371
    5558PBT3LS
    本製品はMOLEX社の純正工具であり上記のコネクタにのみ対応します。

    5559/5557（4.2mmピッチ）

    特長

    ●FA機器等で広く使用されている4.2mmピッチの小型・高密度な中継ナイロンコネクタです。
    ●結合後のロック機構がついているため、振動による結合の外れを防止する構造となっています。
    ●4.2mmピッチコネクタはUL・CSA規格を取得しているため、性質品質ともに安心してお使いいただけます。
    　ULNo. E29179
    　CSANo. LR19980

    共通仕様

    項目 内容
    定格電圧 AC/DC600V（MAX)
    定格電流 9A
    耐電圧 AC1500V（１分間）
    絶縁抵抗 １０００MΩ以上
    接触抵抗 環境試験後 １０ｍΩ以下
    適用電線範囲 AWG24〜16（0.2〜1.2mm2）
    適合電線被覆外形 1.3〜3.1mm
    使用温度範囲 −40〜105℃
    適合パネル厚さ 0.8〜2.0mm

    材質

    項目 材質
    ハウジング 5559-＊＊P-50PS ナイロン66（UL94V-2）
    5557-＊＊R-50PS
    5559-＊＊P-210-50PS ナイロン66（UL94V-0）
    5557-＊＊R-210-50PS
    ハウジング色 共通 白色
    圧着コンタクト 5558TLS. 黄銅/スズメッキ
    5556TLS
    5558PBT3LS りん青銅/スズメッキ
    5556PBT3LS

    結合について

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

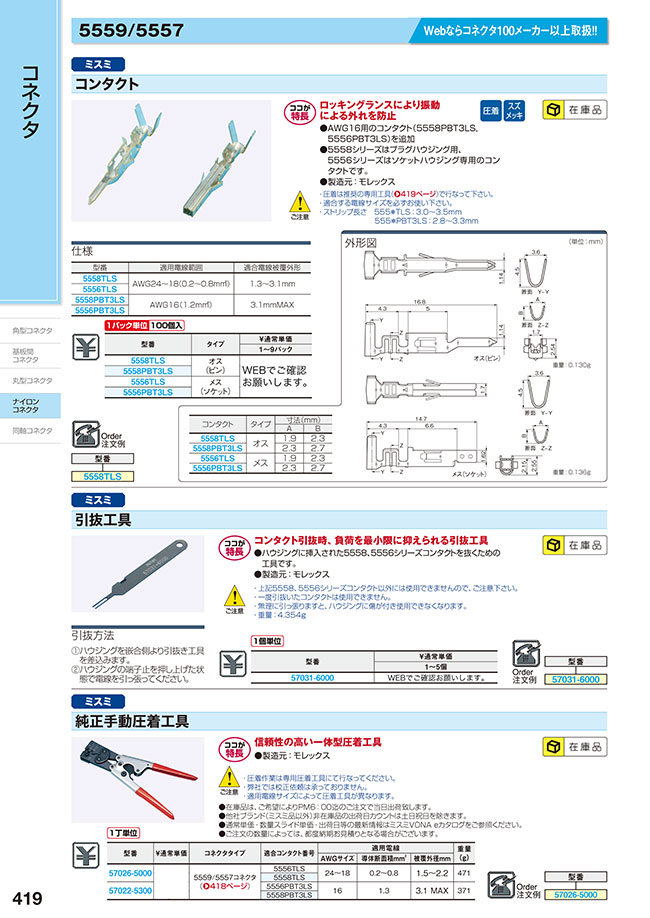

    EW-419

    絞り込み条件：2 項目の仕様が未選択です

    • 適応サイズ

    • 絶縁被覆外径(mm)

    • 出荷日

      • すべて
      • 当日出荷可能

    型番リスト

    表示件数
  • 1
    • 型番
    57022-5300
    57026-5000

    適応サイズ

    絶縁被覆外径

    (mm)

    		最小発注数量
    16AWG
    3.1
    1個
    24～18AWG
    1.5～2.2
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    77,069円
    ( 84,776円 )
    在庫品1日目当日出荷可能
    49,465円
    ( 54,412円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    信頼性の高い一体型圧着工具(MOLEX純正品)。簡単な操作で高品質の圧着を実現し、作業効率を向上させる設計になっています。正確な圧着が可能です。

    【ご注意】

    ・本製品はMOLEX製5559/5557コネクタ用の圧着工具です。
    ・弊社では校正依頼は承っておりません。
    ・適用電線サイズによって圧着工具が異なります。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    【モレックス】5559/5557コネクタ　純正手動圧着工具のレビュー
    4.5平均満足度：4.52件のレビュー
    ハーネス作成
    4
    満足度：4.02020/03/07
    以前は汎用の圧着工具を使用してハーネスを作成を行いましたが 電線抜けや首切れがありて惑いましたが専用の工具を使用すること...もっと読む
    0人が参考にしています。
    制御盤の配線
    5
    満足度：5.02019/02/25
    バラ端子の手圧着用に使用しています。適正圧着されていないと戻らないので、圧着不良が起こりにくくて良いと思います。
    0人が参考にしています。
