【日本圧着端子製造】ELコネクタ　純正手動圧着工具

Name: 【日本圧着端子製造】ELコネクタ 純正手動圧着工具
Brand: ミスミ
SKU: YC-202
Price: 57767 JPY
Rating: 5 (1 reviews)

通常単価(税別): 52,515円

税込単価: 57,767円

通常出荷日：在庫品1日目当日出荷可能

信頼性の高い一体型圧着工具(JST純正品)。簡単な操作で高品質の圧着を実現し、作業効率を向上させる設計...

詳細を確認

55.0

工具種類
圧着工具・圧接工具
適応サイズ
26～20AWG
適用タイプ
ELコネクタ
絶縁被覆外径 (mm)
1.3～2.7
商品分類
圧着工具

型番:

YC-202

解除

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

規格表

型式

YC-202

型番	コネクタタイプ	適合コンタクト番号	適用電線			重量（g）
			AWGサイズ	導体断面積mm2	被覆外径mm
YC-202	ELコネクタ（P399）	LLM-01T-P1.3ES	26〜20	0.13〜0.5	1.3～2.7	500
		LLF-01T-P1.3ES

本製品は日本圧着端子製造(JST)製の純正工具であり上記のコネクタにのみ対応します。

特長

● FA機器等で広く使用されている小型・高密度な中継ナイロンコネクタです。
● 結合後のロック機構がついているため、振動による結合の外れを防止する構造となっています。
● ELコネクタはUL・CSA・TÜV規格を取得しているため、性質品質ともに安心してお使いいただけます。
　UL ：E60389
　CSA：LR20812
　TÜV：R75052

仕様

項目		内容
定格電圧		AC/DC300V（MAX）
定格電流		5A（MAX） ※
耐電圧		AC1500V（1分間）
絶縁抵抗		1000MΩ以上
接触抵抗	初期	7mΩ以下
接触抵抗	環境試験後	10mΩ以下
適用電線範囲		AWG26〜20（0.13〜0.5mm²）
適合電線被覆外径		1.3〜2.7mm
使用温度範囲		−25〜90℃
適合パネル厚さ		0.8〜2.0mm

※ LLM-01T-P1.3ES、LLF-01T-P1.3ES使用時

●定格電流は、ハウジングの芯数と圧着する電線により異なります。各ハウジング、電線に対する定格電流は次の表の通りです。

	電流単位（A）
芯数	使用電線サイズ（AWG）
芯数	#20	#22	#24	#26
2	5	4		3

4
6	4	3	3	3
12	3		2
15	3		2

材質

項目	材質
ハウジング	ナイロン6（UL94V-0）
ハウジング色	白色
圧着コンタクト	リン青銅/スズメッキ

結合例


オスコンタクト用ハウジング	メスコンタクト用ハウジング

結合について

商品TOP

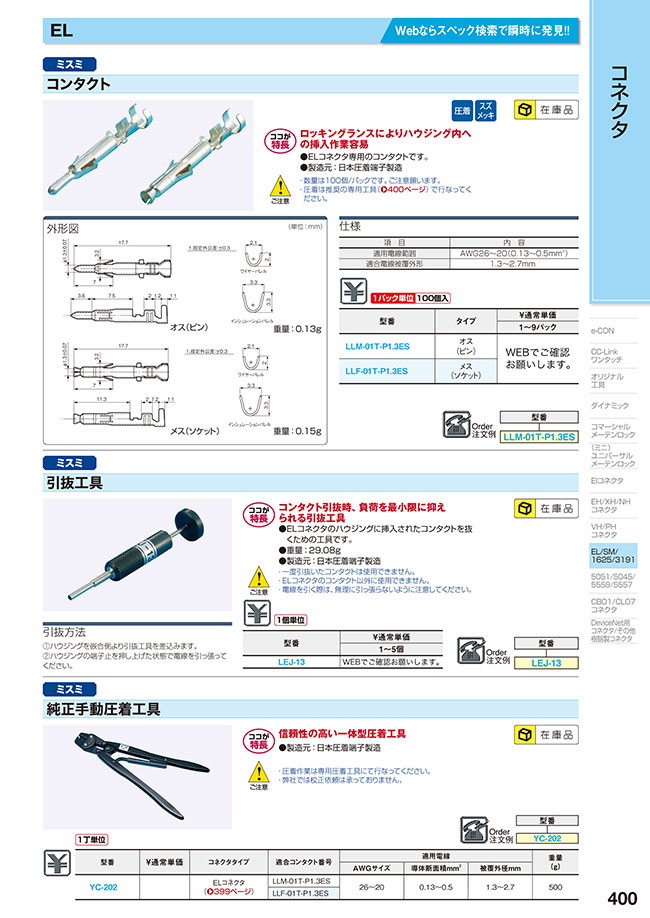

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

YC-202の仕様・寸法情報

工具種類

圧着工具・圧接工具

適応サイズ

26～20AWG

適用タイプ

ELコネクタ

絶縁被覆外径(mm)

1.3～2.7

商品分類

圧着工具

絞り込み条件

出荷日
すべて
当日出荷可能

型番リスト

表示件数

型番

YC-202

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

52,515円

( 57,767円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

信頼性の高い一体型圧着工具(JST純正品)。簡単な操作で高品質の圧着を実現し、作業効率を向上させる設計になっています。正確な圧着が可能です。

【ご注意】
・本製品は日本圧着端子製造(JST)製ELコネクタ用の圧着工具です。
・弊社では校正依頼は承っておりません。

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【日本圧着端子製造】ELコネクタ　純正手動圧着工具の型番YC-202のページです。型番YC-202に関する仕様情報を記載しております。

【日本圧着端子製造】ELコネクタ　純正手動圧着工具のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

バラ端子の圧着

満足度：5.02019/02/25

バラ端子の手圧着に使用しています。汎用のオープンバレル用とは違い作業性が良くなりました。圧着不良も起きにくいです。

1人が参考にしています。
