●FA機器等で広く使用されている小型・大容量なナイロンコネクタです。
●コンタクトピッチ3.96mm、組立実装高7.5mm、厚さ4.5mmです。
●UL・CSA・TÜV規格を取得しているため、性能品質ともに安心してお使いいただけます。
UL ：E60389
CSA ：LR20812
TÜV ：R75122
エレクトロニクス部品技術窓口
絞り込み条件
未確定：候補が6型番あります。
chemSHERPA・RoHS
ミスミ品のみ対象
- chemSHERPA
- 調査中
- EU_RoHS
- 対応
- chemSHERPA
極数
~mm- 2
- 3
- 4
- 5
- 6
- 8
出荷日
- すべて
- 当日出荷可能
- 9日以内
PHコネクタ ピンヘッダー（垂直取付タイプ）【50個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 898円～1,645円
- 税込単価
- 988円～1,810円
日圧(JST)製。オスコンタクト内蔵した2.0㎜ピッチ垂直取付用。1パック50...
詳細情報を確認する未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| B2B-PH-K-S-50P |
| 1パック単位 | 50個入 |
| 型番 | 芯数 |
| B2B-PH-K-S-50P | 2 |
| B3B-PH-K-S-50P | 3 |
| B4B-PH-K-S-50P | 4 |
| B5B-PH-K-S-50P | 5 |
| B6B-PH-K-S-50P | 6 |
| B8B-PH-K-S-50P | 8 |
| B10B-PH-K-S-50P | 10 |
概要仕様
外形図| （単位：mm） | ||
| ◆2芯 | ◆3芯以上 | |
 |  | |
| 芯数 | 寸法(mm) | |
| A | B | |
| 2 | 2.0 | 5.9 |
| 3 | 4.0 | 7.9 |
| 4 | 6.0 | 9.9 |
| 5 | 8.0 | 11.9 |
| 6 | 10.0 | 13.9 |
| 8 | 14.0 | 17.9 |
| 10 | 18.0 | 21.9 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
898円 ( 988円 ) | 在庫品1日目当日出荷可能 |
1,141円 ( 1,255円 ) | 在庫品1日目当日出荷可能 |
1,289円 ( 1,418円 ) | 9日目 |
1,142円 ( 1,256円 ) | 在庫品1日目当日出荷可能 |
1,232円 ( 1,355円 ) | 在庫品1日目当日出荷可能 |
1,645円 ( 1,810円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
日圧(JST)製。オスコンタクト内蔵した2.0㎜ピッチ垂直取付用。1パック50個売り。
【ココが特長】
●本製品は日本圧着端子製造(JST)製の商品です。
●オス（ピン）コンタクトがあらかじめ内蔵された
基板垂直取付タイプのピンヘッダーです。
●コンタクトピッチは2.0mmです。
【ご注意】
・数量は50個/パックです。
・組み合わせ相手はP395です。
●本製品は日本圧着端子製造(JST)製の商品です。
●オス（ピン）コンタクトがあらかじめ内蔵された
基板垂直取付タイプのピンヘッダーです。
●コンタクトピッチは2.0mmです。
【ご注意】
・数量は50個/パックです。
・組み合わせ相手はP395です。
共通仕様
VHコネクタ共通仕様
仕 様
| 項目 | 内容 | |
|---|---|---|
| 定格電圧 | AC/DC250V | |
| 定格電流 | 5A（※） | |
| 耐電圧 | AC1500V（1分間） | |
| 絶縁抵抗 | 1000MΩ以上 | |
| 接触抵抗 | 初期 | 10mΩ以下 |
| 環境試験後 | 20mΩ以下 | |
| 適用電線範囲 | AWG22〜18（0.33〜0.83mm2） | |
| 適合電線被覆外径 | 1.7〜3.0mm | |
| 使用温度範囲 | −25〜85℃ | |
※ BVH-21T-P1.1使用時
材 質
| 項目 | 材質 |
|---|---|
| ハウジング | ナイロン66（UL94V-0） |
| ハウジング色 | 白色 |
| 圧着コンタクト | リン青銅/スズメッキ |
PHコネクタ共通仕様
●FA機器等で広く使用されている小型・高密度なナイロンコネクタです。
●コンタクトピッチ2.0mm、組立実装高7.5mm、厚さ4.5mmです。
●UL・CSA・TUV規格を取得しているため、性能品質ともに安心してお使いいただけます。
UL ：E60389
CSA ：LR20812
TUV ：R75087
●コンタクトピッチ2.0mm、組立実装高7.5mm、厚さ4.5mmです。
●UL・CSA・TUV規格を取得しているため、性能品質ともに安心してお使いいただけます。
UL ：E60389
CSA ：LR20812
TUV ：R75087
仕 様
| 項目 | 内容 | |
|---|---|---|
| 定格電圧 | AC/DC100V | |
| 定格電流 | 2A | |
| 耐電圧 | AC800V（1分間） | |
| 絶縁抵抗 | 1000MΩ以上 | |
| 接触抵抗 | 初期 | 10mΩ以下 |
| 環境試験後 | 20mΩ以下 | |
| 適用電線範囲 | AWG30〜24（0.05〜0.22mm2） | |
| 適合電線被覆外径 | 0.9〜1.5mm | |
| 使用温度範囲 | −25〜85℃ | |
材 質
| 項目 | 材質 |
|---|---|
| ハウジング | ナイロン66（UL94V-0） |
| ハウジング色 | 白色 |
| 圧着コンタクト | リン青銅/スズメッキ |

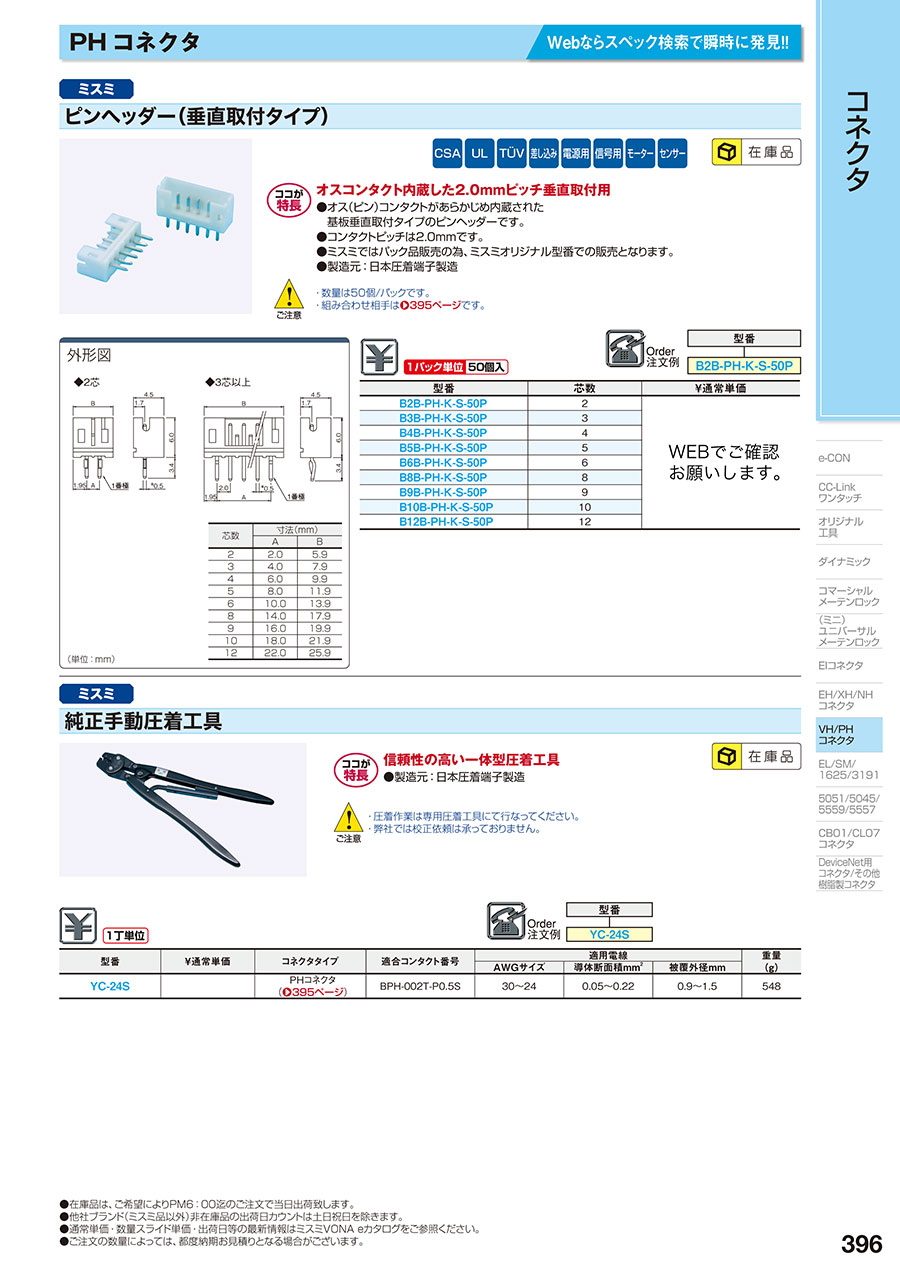

カタログ
商品担当おすすめ
PHコネクタ ピンヘッダー（垂直取付タイプ）のレビュー
配線用基板
5
5.02018/08/28
電子部品ですが、ミスミで買えるなら納期や送料で安心です。
もっと小さい単位で買えたらより無駄が無くて助かります。
0人が参考にしています。
