【日本圧着端子製造】VHコネクタ　純正手動圧着工具

通常単価(税別): 64,075円

税込単価: 70,483円

通常出荷日：在庫品1日目当日出荷可能

信頼性の高い一体型圧着工具(JST純正品)。簡単な操作で高品質の圧着を実現し、作業効率を向上させる設計...

工具種類
圧着工具・圧接工具
適応サイズ
22～18AWG
適用タイプ
VHコネクタ
絶縁被覆外径 (mm)
1.7～3.0
商品分類
圧着工具

YC-160R

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

規格表

型式

YC-160R

型番	コネクタタイプ	適合コンタクト番号	適用電線			重量（g）
			AWGサイズ	導体断面積mm2	被覆外径mm
YC-160R	VHコネクタ（P392）	BVH-21T-P1.1	22〜18	0.33〜0.83	1.7〜3.0	550

本製品は日本圧着端子製造(JST)製の純正工具であり上記のコネクタにのみ対応します。

VHコネクタ共通仕様

●FA機器等で広く使用されている小型・大容量なナイロンコネクタです。
●コンタクトピッチ3.96mm、組立実装高7.5mm、厚さ4.5mmです。
●UL・CSA・TÜV規格を取得しているため、性能品質ともに安心してお使いいただけます。
UL ：E60389
CSA ：LR20812
TÜV ：R75122

仕様

項目		内容
定格電圧		AC/DC250V
定格電流		5A（※）
耐電圧		AC1500V（1分間）
絶縁抵抗		1000MΩ以上
接触抵抗	初期	10mΩ以下
接触抵抗	環境試験後	20mΩ以下
適用電線範囲		AWG22〜18（0.33〜0.83mm2）
適合電線被覆外径		1.7〜3.0mm
使用温度範囲		−25〜85℃

※ BVH-21T-P1.1使用時

材質

項目	材質
ハウジング	ナイロン66（UL94V-0）
ハウジング色	白色
圧着コンタクト	リン青銅/スズメッキ

PHコネクタ共通仕様

●FA機器等で広く使用されている小型・高密度なナイロンコネクタです。
●コンタクトピッチ2.0mm、組立実装高7.5mm、厚さ4.5mmです。
●UL・CSA・TUV規格を取得しているため、性能品質ともに安心してお使いいただけます。
UL ：E60389
CSA ：LR20812
TUV ：R75087

仕様

項目		内容
定格電圧		AC/DC100V
定格電流		2A
耐電圧		AC800V（1分間）
絶縁抵抗		1000MΩ以上
接触抵抗	初期	10mΩ以下
接触抵抗	環境試験後	20mΩ以下
適用電線範囲		AWG30〜24（0.05〜0.22mm2）
適合電線被覆外径		0.9〜1.5mm
使用温度範囲		−25〜85℃

材質

項目	材質
ハウジング	ナイロン66（UL94V-0）
ハウジング色	白色
圧着コンタクト	リン青銅/スズメッキ

商品TOP

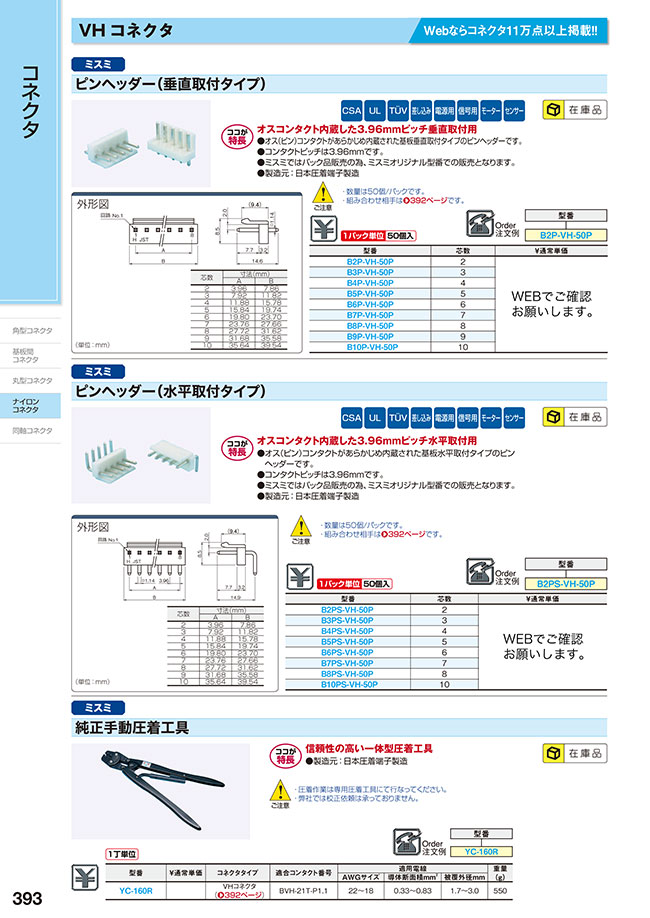

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

YC-160Rの仕様・寸法情報

工具種類

圧着工具・圧接工具

適応サイズ

22～18AWG

適用タイプ

VHコネクタ

絶縁被覆外径(mm)

1.7～3.0

商品分類

圧着工具

絞り込み条件

出荷日
すべて
当日出荷可能

型番リスト

表示件数

型番

YC-160R

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

64,075円

( 70,483円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

信頼性の高い一体型圧着工具(JST純正品)。簡単な操作で高品質の圧着を実現し、作業効率を向上させる設計になっています。正確な圧着が可能です。

【ご注意】
・本製品は日本圧着端子製造(JST)製VHコネクタ用の圧着工具です。
・弊社では校正依頼は承っておりません。

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
