●FA機器等で広く使用されている小型・大容量なナイロンコネクタです。
●コンタクトピッチ3.96mm、組立実装高7.5mm、厚さ4.5mmです。
●UL・CSA・TÜV規格を取得しているため、性能品質ともに安心してお使いいただけます。
UL ：E60389
CSA ：LR20812
TÜV ：R75122
エレクトロニクス部品技術窓口
絞り込み条件
未確定：候補が5型番あります。
極数
~mm- 2
- 3
- 4
- 5
- 6
出荷日
- すべて
- 当日出荷可能

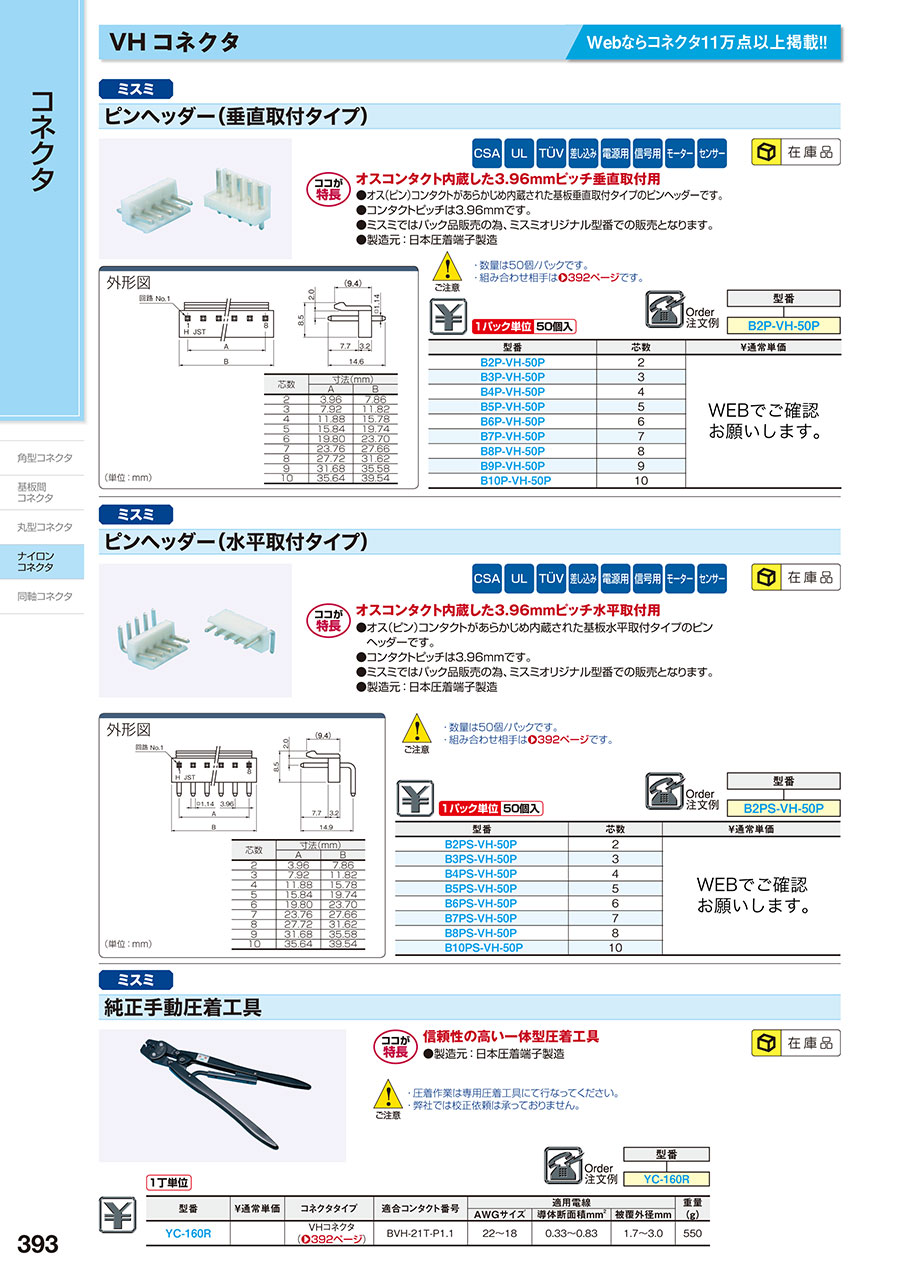

VHコネクタ ピンヘッダー（垂直取付タイプ）【50個入り】
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 1,064円～1,953円
- 税込単価
- 1,170円～2,148円
日圧(JST)製。オスコンタクト内蔵した3.96㎜ピッチ垂直取付用。1パック5...
詳細情報を確認する未確定：候補が5型番あります。
商品仕様
規格表
| 型式 |
| B2P-VH-50P |
| 1パック単位 | 50個入 |
| 型番 | 芯数 |
| B2P-VH-50P | 2 |
| B3P-VH-50P | 3 |
| B4P-VH-50P | 4 |
| B5P-VH-50P | 5 |
| B6P-VH-50P | 6 |
概要仕様
外形図| （単位：mm） |
 |
| 芯数 | 寸法（mm） | |
| A | B | |
| 2 | 3.96 | 7.86 |
| 3 | 7.92 | 11.82 |
| 4 | 11.88 | 15.78 |
| 5 | 15.84 | 19.74 |
| 6 | 19.80 | 23.70 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,064円 ( 1,170円 ) | 在庫品1日目当日出荷可能 |
1,342円 ( 1,476円 ) | 在庫品1日目当日出荷可能 |
1,538円 ( 1,692円 ) | 在庫品1日目当日出荷可能 |
1,953円 ( 2,148円 ) | 在庫品1日目当日出荷可能 |
1,898円 ( 2,088円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
日圧(JST)製。オスコンタクト内蔵した3.96㎜ピッチ垂直取付用。1パック50個売り。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【ココが特長】
●本製品は日本圧着端子製造(JST)製の商品です。
●オス（ピン）コンタクトがあらかじめ内蔵された基板垂直取付タイプのピンヘッダーです。
●コンタクトピッチは3.96mmです。
【ご注意】
・数量は50個/パックです。
・組み合わせ相手はP392です。
●本製品は日本圧着端子製造(JST)製の商品です。
●オス（ピン）コンタクトがあらかじめ内蔵された基板垂直取付タイプのピンヘッダーです。
●コンタクトピッチは3.96mmです。
【ご注意】
・数量は50個/パックです。
・組み合わせ相手はP392です。
共通仕様
VHコネクタ共通仕様
仕 様
| 項目 | 内容 | |
|---|---|---|
| 定格電圧 | AC/DC250V | |
| 定格電流 | 5A（※） | |
| 耐電圧 | AC1500V（1分間） | |
| 絶縁抵抗 | 1000MΩ以上 | |
| 接触抵抗 | 初期 | 10mΩ以下 |
| 環境試験後 | 20mΩ以下 | |
| 適用電線範囲 | AWG22〜18（0.33〜0.83mm2） | |
| 適合電線被覆外径 | 1.7〜3.0mm | |
| 使用温度範囲 | −25〜85℃ | |
※ BVH-21T-P1.1使用時
材 質
| 項目 | 材質 |
|---|---|
| ハウジング | ナイロン66（UL94V-0） |
| ハウジング色 | 白色 |
| 圧着コンタクト | リン青銅/スズメッキ |
PHコネクタ共通仕様
●FA機器等で広く使用されている小型・高密度なナイロンコネクタです。
●コンタクトピッチ2.0mm、組立実装高7.5mm、厚さ4.5mmです。
●UL・CSA・TUV規格を取得しているため、性能品質ともに安心してお使いいただけます。
UL ：E60389
CSA ：LR20812
TUV ：R75087
●コンタクトピッチ2.0mm、組立実装高7.5mm、厚さ4.5mmです。
●UL・CSA・TUV規格を取得しているため、性能品質ともに安心してお使いいただけます。
UL ：E60389
CSA ：LR20812
TUV ：R75087
仕 様
| 項目 | 内容 | |
|---|---|---|
| 定格電圧 | AC/DC100V | |
| 定格電流 | 2A | |
| 耐電圧 | AC800V（1分間） | |
| 絶縁抵抗 | 1000MΩ以上 | |
| 接触抵抗 | 初期 | 10mΩ以下 |
| 環境試験後 | 20mΩ以下 | |
| 適用電線範囲 | AWG30〜24（0.05〜0.22mm2） | |
| 適合電線被覆外径 | 0.9〜1.5mm | |
| 使用温度範囲 | −25〜85℃ | |
材 質
| 項目 | 材質 |
|---|---|
| ハウジング | ナイロン66（UL94V-0） |
| ハウジング色 | 白色 |
| 圧着コンタクト | リン青銅/スズメッキ |
