NHコネクタ　ピンヘッダー（垂直取付タイプ）【50個入り】

数量スライド割引
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 1,175円～4,711円

税込単価: 1,293円～5,182円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

VHコネクタ　ソケットハウジング

通常価格(税別)： 680円 (税込価格：748円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

NHコネクタ　ソケットハウジング

4.7

通常価格(税別)： 735円 (税込価格：809円)

通常出荷日：在庫品1日目

日圧(JST)製。オスコンタクト内蔵した2.5㎜ピッチ垂直取付用。1パック50...

詳細情報を確認する

規格・仕様：

UL
CSA
TUV
電源用
信号用
センサー
モーター
差し込み

コネクタシリーズ頭文字
M・N・O
M・N・O
NH
適用ピン・コンタクト
オス
用途
ケーブル対基板
許容電流 (A)
3
許容電圧 (V)
250
電線接続方法
ハンダ
接続方向
ストレート
保護機能(耐環境性)
無
代表規格
UL / TUV / CSA
着脱方法
その他

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が9型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型式

B2P-SHF-1AA-50P

1パック単位

50個入

型番	芯数
B2P-SHF-1AA-50P	2
B3P-SHF-1AA-50P	3
B4P-SHF-1AA-50P	4
B5P-SHF-1AA-50P	5
B6P-SHF-1AA-50P	6
B8P-SHF-1AA-50P	8
B9P-SHF-1AA-50P	9
B10P-SHF-1AA-50P	10
B12P-SHF-1AA-50P	12

概要仕様

外形図

（単位：mm）

芯数	寸法（mm）
芯数	A
2	2.5
3	5.0
4	7.5
5	10.0
6	12.5
8	17.5
9	20.0
10	22.5
12	27.5

型番リスト

表示件数

型番

極数	RoHS?	最小発注数量

2	10	1パック 50個入り
3	10	1パック 50個入り
4	10	1パック 50個入り
5	10	1パック 50個入り
6	10	1パック 50個入り
8	10	1パック 50個入り
9	10	1パック 50個入り
10	10	1パック 50個入り
12	10	1パック 50個入り

通常単価(税別) (税込単価)	通常出荷日

1,297円 ( 1,427円 )	在庫品1日目当日出荷可能
1,175円 ( 1,293円 )	在庫品1日目当日出荷可能
1,766円 ( 1,943円 )	在庫品1日目当日出荷可能
1,833円 ( 2,016円 )	在庫品1日目当日出荷可能
2,081円 ( 2,289円 )	在庫品1日目当日出荷可能
3,255円 ( 3,581円 )	在庫品1日目当日出荷可能
3,620円 ( 3,982円 )	在庫品1日目当日出荷可能
3,976円 ( 4,374円 )	在庫品1日目当日出荷可能
4,711円 ( 5,182円 )	在庫品1日目当日出荷可能

基本情報

日圧(JST)製。オスコンタクト内蔵した2.5㎜ピッチ垂直取付用。1パック50個売り。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

【ココが特長】
●本製品は日本圧着端子製造(JST)製です。
●オス（ピン）コンタクトがあらかじめ内蔵された
基板垂直取付タイプのピンヘッダーです。
●コンタクトピッチは2.5mmです。
【ご注意】
・数量は50個/パックです。
・組み合わせ相手は商品ページです。

共通仕様

特長

●FA機器等で広く使用されている小型・高密度なナイロンコネクタです。
●コンタクトピッチはそれぞれ2.5mmで、EHコネクタの厚さは3.8mm、XHコネクタの厚さは5.75mm、NHコネクタの厚さは6.4mmです。
●UL・CSA・TUV規格を取得しているため、性能品質ともに安心してお使いいただけます。
●UL No.E60389

仕様

コネクタタイプ		EHコネクタ	XHコネクタ	NHコネクタ
定格電圧		AC/DC250V
定格電流		3A
耐電圧		AC800V（1分間）
絶縁抵抗		1000MΩ以上		500MΩ以上
接触抵抗	初期環境試験後	10mΩ以下		15mΩ以下
接触抵抗	初期環境試験後	20mΩ以下
使用温度範囲		−25〜85℃
適用電線範囲		AWG30〜22 （0.05〜0.3mm2）	AWG28〜22 （0.08〜0.33mm2）
適合電線被覆外径		1.0〜1.9mm	1.3〜1.9mm	1.2〜1.7mm
コネクタの厚み		3.8mm	5.75mm	6.4mm
結合例
UL		E60389	E60389	E60389
CSA		LR20812	LR20812	LR20812
TUV		R75089	R75085	R75086

材質

項目	材質
ハウジング	ナイロン66（UL94V-0）
ハウジング色	白色
圧着コンタクト	リン青銅/スズメッキ

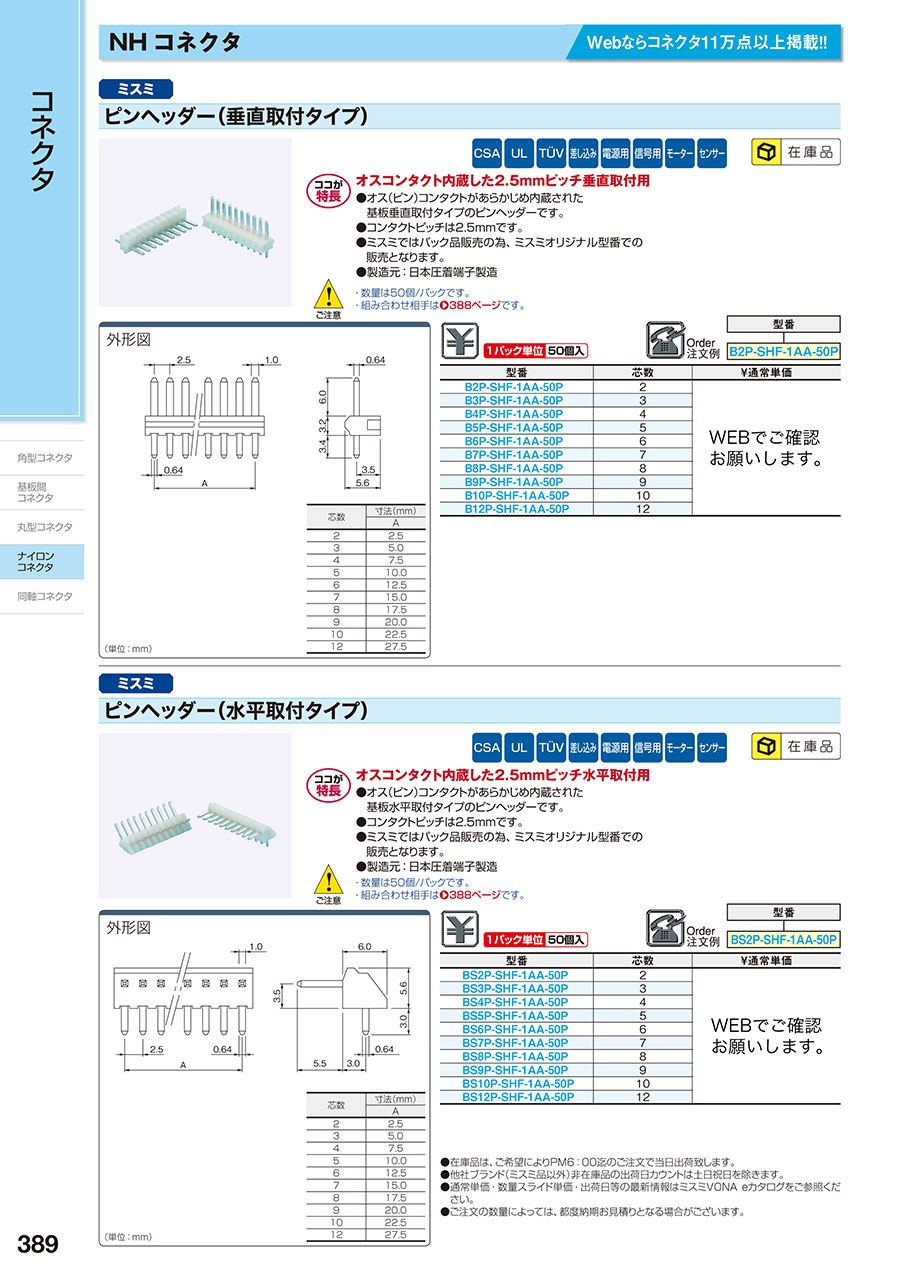

カタログ
