XHコネクタ ピンヘッダー（垂直取付タイプ）【50個入り】
- 通常単価(税別)
- 972円～6,588円特別価格
- 税込単価
- 1,069円～7,247円特別価格
通常出荷日：在庫品1日目当日出荷可能
日圧(JST)製。オスコンタクト内蔵した2.5㎜ピッチ垂直取付用。1パック50個売り。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が13型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| B2B-XH-A-50P |
| 1パック | 50個入 |
| 型式 | 芯数 |
| B2B-XH-A-50P | 2 |
| B3B-XH-A-50P | 3 |
| B4B-XH-A-50P | 4 |
| B5B-XH-A-50P | 5 |
| B6B-XH-A-50P | 6 |
| B7B-XH-A-50P | 7 |
| B8B-XH-A-50P | 8 |
| B9B-XH-A-50P | 9 |
| B10B-XH-A-50P | 10 |
| B11B-XH-A-50P | 11 |
| B12B-XH-A-50P | 12 |
| B14B-XH-A-50P | 14 |
| B15B-XH-A-50P | 15 |
概要仕様
外形図| （単位：mm） | |
| ＜2極＞ | ＜3極以上＞ |
 |  |
| 芯数 | 寸法(mm) | 芯数 | 寸法(mm) | |||
| A | B | A | B | |||
| 2 | 2.5 | 7.4 | 9 | 20.0 | 24.9 | |
| 3 | 5.0 | 9.9 | 10 | 22.5 | 27.4 | |
| 4 | 7.5 | 12.4 | 11 | 25.0 | 29.9 | |
| 5 | 10.0 | 14.9 | 12 | 27.5 | 32.4 | |
| 6 | 12.5 | 17.4 | 14 | 32.5 | 37.4 | |
| 7 | 15.0 | 19.9 | 15 | 35.0 | 39.9 | |
| 8 | 17.5 | 22.4 | ||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
972円 ( 1,069円 ) | 在庫品1日目当日出荷可能 |
1,463円1,316円 ( 1,448円 ) | 在庫品1日目当日出荷可能 |
1,468円 ( 1,615円 ) | 在庫品1日目当日出荷可能 |
1,794円1,614円 ( 1,775円 ) | 在庫品1日目当日出荷可能 |
2,115円 ( 2,327円 ) | 在庫品1日目当日出荷可能 |
2,486円1,864円 ( 2,050円 ) | 在庫品1日目当日出荷可能 |
2,679円 ( 2,947円 ) | 在庫品1日目当日出荷可能 |
3,188円 ( 3,507円 ) | 在庫品1日目当日出荷可能 |
4,471円 ( 4,918円 ) | 在庫品1日目当日出荷可能 |
4,004円 ( 4,404円 ) | 在庫品1日目当日出荷可能 |
4,800円 ( 5,280円 ) | 在庫品1日目当日出荷可能 |
5,802円 ( 6,382円 ) | 在庫品1日目当日出荷可能 |
6,588円 ( 7,247円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
日圧(JST)製。オスコンタクト内蔵した2.5㎜ピッチ垂直取付用。1パック50個売り。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【ココが特長】
●本製品は日本圧着端子製造(JST)製です。●オス（ピン）コンタクトがあらかじめ内蔵された
基板垂直取付タイプのヘッダーです。
●コンタクトピッチは2.5mmです。
【ご注意】
・数量は50個/パックです。・組み合わせ相手は商品ページです。
共通仕様
特長
●FA機器等で広く使用されている小型・高密度なナイロンコネクタです。●コンタクトピッチはそれぞれ2.5mmで、EHコネクタの厚さは3.8mm、XHコネクタの厚さは5.75mm、NHコネクタの厚さは6.4mmです。
●UL・CSA・TUV規格を取得しているため、性能品質ともに安心してお使いいただけます。
●UL No.E60389
仕 様
| コネクタタイプ | EHコネクタ | XHコネクタ | NHコネクタ | |
|---|---|---|---|---|
| 定格電圧 | AC/DC250V | |||
| 定格電流 | 3A | |||
| 耐電圧 | AC800V（1分間） | |||
| 絶縁抵抗 | 1000MΩ以上 | 500MΩ以上 | ||
| 接触抵抗 | 初期 環境試験後 | 10mΩ以下 | 15mΩ以下 | |
| 20mΩ以下 | ||||
| 使用温度範囲 | −25〜85℃ | |||
| 適用電線範囲 | AWG30〜22 （0.05〜0.3mm2） | AWG28〜22 （0.08〜0.33mm2） | ||
| 適合電線被覆外径 | 1.0〜1.9mm | 1.3〜1.9mm | 1.2〜1.7mm | |
| コネクタの厚み | 3.8mm | 5.75mm | 6.4mm | |
| 結合例 |  |  |  | |
| UL | E60389 | E60389 | E60389 | |
| CSA | LR20812 | LR20812 | LR20812 | |
| TUV | R75089 | R75085 | R75086 | |
材 質
| 項目 | 材質 |
|---|---|
| ハウジング | ナイロン66（UL94V-0） |
| ハウジング色 | 白色 |
| 圧着コンタクト | リン青銅/スズメッキ |

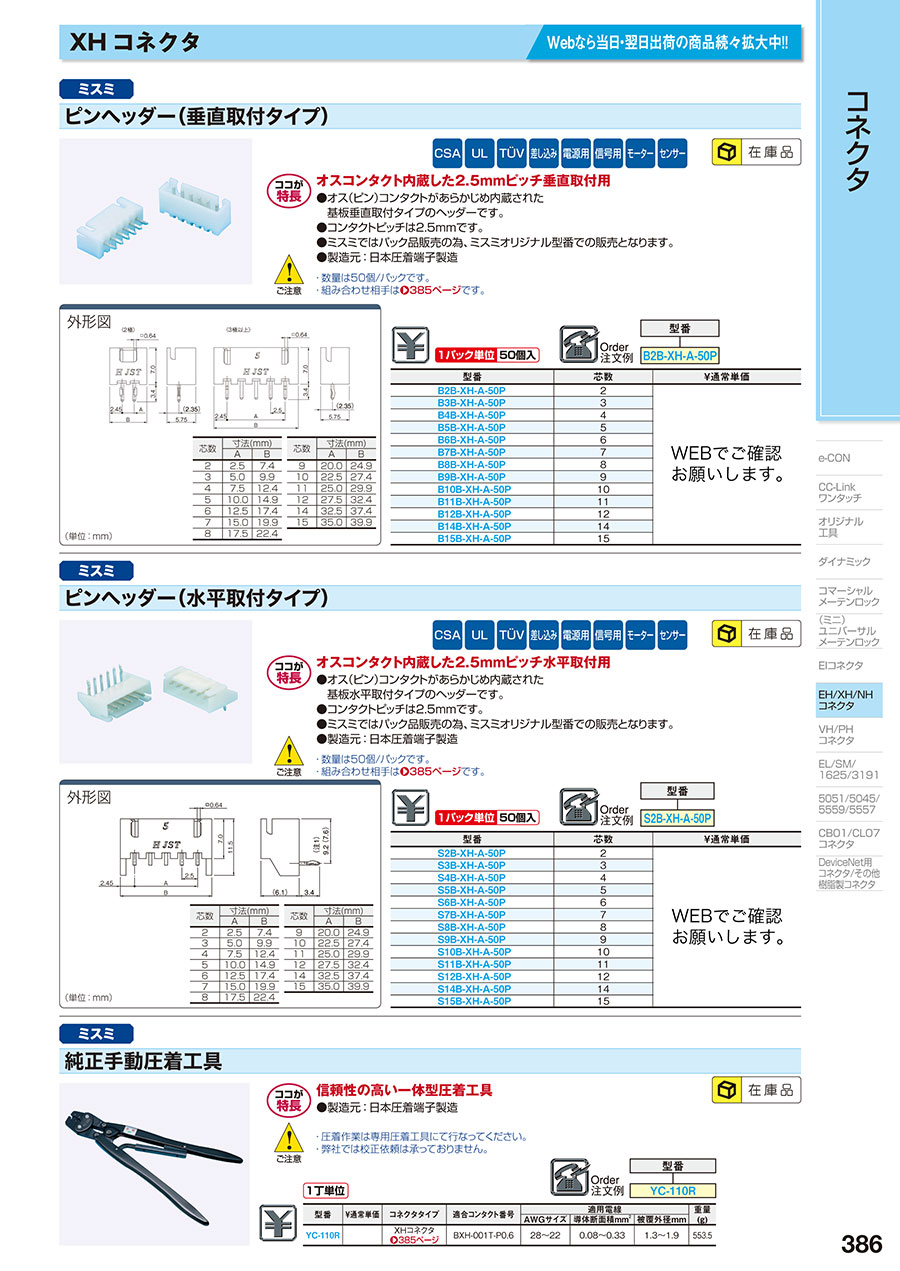

カタログ
商品担当おすすめ
XHコネクタ ピンヘッダー（垂直取付タイプ）のレビュー
部品の導通検査に使用しました。
4
4.02022/02/07
正規ルートでは購入ロットが非常に大きく納期も掛かりますが、小ロット・短納期で購入することが出来ました。
0人が参考にしています。
基板からの信号取り出しに使用
4
4.02019/12/25
当社では基板からの信号取り出しにできるだけＸＨコネクターを使用するよう心掛けてる、そうすることによりＸＨの圧着カシメ機で...もっと読む
0人が参考にしています。
自作の電子回路に
4
4.02019/05/08
自作のノイズフィルターに使用しました。コストパフォーマンスが良くて気に入りました。
0人が参考にしています。
配線用基板
5
5.02018/08/28
電子部品ですが、ミスミで買えるなら納期や送料で安心です。
もっと小さい単位で買えたらより無駄が無くて助かります。
0人が参考にしています。
実験回路基板用コネクタ
4
4.02018/05/17
安いです。直ぐ、何処でも入手可能なぐらい使われています。
ユニバーサル基板作成時に、挿抜用ではないという認識で、使ってい...もっと読む
0人が参考にしています。
