●EIコネクタは各種電子機器の小型化に対応した、コンタクト間隔2.5mmピッチの小型ナイロンコネクタです。
●ハウジングには結合時のロッキング機構、誤挿入を防ぐ方向性、結合時のピッチずれを防ぐガイドなど、優れた機構が内蔵されています。
●中継タイプからプリント基板取付タイプまであり、幅広い用途への使用が可能です。
●EIコネクタ専用工具
エレクトロニクス部品技術窓口
絞り込み条件
未確定：候補が10型番あります。
極数
~mm- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 12
CAD
- 2D
出荷日
- すべて
- 当日出荷可能

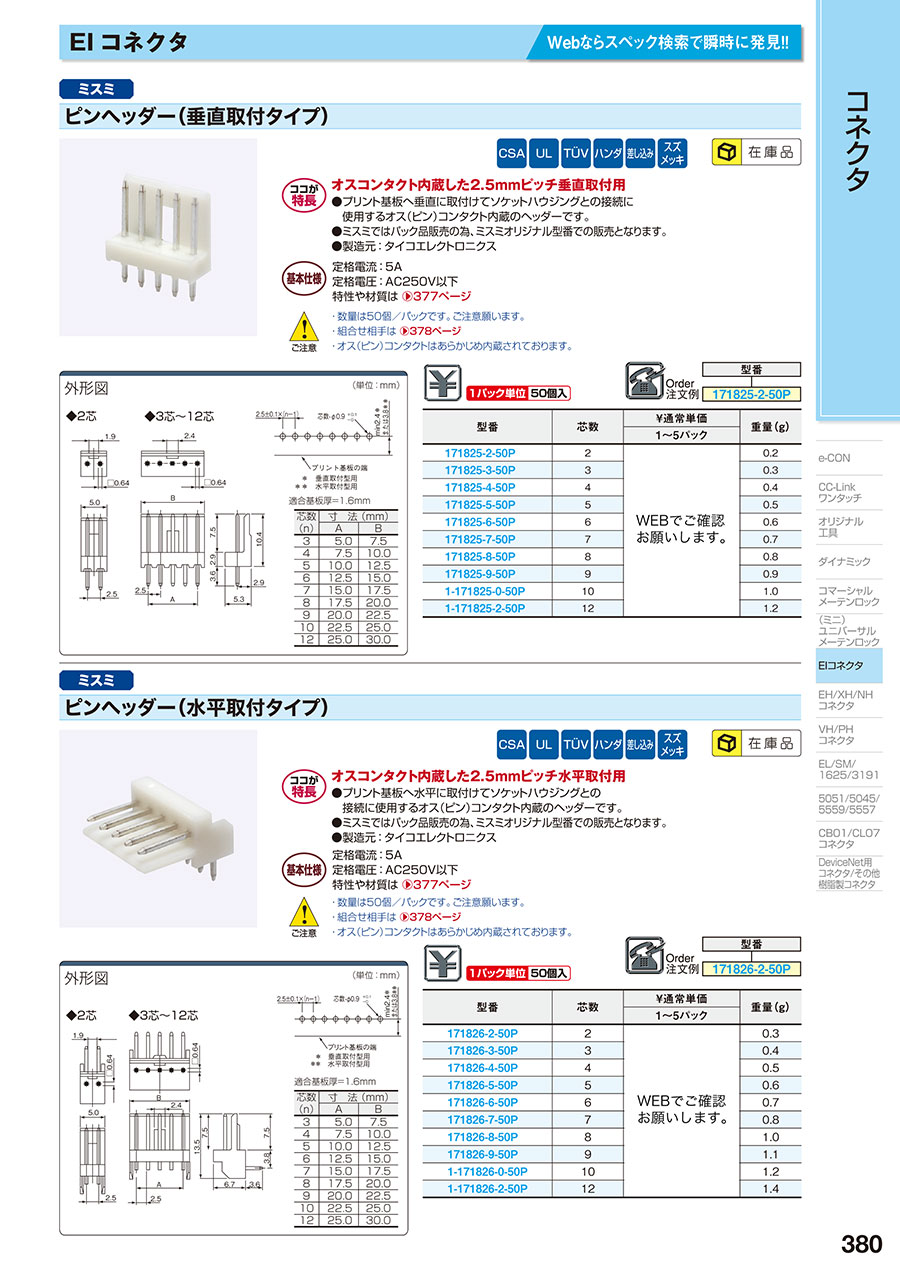

EIコネクタ ピンヘッダー（垂直取付タイプ）【50個入り】
- 通常単価(税別)
- 1,742円～7,618円
- 税込単価
- 1,916円～8,380円
タイコエレクトロニクスアンプ(現：TE)製。オスコンタクト内蔵した2.5㎜ピッ...
詳細情報を確認する未確定：候補が10型番あります。
商品仕様
規格表
| 型式 |
| 171825-2-50P |
| 1パック単位 | 50個入 |
| 型番 | 芯数 | 重量（g） |
| 171825-2-50P | 2 | 0.2 |
| 171825-3-50P | 3 | 0.3 |
| 171825-4-50P | 4 | 0.4 |
| 171825-5-50P | 5 | 0.5 |
| 171825-6-50P | 6 | 0.6 |
| 171825-7-50P | 7 | 0.7 |
| 171825-8-50P | 8 | 0.8 |
| 171825-9-50P | 9 | 0.9 |
| 1-171825-0-50P | 10 | 1.0 |
| 1-171825-2-50P | 12 | 1.2 |
新価格 適用開始時期に関しては >>0101ページ
概要仕様
外形図| （単位：mm） | |||||||||||||||||||||||||||||||||||||
| ◆2芯 | ◆3芯～12芯 |
| |||||||||||||||||||||||||||||||||||
 |  | ||||||||||||||||||||||||||||||||||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,731円 ( 6,304円 ) | 在庫品1日目当日出荷可能 |
7,618円 ( 8,380円 ) | 在庫品1日目当日出荷可能 |
1,742円 ( 1,916円 ) | 在庫品1日目当日出荷可能 |
1,915円 ( 2,107円 ) | 在庫品1日目当日出荷可能 |
2,617円 ( 2,879円 ) | 在庫品1日目当日出荷可能 |
3,223円 ( 3,545円 ) | 在庫品1日目当日出荷可能 |
4,081円 ( 4,489円 ) | 在庫品1日目当日出荷可能 |
3,802円 ( 4,182円 ) | 在庫品1日目当日出荷可能 |
4,422円 ( 4,864円 ) | 在庫品1日目当日出荷可能 |
6,019円 ( 6,621円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
タイコエレクトロニクスアンプ(現：TE)製。オスコンタクト内蔵した2.5㎜ピッチ垂直取付用。1パック50個売り。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
共通仕様
EI
特長
共通仕様
材料／仕上
| 項目 | 材料 | 仕上 |
|---|---|---|
| ハウジング | 66ナイロン | UL94V-0級,自然色 |
| コンタクト | 黄銅 | スズメッキ |
適用電線
| AWG | 導体断面積（mm2） | 被覆外径φ（mm） | |
|---|---|---|---|
| サイズ | 30〜20 | 0.05〜0.52 | 1.0〜1.9 |
仕様
| 項目 | 内容 |
|---|---|
| 定格電流 | 2A以下（AWG30使用時），5A以下（AWG20使用時） |
| 定格電圧 | AC250V以下（DC350V以下） |
| 耐電圧 | AC750V/1分間 |
| 絶縁抵抗 | 500MΩ以上/DC500V |
| 接触抵抗 | 10mΩ以下 |
| 使用温度 | −20℃〜＋95℃（温度上昇は30℃以下） |
最大許容温度について
この製品の最大許容温度は、ハウジングの最大許容温度、スズメッキコンタクトの最大許容温度により、−20℃〜＋95℃の範囲とし、使用電流によるコンタクト部分の温度上昇分と使用環境による周囲温度の和により次式から算出されます。 最大許容温度＝温度上昇＋周囲温度この時の温度上昇は、個々の電線が30℃以下とし、電線サイズと種類及び電流値により図1より選んでください。つまり外気温が20℃であれば50℃に達するまでは電流を許容できるということになります。ただし芯数が増えるにしたがって温度上昇率は高くなりますので許容できる電流は少なくなります。ご注意ください。| 図1 電流対温度上昇特性（単芯あたり） |
 |
結合について
カタログ
商品担当おすすめ
EIコネクタ ピンヘッダー（垂直取付タイプ）のレビュー
制御機器内部の配線接続に使用
4
4.02019/12/03
以前は別業者で最低発注数500個/lotで購入していたのですが、ミスミさんで50個で手に入るようになり、必要な分だけで購...もっと読む
0人が参考にしています。
プリント基板とケーブルの接続に
1
1.02019/06/11
商品の不良なのか、梱包に問題があるのかわかりませんが、2個/50個がピンが曲がったり高さが不ぞろいだったりでした。Chi...もっと読む
ミスミからのコメント
この度はお客様にご迷惑をおかけし大変申し訳ございませんでした。頂きましたご意見につきましては、関係部門へもフィードバックし今後の商品開発の参考とさせて頂きます。今後とも忌憚ないご意見・ご要望頂けますと幸いです。よろしくお願い致します。
0人が参考にしています。
試作回路の部品
4
4.02018/12/12
短納期で設計変更を最短で対応することができた。少量多品種扱いなのもとても便利
0人が参考にしています。
