●CC-Link標準コネクタに準拠(赤色カバーのみ)
●電線被覆剥き不要。
●特殊な専用工具が不要で、プライヤーで結線作業可能な一括圧接コネクタ。
●コネクタ取り付け作業時間削減を実現
●極性キーにより誤挿入を防止
●1極あたり最大10Aの許容電流可能
●ワンタッチロック式のラッチタイプで確実な嵌合保持を提供
エレクトロニクス部品技術窓口
CC-Link パネル取付用プラグコネクタ
- 通常単価(税別)
- 585円～614円
- 税込単価
- 644円～675円
通常出荷日：在庫品1日目当日出荷可能
CC-Link パネル取付用プラグコネクタです。省工数を実現するCC-Link標準コネクタで、簡単に取...
詳細を確認未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 | 極数 | カバー色 | 適合電線サイズ | 用途 | 誤挿入防止キータイプ | ||
| 断面積 (mm2) | AWG | 絶縁被覆 外径(φmm) | |||||
| CCL-35805-6000-BPM-GF | 5 | 赤 | 0.5 | 20 | 2.2～3.0 | 信号用 | B |
| CCL-35805-6080-AP0-GF | 灰 | 0.75 | 18 | 2.2～3.0 | 電源用 | A | |
| CCL-35805-6180-AP0-GF | 青 | 0.75 | 18 | 2.0～2.3 | 電源用 | A | |
| CCL-35805-6200-AP0-GF | 黄 | 0.5 | 20 | 1.6～2.0 | 電源用 | A | |
概要仕様
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
596円 ( 656円 ) | 在庫品1日目当日出荷可能 |
614円 ( 675円 ) | 在庫品1日目当日出荷可能 |
585円 ( 644円 ) | 在庫品1日目当日出荷可能 |
614円 ( 675円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
CC-Link パネル取付用プラグコネクタです。省工数を実現するCC-Link標準コネクタで、簡単に取り付けが可能です。これにより、作業時間を大幅に短縮できます。
●プラグ・ソケットコネクタだけで電線の中継接続を可能とし、部品点数を削減
●ソケットコネクタとの嵌合で、ラッチストッパにより、確実な嵌合保持
●ワンタッチロック方式によるパネル取付用で、確実な固定とメンテナンス時の脱着が可能
●製造元：3M
・ご使用の電線規格サイズをお確かめの上商品をお選び下さい。
・CC-Link用ケーブルは商品ページをご参照下さい。
共通仕様
CC-Linkワンタッチコネクタ
特長
共通仕様
結合について
結線作業手順
定格
| 定格電圧 | AC/DC 250V 以下 |
|---|---|
| 定格電流 | 最大10A/極 （但し隣接コンタクト2極通電時は最大7A/極） |
| 使用温度 | ー20～75℃、85％RH以下 |
電気的特性
| 耐電圧 | AC1000VRMS（1分間） | |
|---|---|---|
| 絶縁抵抗 | 1000MΩ以上 | |
| 接触抵抗(初期) | 50ｍΩ以下 | |
| 適合電線（より線） | 導体断面積 | 0.50～0.75mm2 |
| AWG | 18～20 | |
| 被覆外径 | φ1.6～3.0mm | |
その他
| 相対温度 | 40℃、95％RH/96時間 |
|---|---|
| コンタクトピッチ | 3mm |
| IP | 20 |
材質
| 材料 | 仕上り | |
|---|---|---|
| 本体 | ナイロン樹脂 | UL94V-0 黒色 |
| カバー | ポリカーボネイト樹脂 | UL94V-0 半透明 |
| コンタクト | 銅合金 | ニッケル下地メッキ 接点部：金メッキ0.5μm以上 |
| ラッチ（＊1） | PBT樹脂 | UL94V-0 灰色 |
＊1：オンラインコネクタのみ
オンラインコネクタ使用例

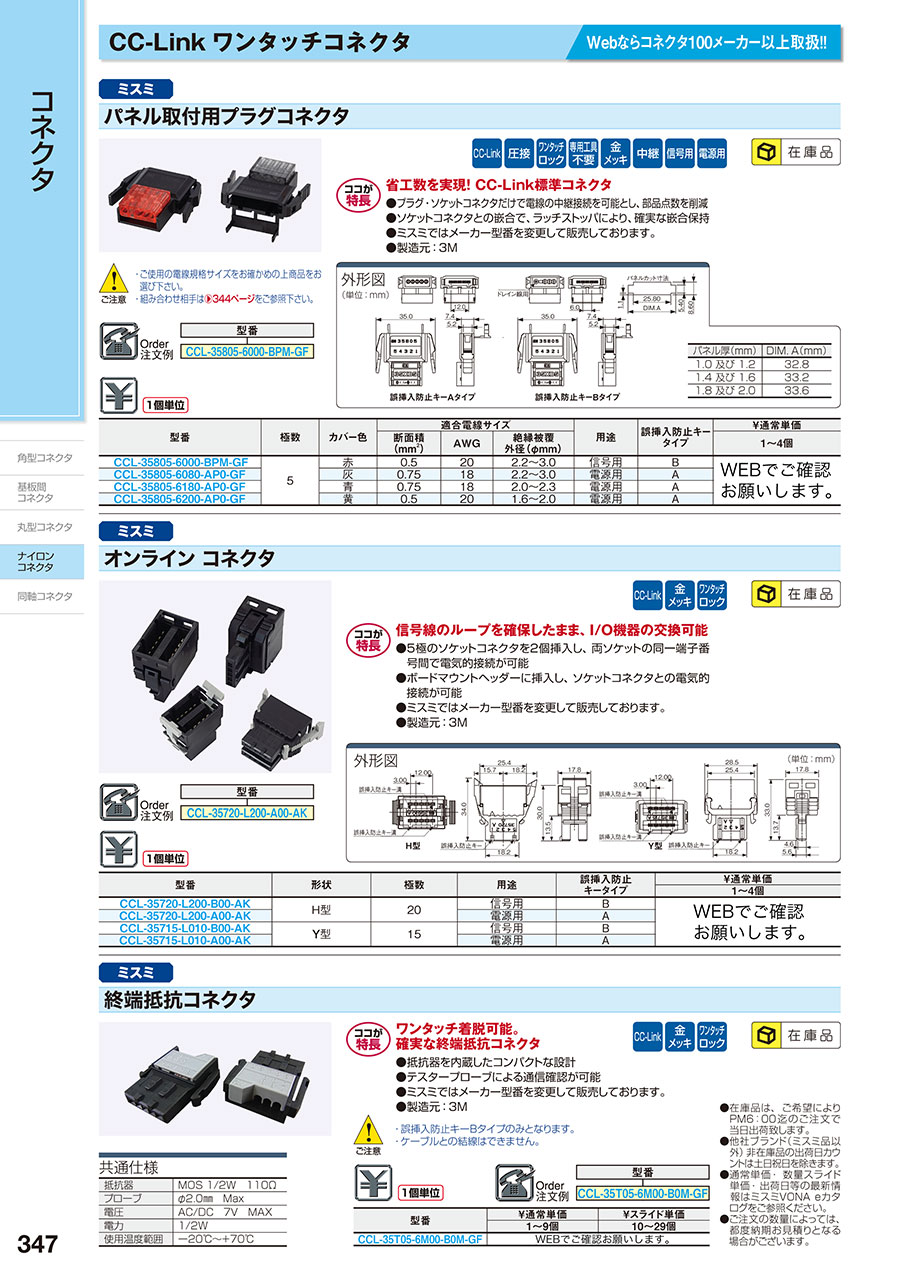

カタログ
商品担当おすすめ
CC-Link パネル取付用プラグコネクタのレビュー
インバータとACサーボをコントロールする部分に使用
3
3.02019/06/14
選択肢がこの商品しかなかったので、購入をしました。性能に気になる点はなく、トラブルもなく普通に使用できています。ワンタッ...もっと読む
0人が参考にしています。
