●CC-Link標準コネクタに準拠(赤色カバーのみ)
●電線被覆剥き不要。
●特殊な専用工具が不要で、プライヤーで結線作業可能な一括圧接コネクタ。
●コネクタ取り付け作業時間削減を実現
●極性キーにより誤挿入を防止
●1極あたり最大10Aの許容電流可能
●ワンタッチロック式のラッチタイプで確実な嵌合保持を提供
エレクトロニクス部品技術窓口
CC-Link ソケットコネクタ
- 通常単価(税別)
- 585円～660円特別価格
- 税込単価
- 644円～726円特別価格
通常出荷日：在庫品1日目当日出荷可能
専用工具不要、一括圧接で省工数を実現！ CC-Link標準コネクタ
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| CCL-35505-6000-B0M-GF |
| 型番 | 芯数 | カバー色 | 適合電線サイズ | 用途 | 誤挿入防止キータイプ | ||
| 断面積 （mm2） | AWG | 絶縁被覆 外径（φmm） | |||||
| CCL-35505-6000-B0M-GF | 5 | 赤 | 0.5 | 20 | 2.2～3.0 | 信号用 | B |
| CCL-35505-6080-A00-GF | 灰 | 0.75 | 18 | 2.2～3.0 | 電源用 | A | |
| CCL-35505-6180-A00-GF | 青 | 0.75 | 18 | 2.0～2.3 | 電源用 | A | |
| CCL-35505-6200-A00-GF | 黄 | 0.5 | 20 | 1.6～2.0 | 電源用 | A | |
概要仕様
外形図| （単位：mm） | |
 |  |
| 誤挿入防止キー（Aタイプ） | 誤挿入防止キー（Bタイプ） |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
585円 ( 644円 ) | 在庫品1日目当日出荷可能 |
660円 ( 726円 ) | 在庫品1日目当日出荷可能 |
660円 ( 726円 ) | 在庫品1日目当日出荷可能 |
660円297円 ( 327円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
専用工具不要、一括圧接で省工数を実現！ CC-Link標準コネクタ
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【ココが特長】
省工数を実現！ CC-Link標準コネクタ●35505-6000-B0M-GFはCC-Link標準コネクタに準拠
●特殊な専用工具が不要で、プライヤーで結線作業が可能な一括圧接コネクタ
●ミスミではメーカー型番を変更して販売しております。
●製造元：3M
【ご注意】
・ご使用の電線規格サイズをお確かめの上商品をお選び下さい。・組み合わせ相手は>>3407ページをご参照下さい。
・CC-Link用ケーブルは商品ページをご参照下さい。
共通仕様
CC-Linkワンタッチコネクタ
特長
共通仕様
結合について
結線作業手順
|
定格
| 定格電圧 | AC/DC 250V 以下 |
|---|---|
| 定格電流 | 最大10A/極 （但し隣接コンタクト2極通電時は最大7A/極） |
| 使用温度 | ー20～75℃、85％RH以下 |
電気的特性
| 耐電圧 | AC1000VRMS（1分間） | |
|---|---|---|
| 絶縁抵抗 | 1000MΩ以上 | |
| 接触抵抗(初期) | 50ｍΩ以下 | |
| 適合電線（より線） | 導体断面積 | 0.50～0.75mm2 |
| AWG | 18～20 | |
| 被覆外径 | φ1.6～3.0mm | |
その他
| 相対温度 | 40℃、95％RH/96時間 |
|---|---|
| コンタクトピッチ | 3mm |
| IP | 20 |
材質
| 材料 | 仕上り | |
|---|---|---|
| 本体 | ナイロン樹脂 | UL94V-0 黒色 |
| カバー | ポリカーボネイト樹脂 | UL94V-0 半透明 |
| コンタクト | 銅合金 | ニッケル下地メッキ 接点部：金メッキ0.5μm以上 |
| ラッチ（＊1） | PBT樹脂 | UL94V-0 灰色 |
＊1：オンラインコネクタのみ
オンラインコネクタ使用例
オンラインコネクタを使用すると、信号線のループを確保したまま機器のメンテナンス・交換作業が可能になります。| ●オンラインコネクタ 未使用の場合 | ●オンラインコネクタ H型 使用した場合 | |
| "コネクタの着脱時に信号線のループが切断されます。″ | "コネクタの着脱時でも信号線のループが確保されます。″ | |
 |  |
 |  |  |
| H型（2 to 2） | Y型（2 to 1） | 信号の流れ |

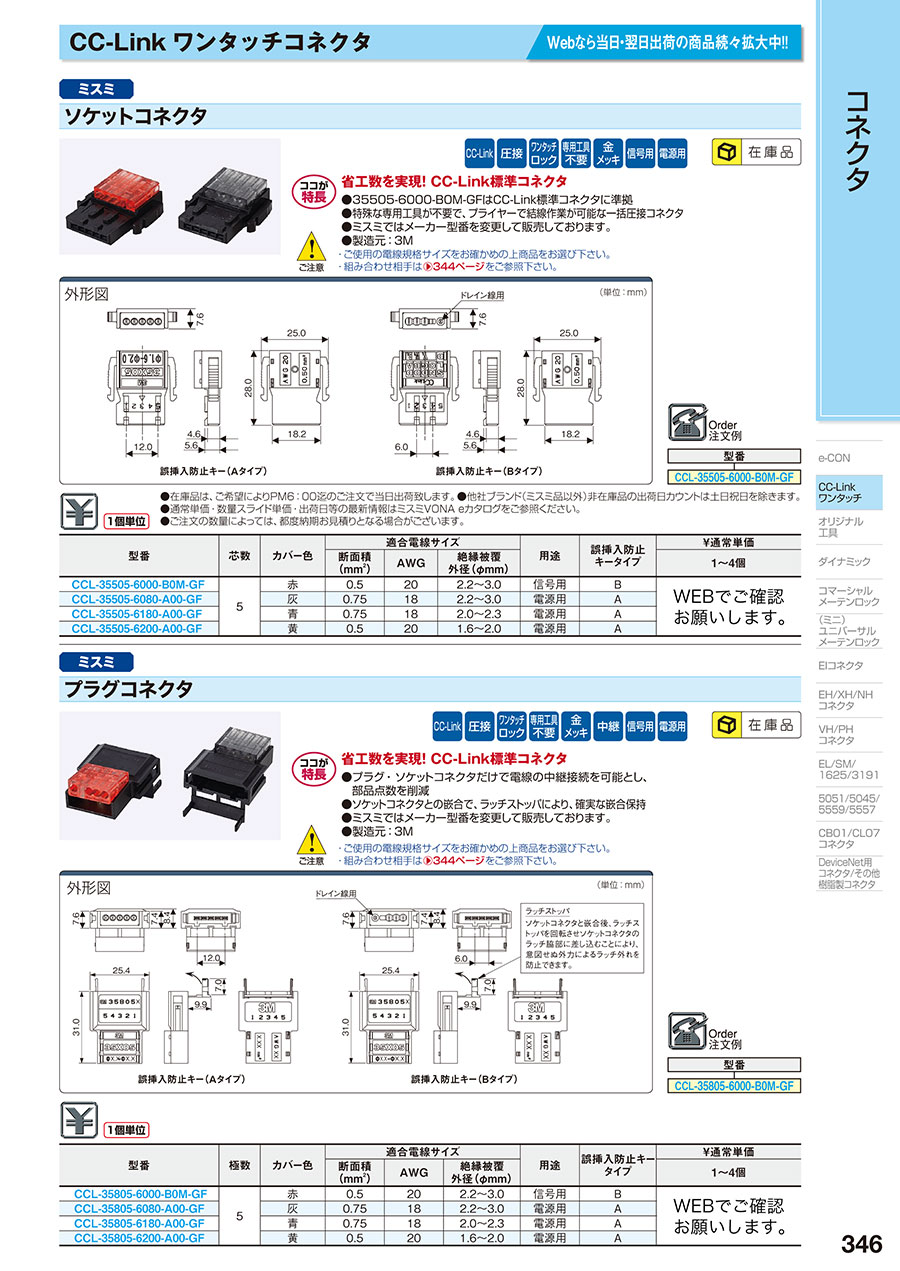

カタログ
