ミスミ

Nプラグ&ジャック

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 484円～685円

税込単価: 532円～754円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

SMAプラグ&ジャック

4.6

通常価格(税別)： 371円 (税込価格：408円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

BNCプラグ/ハンダ結線・ネジロックタイプ

4.4

通常価格(税別)： 373円 (税込価格：410円)

通常出荷日：在庫品1日目

同軸コネクタの中でもサイズが大きく、機械強度も強く、嵌合部が大きいため効きたい...

詳細情報を確認する

規格・仕様：

MIL
ハンダ
圧着
ネジロック

シリーズ
N
インピーダンス (Ω)
50
許容電圧 (V)
700
芯数
1
保護機能（耐環境性）
無
その他規格（MIL）
○
適合ケーブル
RG-58AU
周波数範囲 (GHz)
DC～11

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が5型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型式

MF73P1-NR5

型番

製造元

形状

タイプ

結線

適合ケーブル
P1665

外形図

インピーダンス

周波数帯域

定格電圧

耐電圧

VSWR

接触抵抗

絶縁抵抗

重量

GHz（DC〜）

AC V

AC V/分

以下

DC 1V/1A

MΩ以上/DC500V

MF73P1-NR5

海外

プ
ラ
グ

ハンダ

RG-58AU

700

1000

1.3/0.1～4GHz

3mΩ

5000

MF73P1-NS5

海外

ハンダ
/
圧着

1.4/0.1～4GHz

MF73J1-NS5

海外

ジ
ャ
ッ
ク

1.3/0.1～4GHz

MF73J1-DS5

海外

1.3/0.1～4GHz

MF73J1-FS5

海外

1.4/0.1～4GHz

概要仕様

外形図

（単位：mm）

型番リスト

表示件数

型番

用途

形状

適用ピン・コンタクト

電線接続方法

電線接続詳細

結線方法

形状詳細

フランジ取り付け穴

(個)

RoHS?

最小発注数量

ケーブル対パネルマウント	ストレート	メス(ソケット)	その他	ハンダ/圧着	ストレート結線	バルクジャック(メス)	-	10	1個
ケーブル対パネルマウント	ストレート	メス(ソケット)	その他	ハンダ/圧着	ストレート結線	パネルジャック(メス)	4	10	1個
ケーブル対ケーブル	ストレート	メス(ソケット)	その他	ハンダ/圧着	ストレート結線	ジャック(メス)	-	10	1個
ケーブル対ケーブル	アングル	オス(プラグ)	ハンダ	-	アングル結線	L型プラグ(オス)	-	10	1個
ケーブル対ケーブル	ストレート	オス(プラグ)	その他	ハンダ/圧着	ストレート結線	プラグ（オス）	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

685円 ( 754円 )	在庫品1日目当日出荷可能
660円 ( 726円 )	在庫品1日目当日出荷可能
484円 ( 532円 )	在庫品1日目当日出荷可能
631円 ( 694円 )	在庫品1日目当日出荷可能
529円 ( 582円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

同軸コネクタの中でもサイズが大きく、機械強度も強く、嵌合部が大きいため効きたい機器の接続に適したコネクタです。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

【ココが特長】
機器間の接続に適したNコネクタ
●同軸コネクタの中でもサイズが大きく、機械的強度が強いコネクタです。
●嵌合部が大きい為、機器内よりも機器対機器の接続に適しています。
●コネクタ形状については（P443）で確認いただけます。
【ご注意】
・規定の性能を発揮させるには、適合するケーブルを使用して下さい。
・圧着には推奨工具（P457）を使用して下さい。

[ M ]材料／仕上

パーツ名		材料	仕上げ
本体シェル(ボディ・金属部)		黄銅	ニッケル
コンタクト	オス	黄銅	金
コンタクト	メス	リン青銅	金
絶縁体(インシュレータ)		ＰＴＦＥ(ふっ素樹脂)	ー
圧着用リング(フェルール)		黄銅	ニッケル
Oリング(ガスケット)		シリコンゴム	ー

カタログ

商品TOP

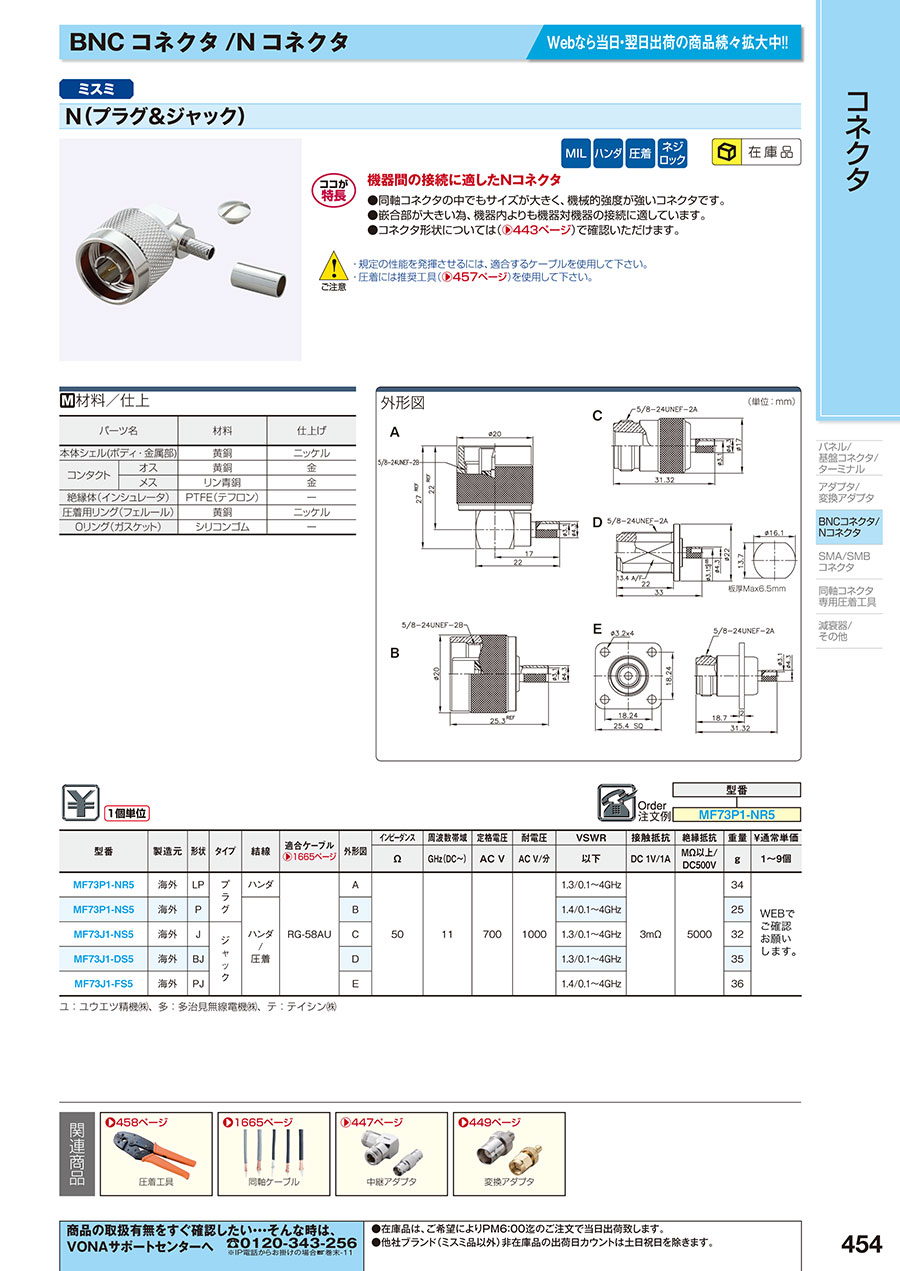

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
