ミスミ防水２レバー式フード（アングル）
- 通常単価(税別)
- 2,065円～7,438円
- 税込単価
- 2,272円～8,182円
通常出荷日：在庫品1日目当日出荷可能
【特長】ミスミオリジナルの、低価格、耐環境型防水アングルフード2レバー台座です。芯数に応じて各シリーズ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型番 | フード タイプ |
| M2FL-10-10BT | E型 |
| M2FL-10-10BK | |
| M2FL-16-16BT | |
| M2FL-16-16BK | |
| M2FL-24-24BT | |
| M2FL-24-24BK | |
| M2FL-32-32BK-M32 | |
| M2FL-32-32BK-M40 |
概要仕様
組み合わせ表
| 型式 | 適合フード タイプ | 適合コネクタ芯数 | |||||
| E型 | EE型 | A型 | Q型 | D型 | DD型 | ||
| M2FL-10-10BT | E型 | 10 | 18 | − | − | − | 42 |
| M2FL-10-10BK | 10 | 18 | − | − | − | 42 | |
| M2FL-16-16BT | 16 | 32 | − | − | 40 | 72 | |
| M2FL-16-16BK | 16 | 32 | − | − | 40 | 72 | |
| M2FL-24-24BT | 24 | 46 | − | − | 64 | 108 | |
| M2FL-24-24BK | 24 | 46 | − | − | 64 | 108 | |
| M2FL-32-32BK-M32 | 32 | − | − | − | 80 | − | |
| M2FL-32-32BK-M40 | 32 | − | − | − | 80 | − | |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,905円 ( 3,196円 ) | 在庫品1日目当日出荷可能 |
2,105円 ( 2,316円 ) | 在庫品1日目当日出荷可能 |
3,237円 ( 3,561円 ) | 在庫品1日目当日出荷可能 |
2,065円 ( 2,272円 ) | 在庫品1日目当日出荷可能 |
3,665円 ( 4,032円 ) | 在庫品1日目当日出荷可能 |
2,921円 ( 3,213円 ) | 在庫品1日目当日出荷可能 |
7,063円 ( 7,769円 ) | 在庫品1日目当日出荷可能 |
7,438円 ( 8,182円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
ミスミオリジナルの、低価格、耐環境型防水アングルフード2レバー台座です。
芯数に応じて各シリーズのコネクタを組み込むことのできる防水型のコネクタフードです。
大手コネクタメーカーと完全互換性があります。
相手側コネクタとの着脱をパネル側の2本のレバー操作で行えるため、固定後の結合が安定的です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ミスミオリジナル低価格、高信頼性、耐環境型防水
２レバー式アングルフード
●芯数に応じて各シリーズのコネクタを組み込むことのできる防水型コネクタフードです。
●大手コネクタメーカーと完全互換！
●相手側コネクタとの着脱をパネル側の2本のレバー操作で行えるため、固定後の結合が安定的です。
・結合相手は2レバー方式のパネル用台座と中継用フードと中継用台座の3種類になります。
・防水機能保持のためケーブル引き出し口にはケーブルクランプをご使用ください。
・ケーブルクランプ、ブランクキャップは「Mネジ」となります。
P116を参照ください。

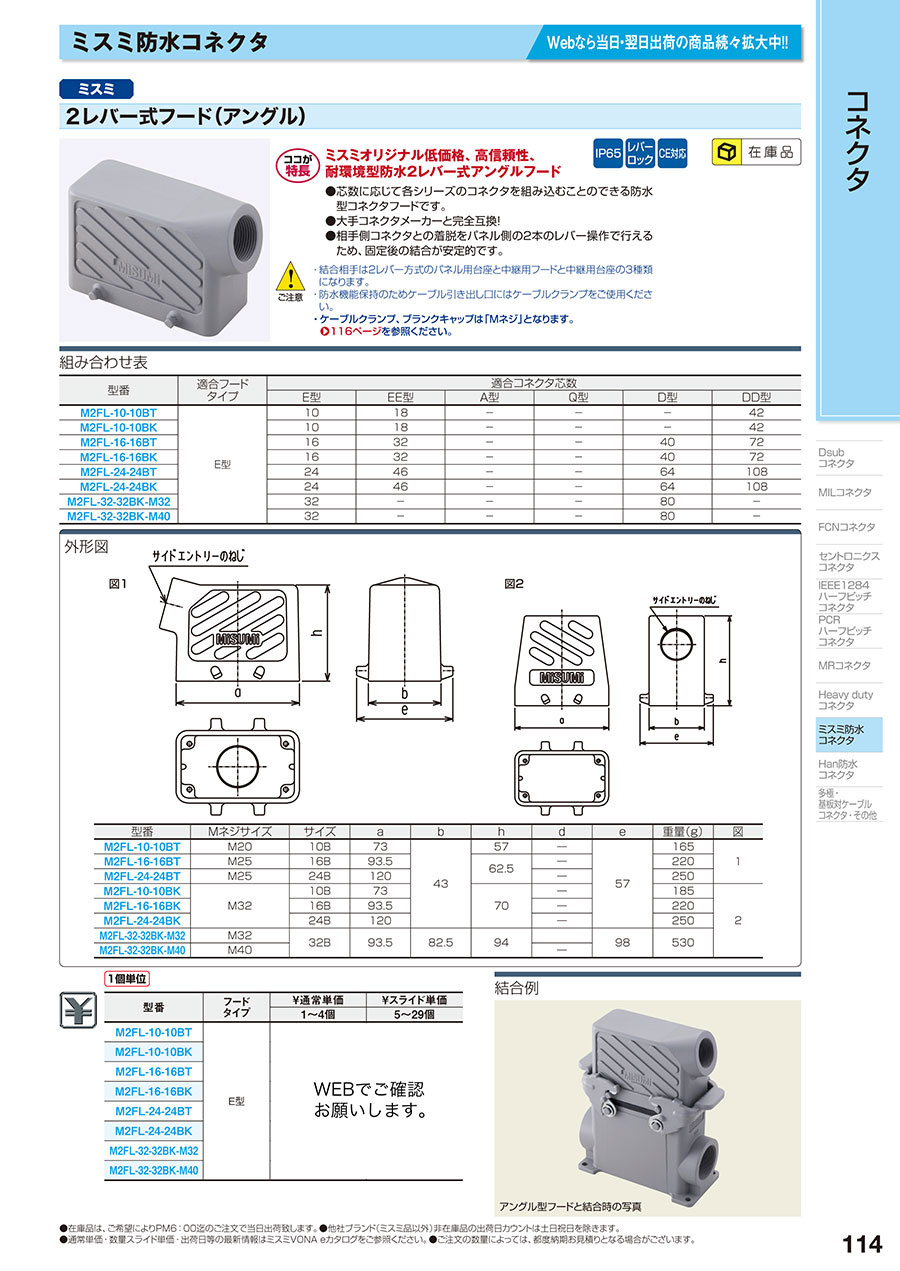

カタログ
