ミスミ防水１レバー式フード（アングル）
規格・仕様：
- IP65
- レバーロック
- 適合コネクタ形状
- 角型
- 商品種類
- Heavy duty
- 保護機能(耐環境性)
- IP65
- 代表規格
- CE
未確定：候補が11型番あります。
商品仕様
規格表
| 型番 | フード タイプ |
| M1FL-06-06BT | E型 |
| M1FL-10-10BT | |
| M1FL-10-10BK | |
| M1FL-16-16BT | |
| M1FL-16-16BK | |
| M1FL-24-24BT | |
| M1FL-24-24BK | |
| M1FLP-03-03A | A型 |
| M1FLA-03-03A | |
| M1FLA-10-10A | |
| M1FLA-16-16A |
概要仕様
組み合わせ表
| 型式 | 適合フード タイプ | 適合コネクタ芯数 | ||||
| E型(ネジ式) | E型(圧着式) | A型 | D型 | DD型 | ||
| M1FL-06-06BT | E型 | 6 | 6 | − | − | 24 |
| M1FL-10-10BT | 10 | 10 | − | − | 42 | |
| M1FL-10-10BK | 10 | 10 | − | − | 42 | |
| M1FL-16-16BT | 16 | 16 | − | − | 72 | |
| M1FL-16-16BK | 16 | 16 | − | − | 72 | |
| M1FL-24-24BT | 24 | 24 | − | − | − | |
| M1FL-24-24BK | 24 | 24 | − | − | − | |
| M1FLP-03-03A | A型 | − | − | − | 7 | − |
| M1FLA-03-03A | − | − | 3 | − | − | |
| M1FLA-10-10A | − | − | 10 | 15 | − | |
| M1FLA-16-16A | − | − | 16 | 25 | − | |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,865円 ( 2,052円 ) | 在庫品1日目当日出荷可能 |
3,558円 ( 3,914円 ) | 在庫品1日目当日出荷可能 |
1,520円 ( 1,672円 ) | 在庫品1日目当日出荷可能 |
3,689円 ( 4,058円 ) | 在庫品1日目当日出荷可能 |
1,670円 ( 1,837円 ) | 在庫品1日目当日出荷可能 |
4,046円 ( 4,451円 ) | 在庫品1日目当日出荷可能 |
2,000円 ( 2,200円 ) | 在庫品1日目当日出荷可能 |
1,531円 ( 1,684円 ) | 在庫品1日目当日出荷可能 |
2,526円 ( 2,779円 ) | 在庫品1日目当日出荷可能 |
2,375円 ( 2,613円 ) | 在庫品1日目当日出荷可能 |
764円 ( 840円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
ミスミオリジナルの、低価格、耐環境型防水アングルフード1レバー台座です。
芯数に応じて各シリーズのコネクタを組み込むことのできる防水型のコネクタフードです。
大手コネクタメーカーと完全互換性があります。
相手側コネクタとの着脱を台座側の1本のレバー操作で行えるため、装着や取り外しが簡単に行えます。
ミスミオリジナル低価格、高信頼性、耐環境型防水１レバー式アングルフード
●芯数に応じて各シリーズのコネクタを組み込むことのできる防水型コネクタフードです。
●大手コネクタメーカーと完全互換！
●相手側コネクタとの着脱を台座側の1本のレバー操作で行えるため、装着や取り外しが簡単に行えます。
・結合相手は1レバー方式のパネル用台座と中継用フードと中継用台座の3種類になります。
・防水機能保持のためケーブル引き出し口にはケーブルクランプをご使用ください。
・ケーブルクランプ、ブランクキャップは「Mネジ」となります。
P116を参照ください。

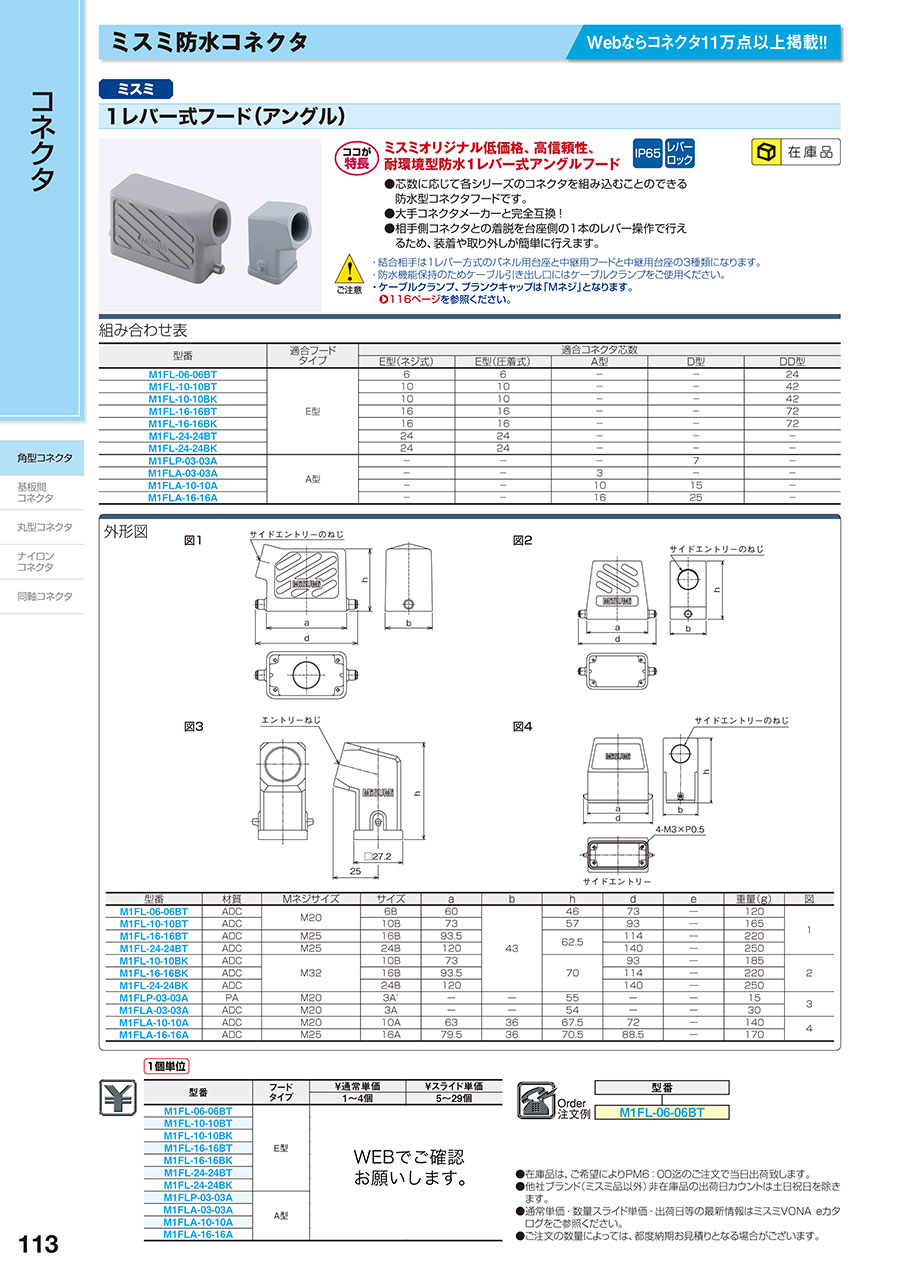

カタログ
