ミスミ防水２レバー式フード（ストレート）
- 通常単価(税別)
- 2,008円～8,661円
- 税込単価
- 2,209円～9,527円
通常出荷日：在庫品1日目当日出荷可能
【特長】ミスミオリジナルの、低価格、耐環境型防水ストレートフード2レバー台座です。芯数に応じて各シリー...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型番 | フード タイプ |
| M2FS-10-10BT | E型 |
| M2FS-10-10BK | |
| M2FS-16-16BT | |
| M2FS-16-16BK | |
| M2FS-24-24BK-M25 | |
| M2FS-24-24BK-M32 | |
| M2FS-32-32BK-M32 | |
| M2FS-32-32BK-M40 |
概要仕様
組み合わせ表
| 型式 | 適合フード タイプ | 適合コネクタ芯数 | |||||
| E型 | EE型 | A型 | Q型 | D型 | DD型 | ||
| M2FS-10-10BT | E型 | 10 | 18 | − | − | − | 42 |
| M2FS-10-10BK | 10 | 18 | − | − | − | 42 | |
| M2FS-16-16BT | 16 | 32 | − | − | 40 | 72 | |
| M2FS-16-16BK | 16 | 32 | − | − | 40 | 72 | |
| M2FS-24-24BK-M25 | 24 | 46 | − | − | 64 | 108 | |
| M2FS-24-24BK-M32 | 24 | 46 | − | − | 64 | 108 | |
| M2FS-32-32BK-M32 | 32 | − | − | − | 80 | − | |
| M2FS-32-32BK-M40 | 32 | − | − | − | 80 | − | |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,452円 ( 3,797円 ) | 在庫品1日目当日出荷可能 |
2,008円 ( 2,209円 ) | 在庫品1日目当日出荷可能 |
3,421円 ( 3,763円 ) | 在庫品1日目当日出荷可能 |
2,543円 ( 2,797円 ) | 在庫品1日目当日出荷可能 |
4,023円 ( 4,425円 ) | 在庫品1日目当日出荷可能 |
3,816円 ( 4,198円 ) | 在庫品1日目当日出荷可能 |
8,295円 ( 9,125円 ) | 在庫品1日目当日出荷可能 |
8,661円 ( 9,527円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
ミスミオリジナルの、低価格、耐環境型防水ストレートフード2レバー台座です。
芯数に応じて各シリーズのコネクタを組み込むことのできる防水型のコネクタフードです。
大手コネクタメーカーと完全互換性があります。
相手側コネクタとの着脱を台座側の1本のレバー操作で行えるため、装着や取り外しが簡単に行えます。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ミスミオリジナル低価格、高信頼性、耐環境型防水
２レバー式ストレートフード
●芯数に応じて各シリーズのコネクタを組み込むことのできる防水型コネクタフードです。
●大手コネクタメーカーと完全互換！
●相手側コネクタとの着脱をパネル側の2本のレバー操作で行えるため、固定後の結合が安定的です。
・結合相手は2レバー方式のパネル用台座と中継用フードと及び中継用台座の3種類になります。
・防水機能保持のためケーブル引き出し口にはケーブルクランプをご使用ください。
・ケーブルクランプ、ブランクキャップは「Mネジ」となります。
P116を参照ください。

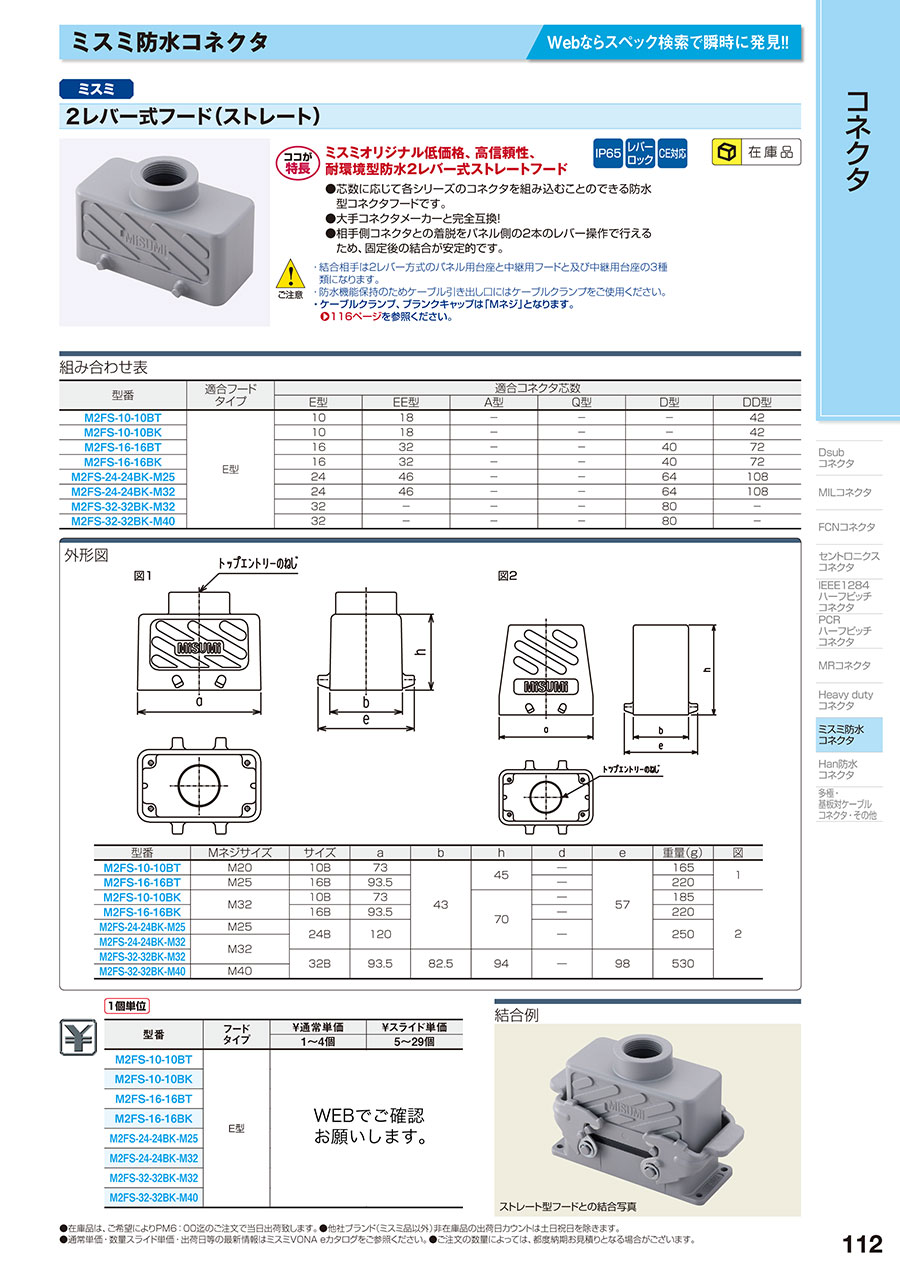

カタログ
商品担当おすすめ
ミスミ防水２レバー式フード（ストレート）のレビュー
工場内のユニットとの接続
5
5.02018/08/29
大手メーカーとコンパチです。勘合先が、ミスミ製、他社製いずれの場合でも、問題ありません。ケーブル入線口側が「Mねじ」であ...もっと読む
0人が参考にしています。
