ミスミ防水１レバー式フード（ストレート）
規格・仕様：
- IP65
- 電源用
- レバーロック
- 適合コネクタ形状
- 角型
- 商品種類
- Heavy duty
- 保護機能(耐環境性)
- IP65
- 代表規格
- CE
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が11型番あります。
商品仕様
規格表
| 型番 | フード タイプ |
| M1FS-06-06BT | E型 |
| M1FS-10-10BT | |
| M1FS-10-10BK | |
| M1FS-16-16BT | |
| M1FS-16-16BK | |
| M1FS-24-24BK-M25 | |
| M1FS-24-24BK-M32 | |
| M1FSP-03-03A | A型 |
| M1FSA-03-03A | |
| M1FSA-10-10A | |
| M1FSA-16-16A |
概要仕様
組み合わせ表
| 型式 | 適合フード タイプ | 適合コネクタ芯数 | ||||
| E型(ネジ式) | E型(圧着式) | A型 | D型 | DD型 | ||
| M1FS-06-06BT | E型 | 6 | 6 | ー | ー | 24 |
| M1FS-10-10BT | 10 | 10 | ー | ー | 42 | |
| M1FS-10-10BK | 10 | 10 | ー | ー | 42 | |
| M1FS-16-16BT | 16 | 16 | ー | ー | 72 | |
| M1FS-16-16BK | 16 | 16 | ー | ー | 72 | |
| M1FS-24-24BK-M25 | 24 | 24 | ー | ー | ー | |
| M1FS-24-24BK-M32 | 24 | 24 | ー | ー | ー | |
| M1FSP-03-03A | Ａ型 | ー | ー | ー | 7 | ー |
| M1FSA-03-03A | ー | ー | 3 | ー | ー | |
| M1FSA-10-10A | ー | ー | 10 | 15 | ー | |
| M1FSA-16-16A | ー | ー | 16 | 25 | ー | |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,332円 ( 2,565円 ) | 在庫品1日目当日出荷可能 |
3,964円 ( 4,360円 ) | 在庫品1日目当日出荷可能 |
2,755円 ( 3,031円 ) | 在庫品1日目当日出荷可能 |
3,874円 ( 4,261円 ) | 在庫品1日目当日出荷可能 |
2,859円 ( 3,145円 ) | 在庫品1日目当日出荷可能 |
4,159円 ( 4,575円 ) | 在庫品1日目当日出荷可能 |
3,774円 ( 4,151円 ) | 在庫品1日目当日出荷可能 |
875円 ( 963円 ) | 在庫品1日目当日出荷可能 |
2,562円 ( 2,818円 ) | 在庫品1日目当日出荷可能 |
1,793円 ( 1,972円 ) | 在庫品1日目当日出荷可能 |
877円 ( 965円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
ミスミオリジナルの、低価格、耐環境型防水ストレートフード1レバー台座です。
芯数に応じて各シリーズのコネクタを組み込むことのできる防水型のコネクタフードです。
大手コネクタメーカーと完全互換性があります。
相手側コネクタとの着脱を台座側の1本のレバー操作で行えるため、装着や取り外しが簡単に行えます。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
ミスミオリジナル低価格、高信頼性、耐環境型防水１レバー式ストレートフード
●芯数に応じて各シリーズのコネクタを組み込むことのできる防水型コネクタフードです。
●大手コネクタメーカーと完全互換！
●相手側コネクタとの着脱を台座側の1本のレバー操作で行えるため、装着や取り外しが簡単に行えます。
・結合相手は1レバー方式のパネル用台座と中継用フード及び中継用台座の3種類になります。
・防水機能保持のためケーブル引き出し口にはケーブルクランプをご使用ください。
・ケーブルクランプ、ブランクキャップは「Mネジ」となります。
P116を参照ください。

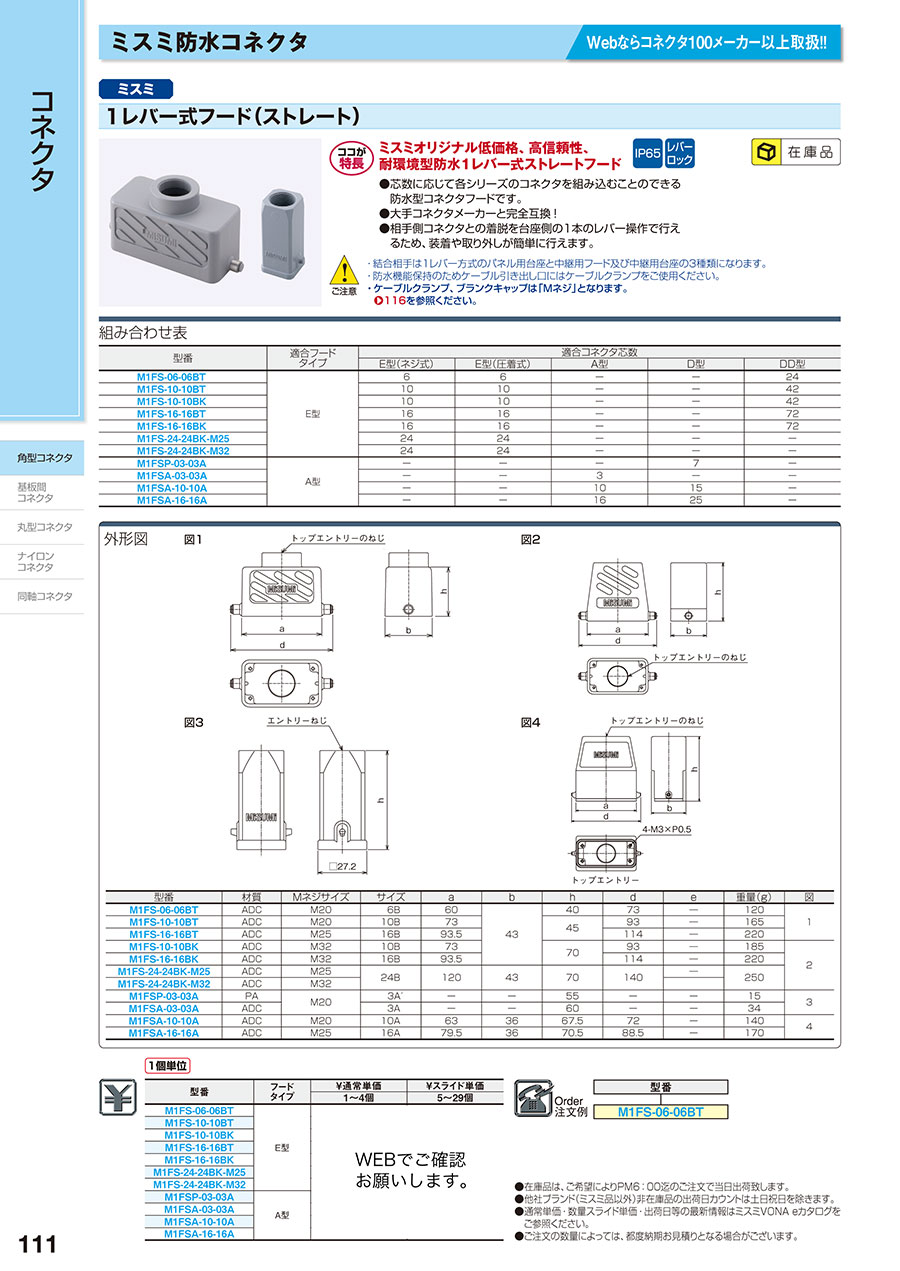

カタログ
商品担当おすすめ
ミスミ防水１レバー式フード（ストレート）のレビュー
装置と装置の接続
5
5.02022/02/07
ハーティングと互換性もあり選択しやすいです。比べても遜色有りませんし価格も安いので助かります。
0人が参考にしています。
Mネジなら、これ一択
5
5.02021/07/30
ケーブルクランプ側（トップエントリー）がMネジの場合は、納期的には、ミスミ製の本製品の一択になると思います。大手メーカー...もっと読む
