ミスミ防水２レバー式台座（中継固定用）
- 通常単価(税別)
- 3,335円～4,289円
- 税込単価
- 3,669円～4,718円
【特長】ミスミオリジナルの、低価格、耐環境型中継固定用防水2レバー台座です。芯...
詳細情報を確認する規格・仕様：
- IP65
- 電源用
- 盤間接続
- レバーロック
- 種類
- その他
- 適合コネクタ形状
- 角型
- 商品種類
- Heavy duty
- 保護機能(耐環境性)
- IP65
- 適合フードタイプ
- E型
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が6型番あります。
商品仕様
規格表
| 型番 | 適合フード タイプ |
| M2DC-10-10BT | E型 |
| M2DC-10-10BK | |
| M2DC-16-16BT | |
| M2DC-16-16BK | |
| M2DC-24-24BT | |
| M2DC-24-24BK |
概要仕様
組み合わせ表
| 型式 | 適合フード タイプ | 適合コネクタ芯数 | |||||
| E型 | EE型 | A型 | Q型 | D型 | DD型 | ||
| M2DC-10-10BT | E型 | 10 | 18 | − | − | − | 42 |
| M2DC-10-10BK | 10 | 18 | − | − | − | 42 | |
| M2DC-16-16BT | 16 | 32 | − | − | 40 | 72 | |
| M2DC-16-16BK | 16 | 32 | − | − | 40 | 72 | |
| M2DC-24-24BT | 24 | 46 | − | − | 64 | 108 | |
| M2DC-24-24BK | 24 | 46 | − | − | 64 | 108 | |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,709円 ( 4,080円 ) | 在庫品1日目当日出荷可能 |
3,500円 ( 3,850円 ) | 在庫品1日目当日出荷可能 |
4,250円 ( 4,675円 ) | 在庫品1日目当日出荷可能 |
3,335円 ( 3,669円 ) | 在庫品1日目当日出荷可能 |
4,289円 ( 4,718円 ) | 在庫品1日目当日出荷可能 |
3,360円 ( 3,696円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
ミスミオリジナルの、低価格、耐環境型中継固定用防水2レバー台座です。
芯数に応じて各シリーズのコネクタを組み込むことのできる防水型のパネル台座です。
大手コネクタメーカーと完全互換性があります。
相手側コネクタとの着脱を2本のレバー操作で行えるため、固定後の結合が安定的です。
フード全体がアルミダイキャストでできているため、強度に優れております。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

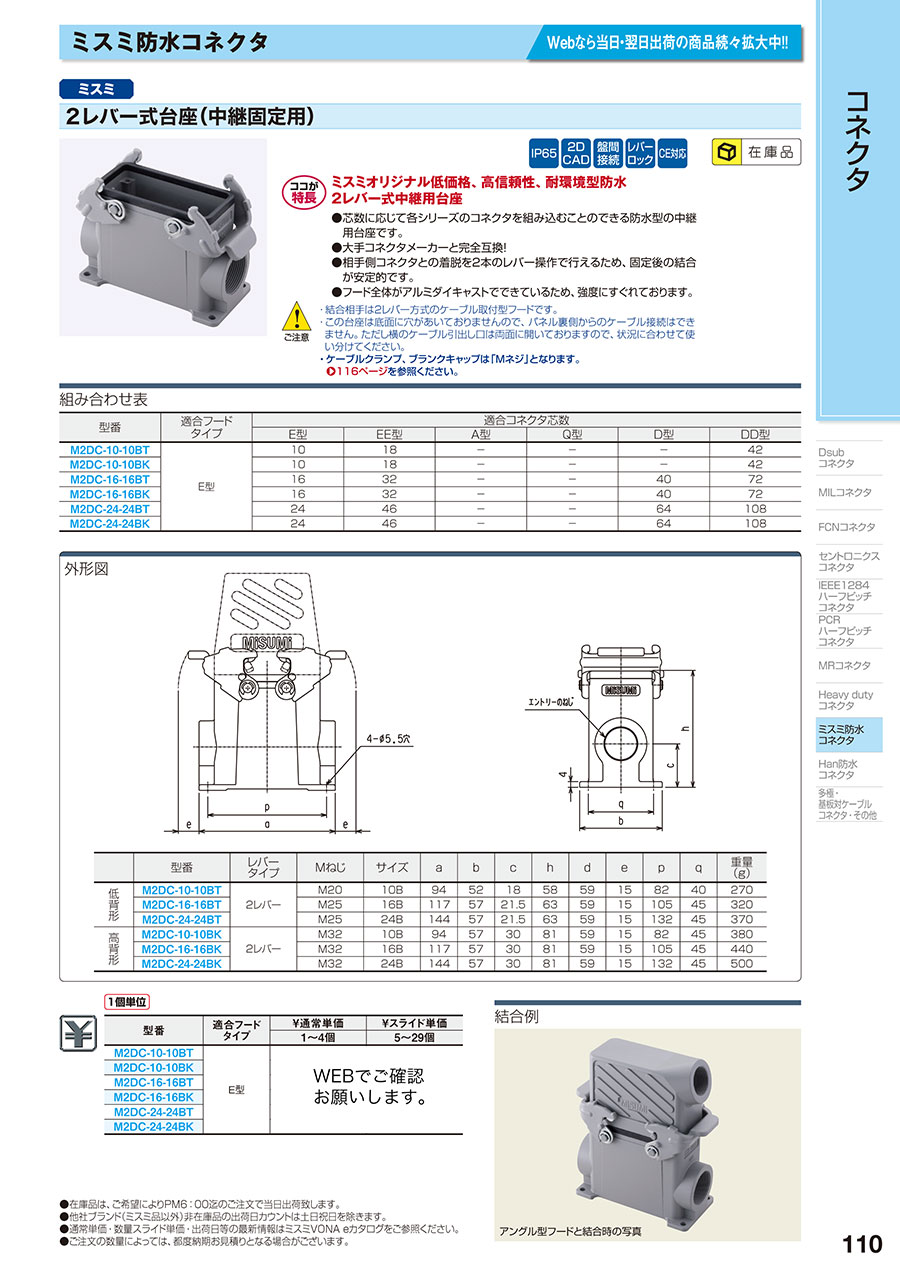

ミスミオリジナル低価格、高信頼性、耐環境型防水２レバー式中継用台座
●芯数に応じて各シリーズのコネクタを組み込むことのできる防水型の中継用台座です。
●大手コネクタメーカーと完全互換！
●相手側コネクタとの着脱を2本のレバー操作で行えるため、固定後の結合が安定的です。
●フード全体がアルミダイキャストでできているため、強度にすぐれております。
・結合相手は2レバー方式のケーブル取付型フードです。
・この台座は底面に穴があいておりませんので、パネル裏側からのケーブル接続はできません。ただし横のケーブル引出し口は両面に開いておりますので、状況に合わせて使い分けてください。
・ケーブルクランプ、ブランクキャップは「Mネジ」となります。
P116を参照ください。
