ミスミ防水１レバー式台座（中継固定用）
- 通常単価(税別)
- 2,620円～8,317円
- 税込単価
- 2,882円～9,149円
【特長】ミスミオリジナルの、低価格、耐環境型中継固定用防水1レバー台座です。芯...
詳細情報を確認する規格・仕様：
- IP65
- 電源用
- 盤間接続
- レバーロック
- 種類
- その他
- 適合コネクタ形状
- 角型
- 商品種類
- Heavy duty
- 保護機能(耐環境性)
- IP65
- 適合フードタイプ
- E型
未確定：候補が7型番あります。
商品仕様
規格表
| 型番 | 適合フード タイプ |
| M1DC-06-06BT | E型 |
| M1DC-10-10BT | |
| M1DC-10-10BK | |
| M1DC-16-16BT | |
| M1DC-16-16BK | |
| M1DC-24-24BT | |
| M1DC-24-24BK |
概要仕様
組み合わせ表
| 型式 | 適合フード タイプ | 適合コネクタ芯数 | |||||
| E型 | EE型 | A型 | Q型 | D型 | DD型 | ||
| M1DC-06-06BT | E型 | 6 | 10 | − | − | − | 24 |
| M1DC-10-10BT | 10 | 18 | − | − | − | 42 | |
| M1DC-10-10BK | 10 | 18 | − | − | − | 42 | |
| M1DC-16-16BT | 16 | 32 | − | − | 40 | 72 | |
| M1DC-16-16BK | 16 | 32 | − | − | 40 | 72 | |
| M1DC-24-24BT | 24 | 46 | − | − | 64 | 108 | |
| M1DC-24-24BK | 24 | 46 | − | − | 64 | 108 | |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,620円 ( 2,882円 ) | 在庫品1日目当日出荷可能 |
7,845円 ( 8,630円 ) | 在庫品1日目当日出荷可能 |
3,050円 ( 3,355円 ) | 在庫品1日目当日出荷可能 |
7,686円 ( 8,455円 ) | 在庫品1日目当日出荷可能 |
3,550円 ( 3,905円 ) | 在庫品1日目当日出荷可能 |
8,317円 ( 9,149円 ) | 在庫品1日目当日出荷可能 |
3,170円 ( 3,487円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
ミスミオリジナルの、低価格、耐環境型中継固定用防水1レバー台座です。
芯数に応じて各シリーズのコネクタを組み込むことのできる防水型のパネル台座です。
大手コネクタメーカーと完全互換性があります。
フード全体がアルミダイキャストでできているため、強度に優れております。
ミスミオリジナル低価格、高信頼性、耐環境型防水
１レバー式中継用台座
●芯数に応じて各シリーズのコネクタを組み込むことのできる防水型の中継用台座です。
●大手コネクタメーカーと完全互換！ しかも20％コストダウン！
●フード全体がアルミダイキャストでできているため、強度にすぐれております。
・結合相手は1レバー方式のケーブル取付型フードになります。
・防水機能保持のためケーブル引き出し口にはケーブルクランプをご使用下さい。
・ケーブルクランプは「Mネジ」となります。P116を参照ください。

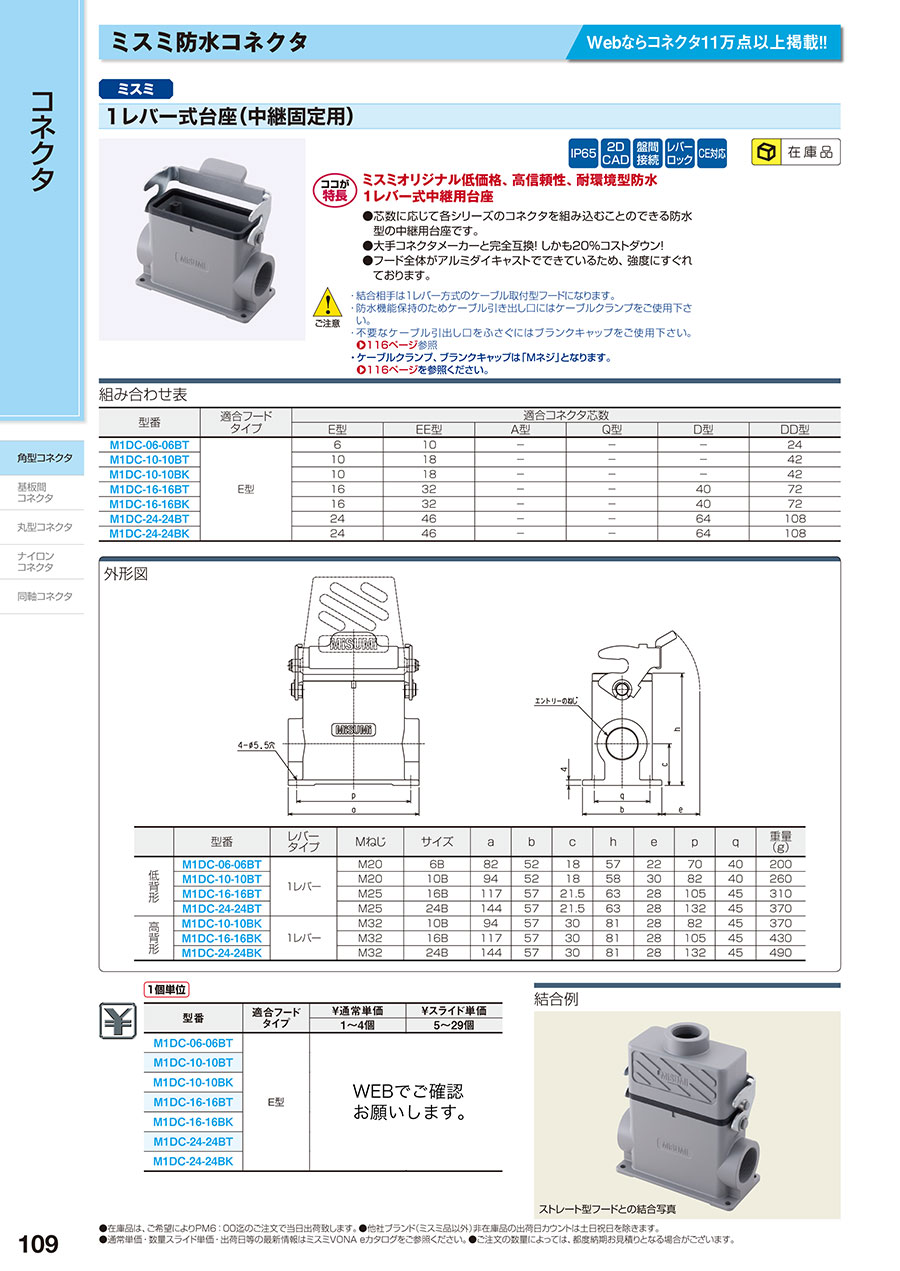

カタログ
