未確定：候補が14型番あります。
種類
~mm- その他
代表規格
~mmHan-E型相当品(芯)
~mm- 6
- 10
- 16
- 24
Han-EE型相当品(芯)
~mm- 10
- 18
- 32
- 46
Han-D型相当品(芯)
~mm- 40
- 64
Han-DD型相当品(芯)
~mm- 24
- 42
- 72
- 108
CAD
- 2D
出荷日
- すべて
- 当日出荷可能
ミスミ防水１レバー式台座（パネル取付用）
規格・仕様：
- IP65
- 電源用
- 盤間接続
- レバーロック
- 適合コネクタ形状
- 角型
- 商品種類
- Heavy duty
- 保護機能(耐環境性)
- IP65
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
対象商品はこちら
*左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。
*型式末尾が「-R6」の商品のみ対象となります。
*在庫限りの販売となります。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
未確定：候補が14型番あります。
商品仕様
規格表
| 型番 | 適合フード タイプ |
| M1DP-06-06B | E型 |
| M1DP-10-10B | |
| M1DP-16-16B | |
| M1DP-24-24B | |
| M1DPF-06-06B | E型 （ふた付き） |
| M1DPF-10-10B | |
| M1DPF-16-16B | |
| M1DPF-24-24B | |
| M1DPP-03-03A | A型 |
| M1DPA-03-03A | |
| M1DPA-03-10A | |
| M1DPA-03-16A |
概要仕様
組み合わせ表
| 型式 | 適合フード タイプ | 台座 タイプ | 適合コネクタ芯数 | ||||
| E型(ネジ式) | E型(圧着式) | A型 | D型 | DD型 | |||
| M1DP-06-06B | E型 | ふた無し | 6 | 6 | − | − | 24 |
| M1DP-10-10B | 10 | 10 | − | − | 42 | ||
| M1DP-16-16B | 16 | 16 | − | − | 72 | ||
| M1DP-24-24B | 24 | 24 | − | − | − | ||
| M1DPF-06-06B | E型 | ふた付き | 6 | 6 | − | − | 24 |
| M1DPF-10-10B | 10 | 10 | − | − | 42 | ||
| M1DPF-16-16B | 16 | 16 | − | − | 72 | ||
| M1DPF-24-24B | 24 | 24 | − | − | − | ||
| M1DPP-03-03A | Ａ型 | − | − | − | − | 7 | − |
| M1DPA-03-03A | − | − | 3 | − | − | ||
| M1DPA-03-10A | − | − | 10 | 15 | − | ||
| M1DPA-03-16A | − | − | 16 | 25 | − | ||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,420円 ( 2,662円 ) | 在庫品1日目当日出荷可能 |
2,470円 ( 2,717円 ) | 在庫品1日目当日出荷可能 |
2,570円 ( 2,827円 ) | 在庫品1日目当日出荷可能 |
3,000円 ( 3,300円 ) | 在庫品1日目当日出荷可能 |
830円 ( 913円 ) | 在庫品1日目当日出荷可能 |
2,000円 ( 2,200円 ) | 在庫品1日目当日出荷可能 |
1,303円 ( 1,433円 ) | 在庫品1日目当日出荷可能 |
2,189円 ( 2,408円 ) | 在庫品1日目当日出荷可能 |
3,870円 ( 4,257円 ) | 在庫品1日目当日出荷可能 |
3,510円 ( 3,861円 ) | 在庫品1日目当日出荷可能 |
3,640円 ( 4,004円 ) | 在庫品1日目当日出荷可能 |
3,810円 ( 4,191円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
342円 ( 376円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
ミスミオリジナルの、低価格、高信頼性、耐環境型防水1レバー台座です。
芯数に応じて各シリーズのコネクタを組み込むことのできる防水型のパネル台座です。
大手コネクタメーカーと完全互換性があります。
相手側コネクタとの着脱を一本のレバー操作で行えるため、装着や取り外しが簡単に行えます。
フード全体がアルミダイキャストでできているため、強度に優れております。
結合相手は1レバー方式のケーブル取付型フードになります。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
対象商品はこちら
*左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。
*型式末尾が「-R6」の商品のみ対象となります。
*在庫限りの販売となります。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
ミスミオリジナル低価格、高信頼性、耐環境型
防水１レバー台座
●芯数に応じて各シリーズのコネクタを組み込むことのできる防水型のパネル台座です。
●大手コネクタメーカーと完全互換！
●相手側コネクタとの着脱を一本のレバー操作で行えるため、装着や取り外しが簡単に行えます。
●フード全体がアルミダイキャストでできているため、強度に優れております。
・結合相手は1レバー方式のケーブル取付型フードになります。

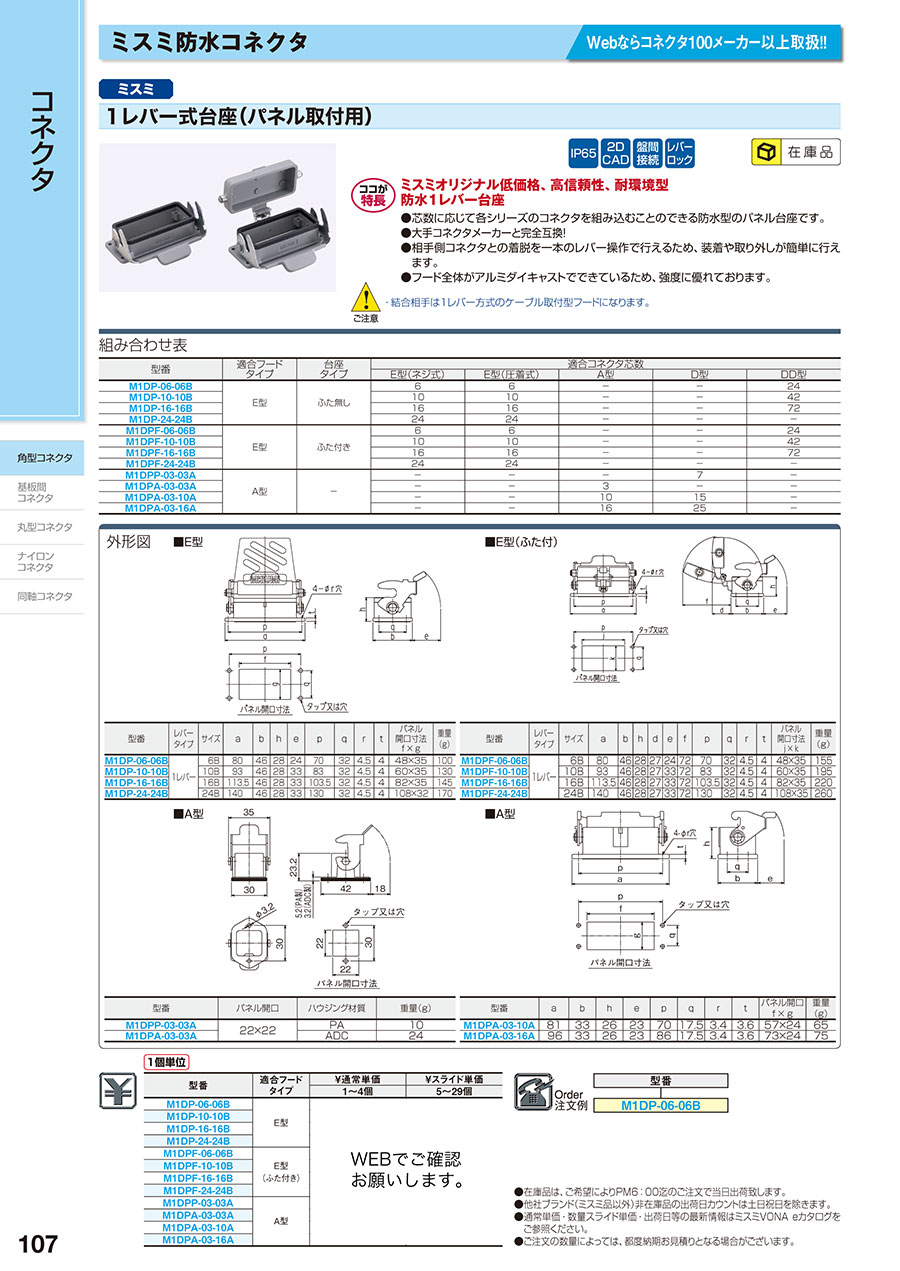

カタログ
商品担当おすすめ
ミスミ防水１レバー式台座（パネル取付用）のレビュー
装置と装置の接続
5
5.02022/02/07
ハーティングと互換性もあり選択しやすいです。比べても遜色有りませんし価格も安いので助かります。
1人が参考にしています。
互換性 高し
5
5.02021/07/30
大手メーカのコネクタハウジングとの勘合は、全く問題有りません。価格、納期的に、ミスミ製の本製品の方が優れていると思います...もっと読む
1人が参考にしています。
上部から熱湯が掛かる場所で使用
4
4.02020/08/05
今までは、普通の防水仕様のコネクタを使用していましたが、劣化して漏電するので目先を変えてこの商品を使用してみようと思い購...もっと読む
1人が参考にしています。
