ミスミ防水E型コネクタ（圧着式結線）
- 通常単価(税別)
- 1,962円～3,526円
- 税込単価
- 2,158円～3,879円
通常出荷日：在庫品1日目当日出荷可能
【特長】ミスミオリジナルの、低価格、耐環境型防水E型コネクタです。高信頼性かつ、作業時間の短縮が可能な...
詳細を確認
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型番 | 単体 芯数 | タイプ | 適合フード |
| MCON-E06-SP | 6 | オス (ピン） | E型 |
| MCON-E10-SP | 10 | ||
| MCON-E16-SP | 16 | ||
| MCON-E24-SP | 24 | ||
| MCON-E06-SS | 6 | メス （ソケット） | |
| MCON-E10-SS | 10 | ||
| MCON-E16-SS | 16 | ||
| MCON-E24-SS | 24 |
概要仕様
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,962円 ( 2,158円 ) | 在庫品1日目当日出荷可能 |
2,001円 ( 2,201円 ) | 在庫品1日目当日出荷可能 |
2,448円 ( 2,693円 ) | 在庫品1日目当日出荷可能 |
3,029円 ( 3,332円 ) | 在庫品1日目当日出荷可能 |
2,821円 ( 3,103円 ) | 在庫品1日目当日出荷可能 |
3,202円 ( 3,522円 ) | 在庫品1日目当日出荷可能 |
2,914円 ( 3,205円 ) | 在庫品1日目当日出荷可能 |
3,526円 ( 3,879円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
ミスミオリジナルの、低価格、耐環境型防水E型コネクタです。
高信頼性かつ、作業時間の短縮が可能な圧着結線です。
大手コネクタメーカーと完全互換性があります。
オス、メスを確認の上ご発注下さい。
ミスミオリジナル低価格、高信頼性、耐環境型防水Ｅ型コネクタ
●高信頼性かつ作業時間の短縮が可能な圧着結線です。
●大手コネクタメーカーと完全互換！
●UL File No.E337870
定格電流:16A
定格電流:AC500V（VDE）、AC600V（UL、CSA）
適応電線サイズ:AWG20～AWG14、または0.5mm2～2.5mm2
使用温度範囲：−40〜125℃
・ケーブル接続は圧着式となります。
・コンタクトは、Eコンタクトになります。
・コネクタにはフードや台座は付属しておりません。別途ご購入下さい。
・コネクタには台座を付けずにパネルに直接取付ができますが、そのときは防水性能はなくなります。

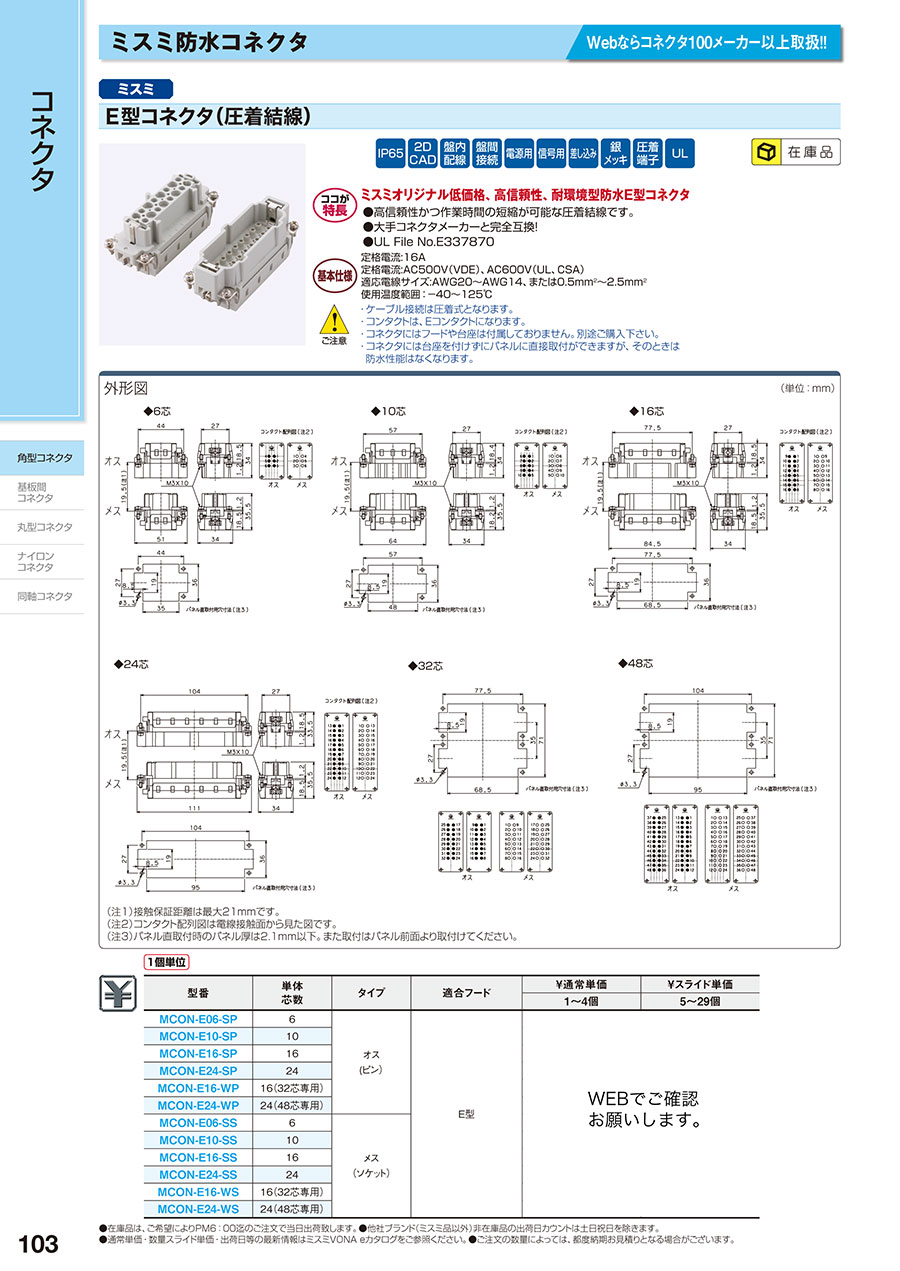

カタログ
