MTシリーズ (30A M4・組端子台)
未確定：候補が7型番あります。
商品仕様
規格表
| 型式 |
| MT-30-2PK |
| 型式 | 極数 | 質量(g) |
| MT-30-2PK | 2極 | 35.2 |
| MT-30-3PK | 3極 | 38.2 |
| MT-30-4PK | 4極 | 50 |
| MT-30-6PK | 6極 | 73 |
| MT-30-8PK | 8極 | 97.5 |
| MT-30-10PK | 10極 | 122 |
| MT-30-12PK | 12極 | 146 |
概要仕様
本体寸法図（単位：ｍｍ）
適合圧着端子
仕様
| 定格電圧 | 600V |
| 定格電流 | 30A |
| 耐電圧 | AC2000V MIN |
| 絶縁抵抗 | 500MΩ以上 DC500V |
| 適合電線 | AWG22～10 |
| ネジ | M4(スチール 亜鉛メッキ) |
| 導電板 | 銅合金 Niメッキ |
| トルク値 | 1.2N・ｍ |
| 端子間ピッチ | 13mm |
| 使用温度範囲 | −40℃〜＋80℃ |
| 本体材質 | ポリカーボネイド UL94-V2 |
| C−ULナンバー | E102914 |
■専用ショートバー：商品ページ
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
324円 ( 356円 ) | 在庫品1日目当日出荷可能 |
436円 ( 480円 ) | 在庫品1日目当日出荷可能 |
431円 ( 474円 ) | 在庫品1日目当日出荷可能 |
577円 ( 635円 ) | 在庫品1日目当日出荷可能 |
751円 ( 826円 ) | 在庫品1日目当日出荷可能 |
880円 ( 968円 ) | 在庫品1日目当日出荷可能 |
1,037円 ( 1,141円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【仕様】
・MTシリーズ（30A M4・組端子台）
・600V30Aネジブロック端子台です。
【ココが特長】
組立不要！完成品で発送します。
●そのまま取り付けが出来る組端子台です。
●600V30Aネジブロック端子台です。
●M4ネジの汎用タイプです。
●丸型、Y型圧着端子共用です。
組立不要！完成品で発送します。
●そのまま取り付けが出来る組端子台です。
●600V30Aネジブロック端子台です。
●M4ネジの汎用タイプです。
●丸型、Y型圧着端子共用です。

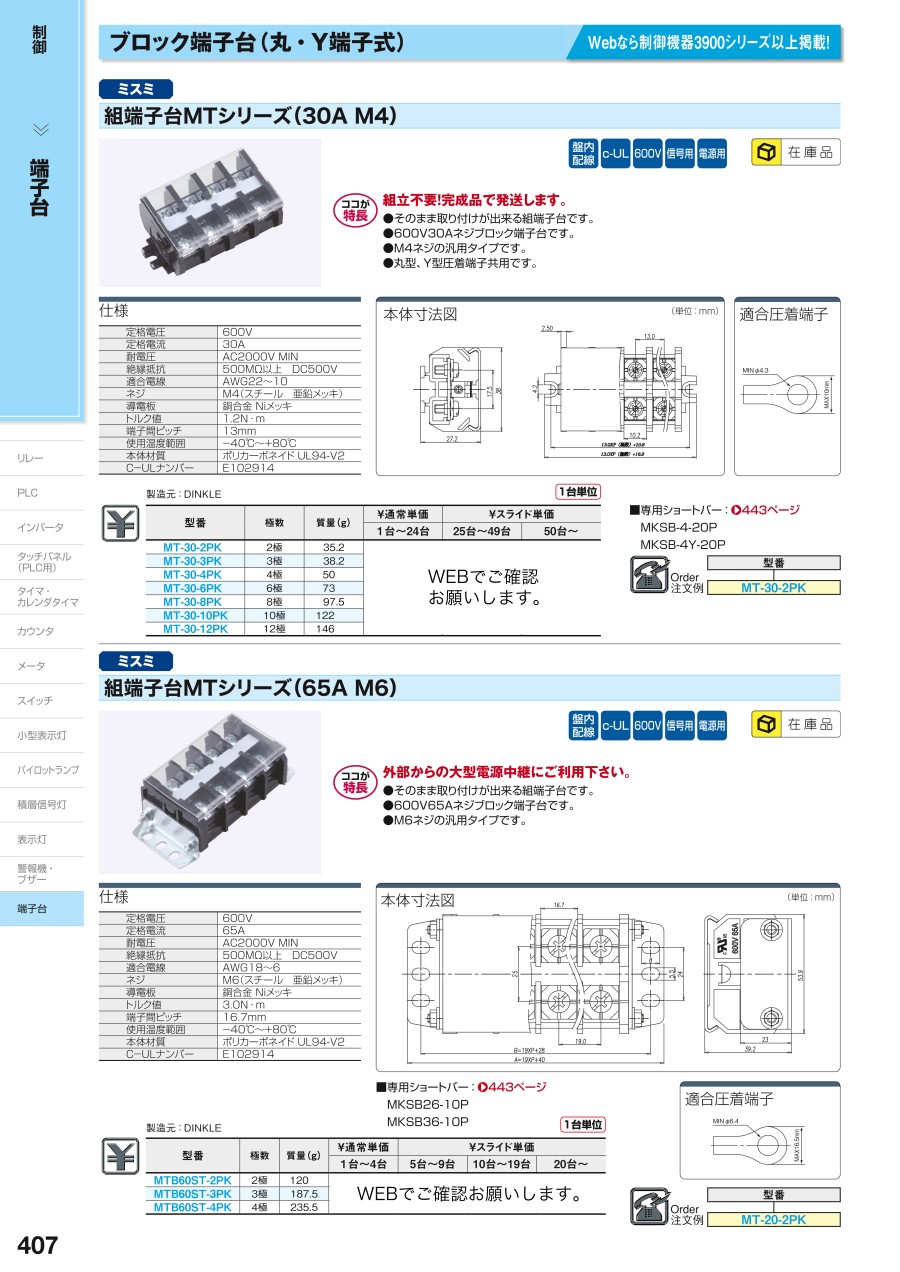

カタログ
商品担当おすすめ
MTシリーズ (30A M4・組端子台)のレビュー
端子台
5
5.02017/09/26
スペースの無い盤に購入しました。
部品1個でも送料無料には驚きました。
6人が参考にしています。
ありえないです。
1
1.02019/03/11
出荷当日の昼になって、いきなり電話で「在庫切れなので、いつ出荷になるかわかりません」といわれました。
夕方連絡が来て、3...もっと読む
ミスミからのコメント
この度はお客様に多大なるご迷惑をおかけし大変申し訳ございませんでした。頂きましたご意見につきましては、関係部門とも連携をし今後の改善に努めさせていただきます。引き続き忌憚ないご意見・ご要望頂けますと幸いです。よろしくお願い致します。
5人が参考にしています。
配線の中継
5
5.02021/01/23
配線の中継に使用しました。
省スペースで配置できるのでありがたいです。
1人が参考にしています。
制御盤に使用しました
4
4.02023/03/09
制御盤の中の部品として使用しました。いつも利用していた他社製品が欠品していたので今回購入しました。手頃な価格帯でしたし品...もっと読む
0人が参考にしています。
自社製品の内部配線用
5
5.02021/12/30
自社製品の内部配線用に使用しました。配線の取り回しや分岐など容易になりとても助かっています。
0人が参考にしています。
