MTシリーズ (15A M3・組端子台)
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| MT-10-2PK |
| 型式 | 極数 | 質量(g) |
| MT-10-2PK | 2極 | 16 |
| MT-10-3PK | 3極 | 22.5 |
| MT-10-8PK | 8極 | 56.3 |
| MT-10-10PK | 10極 | 69.5 |
概要仕様
本体寸法図（単位：ｍｍ）
適合圧着端子
3703ページ～仕様
| 定格電圧 | 600V |
| 定格電流 | 15A |
| 耐電圧 | AC2000V MIN |
| 絶縁抵抗 | 500MΩ以上 DC500V |
| 適合電線 | AWG22～14 |
| ネジ | M3(スチール・亜鉛メッキ) |
| 導電板 | 銅合金 Niメッキ |
| トルク値 | 0.5N・ｍ |
| 端子間ピッチ | 8.8mm |
| 使用温度範囲 | −40℃〜＋80℃ |
| 本体材質 | ポリカーボネイド UL94-V2 |
| C−ULナンバー | E102914 |
■専用ショートバー：商品ページ
詳細情報
基本情報
【仕様】
・MTシリーズ（15A M3・組端子台）
・600V15Aネジブロック端子台です。
【ココが特長】
組立不要!完成品で発送します。
●そのまま取り付けが出来る組端子台です。
●600V15Aネジブロック端子台です。
●M3ネジの汎用タイプです。
●丸型、Y型圧着端子共用です。
組立不要!完成品で発送します。
●そのまま取り付けが出来る組端子台です。
●600V15Aネジブロック端子台です。
●M3ネジの汎用タイプです。
●丸型、Y型圧着端子共用です。

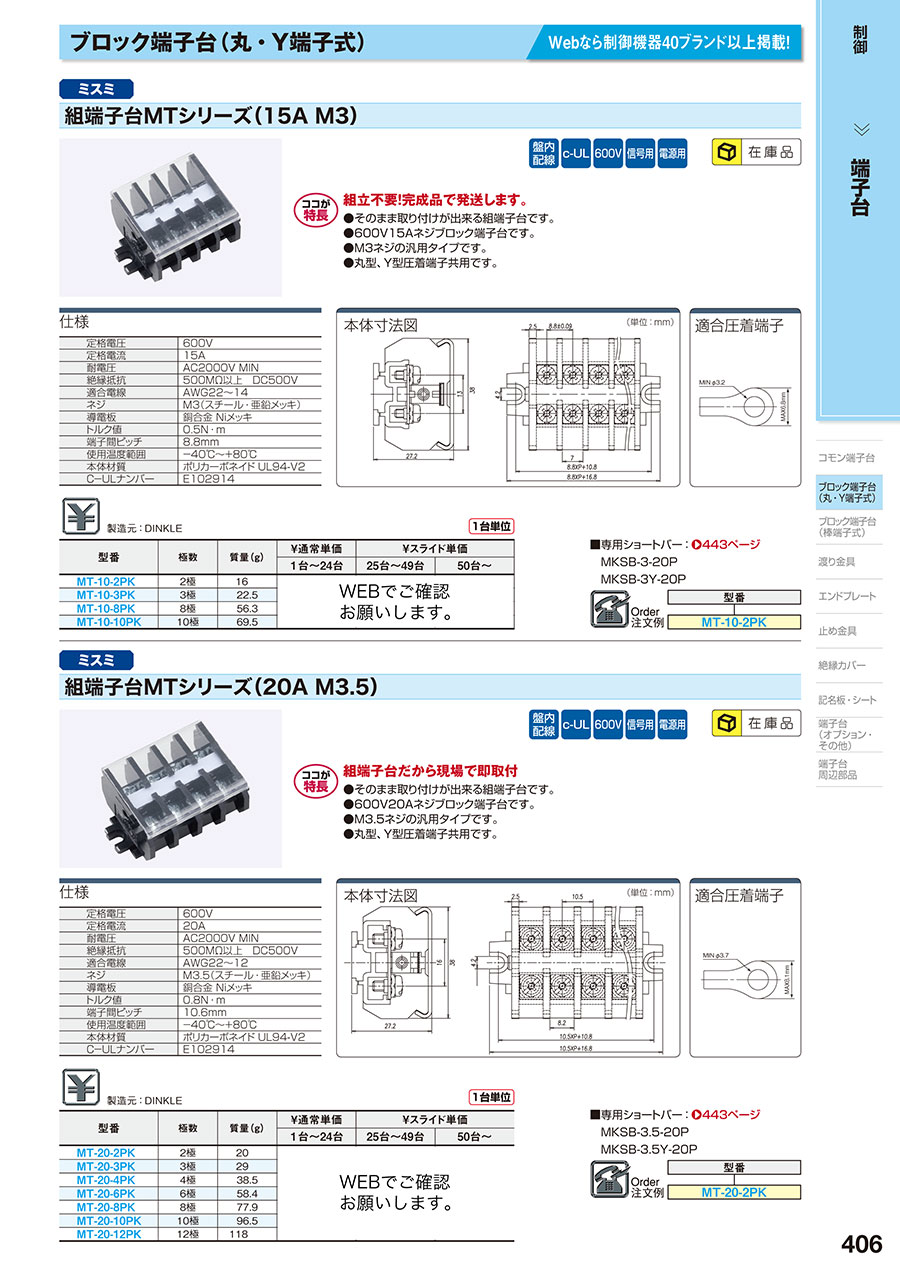

カタログ
