ミスミ

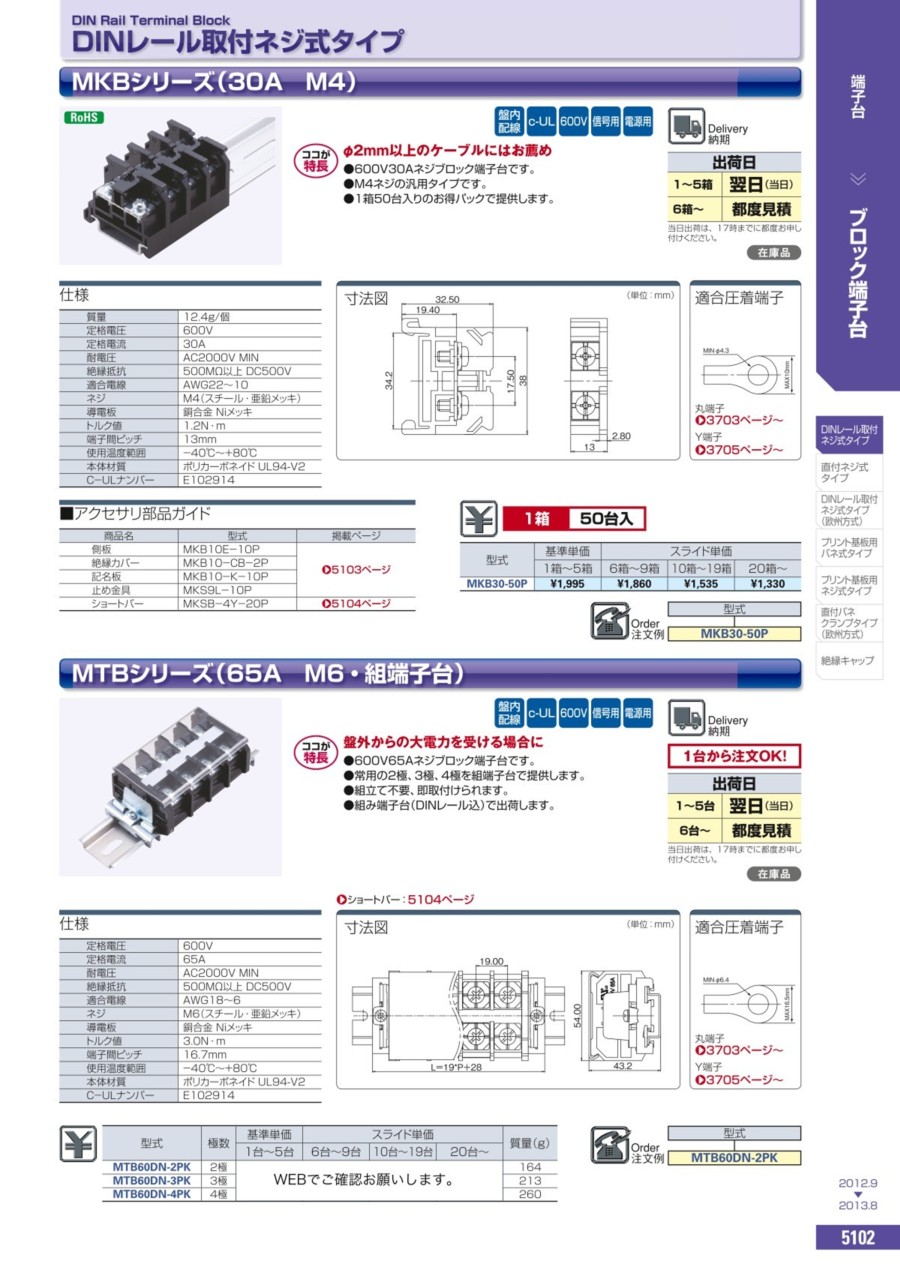

MTBシリーズ (65A　M6・組端子台)

MTBシリーズ (65A　M6・組端子台)
未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

規格表

型式
MTB60DN-2PK

型式極数質量(g)
MTB60DN-2PK2極164
MTB60DN-3PK3極213
MTB60DN-4PK4極260

概要仕様

適合圧着端子

丸端子
3703ページ～
Y端子
3705ページ～

寸法図
（単位：ｍｍ）


>> ショートバー：5104ページ
仕様
定格電圧600V
定格電流65A
耐電圧AC2000V MIN
絶縁抵抗500MΩ以上 DC500V
適合電線AWG18～6
ネジM6(スチール・亜鉛メッキ)
導電板銅合金 Niメッキ
トルク値3.0N・ｍ
端子間ピッチ16.7mm
使用温度範囲−40℃〜＋80℃
本体材質ポリカーボネイド UL94-V2
C−ULナンバーE102914

型番リスト

表示件数
  • 1
    • 型番
    注文停止中
    MTB60DN-2PK
    注文停止中
    MTB60DN-3PK
    注文停止中
    MTB60DN-4PK

    極数

    (極)

    		RoHS?最小発注数量
    2
    10
    1個
    3
    10
    1個
    4
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    995円
    ( 1,095円 )
    在庫品1日目当日出荷可能
    1,206円
    ( 1,327円 )
    在庫品1日目当日出荷可能
    1,392円
    ( 1,531円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【仕様】
    ・65A M6 組端子台（大電力用）
    ・組立て不要、即取付け可能。

    【ココが特長】
    盤外からの大電力を受ける場合に
    ●600V65Aネジブロック端子台です。
    ●常用の2極、3極、4極を組端子台で提供します。
    ●組立て不要、即取付けられます。
    ●組み端子台（DINレール込）で出荷します。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    MTBシリーズ (65A　M6・組端子台)のレビュー
    4.6平均満足度：4.63件のレビュー
    配線の中継用
    5
    満足度：5.02023/05/22
    比較的太い配線に使ってますが 全体の強度が高く、しっかりしているので 安心して使っています
    0人が参考にしています。
    サーボモータ動力線の中継
    5
    満足度：5.02018/04/24
    設備への配線で中継をしたい場所に使用しております。 DINレール取り付けで使い勝手が良く，作りも堅牢でしっかりしたもので...もっと読む
    0人が参考にしています。
    電源ケーブルの中継
    4
    満足度：4.02017/06/23
    取り付け部の強度がしっかりしており、良かったです。 次回も、このシリーズから選択したいと考えております。
    0人が参考にしています。
    3件全て見る
