MKBシリーズ (15A　M3)【50個入り】

MKBシリーズ (15A　M3) MKB10-50P
通常単価(税別)
2,189円
税込単価
2,408円
通常出荷日：在庫品1日目当日出荷可能

【仕様】・汎用のM3ネジタイプ・600V15Aネジブロック端子台です。

型番:

MKB10-50P
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：
パック (50個入り)

MKB10-50Pの仕様・寸法情報

結線方式
ネジ
取付方式
DINレール取付
部品/完成品
バラ部品
ネジサイズ
M3
入出力数
1対1
定格電流（JIS）(A)
15
仕様
ネジクランプ
取得規格
C-UL
端子間ピッチ(mm)
8.8
RoHS?
10
chemSHERPA
調査中

商品仕様

規格表

型式
MKB10-50P


概要仕様

適合圧着端子

丸端子
3703ページ～
Ｙ端子
3705ページ～

寸法図
（単位：ｍｍ）
MKBシリーズ (15A　M3):関連画像

仕様
質量7.1g/個
定格電圧600V
定格電流15A
耐電圧AC2000V MIN
絶縁抵抗500MΩ以上 DC500V
適合電線AWG22～14
ネジM3(スチール、亜鉛メッキ)
導電板銅合金 Niメッキ
トルク値0.5N・ｍ
端子間ピッチ8.8mm
使用温度範囲−40℃〜＋80℃
本体材質ポリカーボネイド UL94-V2
C−ULナンバーE102914
■アクセサリ部品ガイド
商品名型式掲載ページ
側板MKB10E−10P商品ページ
絶縁カバーMKB10−CB−2P
記名板MKB10−K−10P
止め金具MKS9L−10P
ショートバーMKSB−3Y−20P商品ページ

型番リスト

表示件数
  • 1
    • 型番
    MKB10-50P
    RoHS?最小発注数量
    10
    1パック

    50個入り

    通常単価(税別) (税込単価)
    通常出荷日
    2,189円
    ( 2,408円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【仕様】
    ・汎用のM3ネジタイプ
    ・600V15Aネジブロック端子台です。

    【ココが特長】
    ●600V15Aネジブロック端子台です。
    ●M3ネジの汎用タイプです。
    ●1箱50台入りのお得パックで提供します。

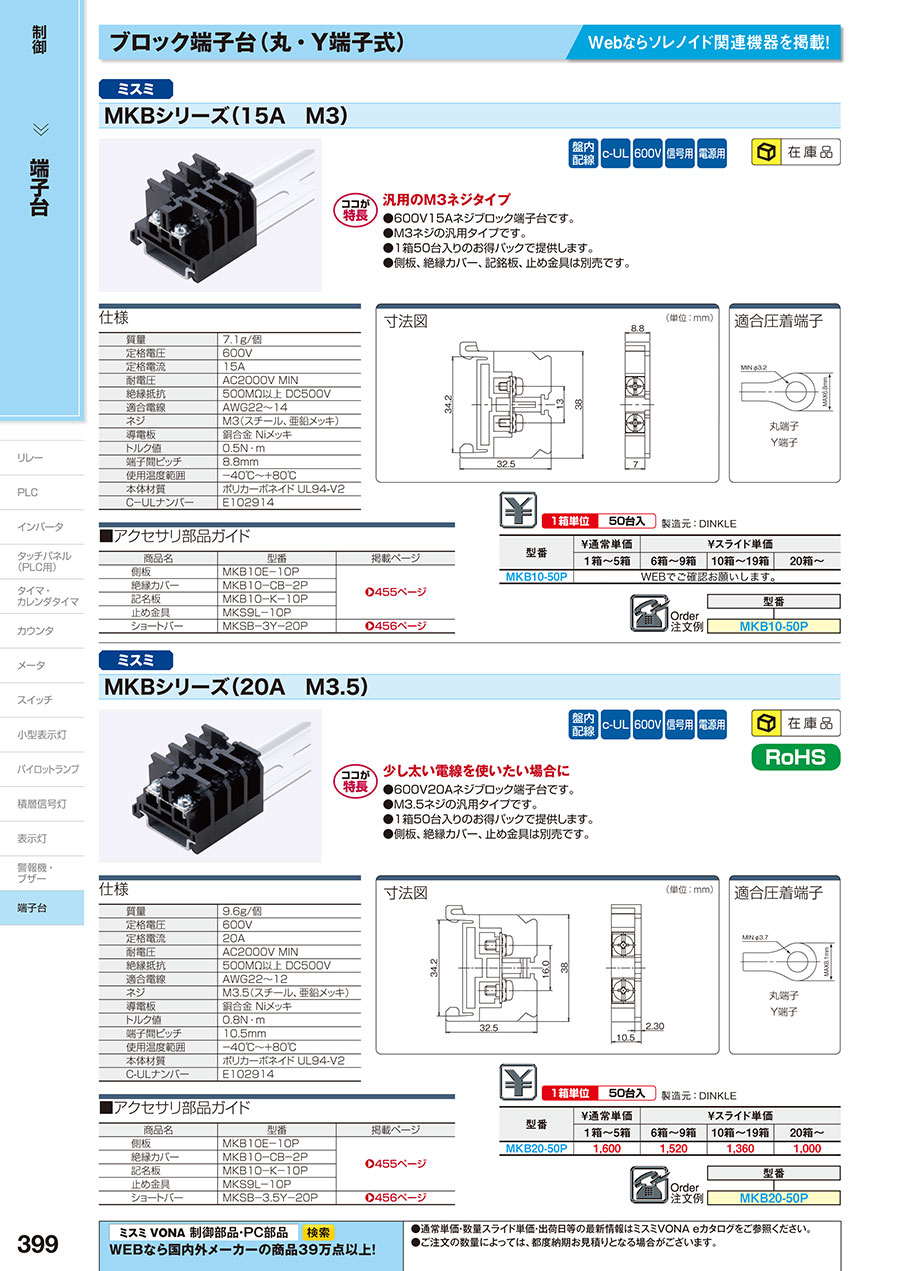

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    EC-399

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    MKBシリーズ (15A　M3)の型番MKB10-50Pのページです。 型番MKB10-50Pに関する仕様情報を記載しております。
    MKBシリーズ (15A　M3)のレビュー
    4平均満足度：4.06件のレビュー
    制御盤製作用
    4
    満足度：4.02023/06/29
    制御盤の端子として使用しています。ＤＩＮレールに対する勘合は、きつ目でよいです。ただ、内部の板金の固定が思ったほど強くな...もっと読む
    0人が参考にしています。
    配線
    4
    満足度：4.02021/06/29
    必要な数に調整でき、空いているスペースなどにも設置できる。 ただ、線を取り付ける時はやや不安定
    0人が参考にしています。
    端子台
    4
    満足度：4.02020/04/26
    他の端子台と同じように問題なく使用できました。またの機会に購入したいと思います。
    0人が参考にしています。
    電装部に使用
    4
    満足度：4.02019/08/08
    安価、ＤＩＮレールに取り付け後もマイナスドライバー等で個別に外せるのが良い。
    0人が参考にしています。
    制御盤用端子台
    5
    満足度：5.02019/01/08
    必要な数だけ増設でき、MKBシリーズなら大きさも同じなので他のサイズも並べれます。（ピッチは違います）
    0人が参考にしています。
