コモン端子台　Pコモン、Nコモン分割（棒端子用）　1対9ｘ2

Name: コモン端子台 Pコモン、Nコモン分割（棒端子用） 1対9ｘ2
Brand: ミスミ
SKU: MWS-B3102
Price: 1802 JPY
Rating: 4.3 (3 reviews)

コモン端子台　Pコモン、Nコモン分割（棒端子用）　1対9ｘ2 MWS-B3102

値下げ
当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（3件）

通常単価(税別): 1,638円

税込単価: 1,802円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

コモン端子台　単極　1対15

4.6

通常価格(税別)： 1,599円 (税込価格：1,759円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

プッシュイン接続（Push-In Design）コモン端子台 1対18 x2極

4.9

通常価格(税別)： 1,831円 (税込価格：2,014円)

通常出荷日：在庫品1日目

【用途】コモン端子台,Pコモン、Nコモン分割（棒端子用）,1対9x2欧州型コモ...

詳細情報を確認する

規格・仕様：

CE対応
電源用
盤内配線
省スペース
PLC

結線方式
ネジ
取付方式
DIN/直付け
部品/完成品
組上完成品
極数 (極)
2
ネジサイズ
M3
入出力数
1対N
定格電流（JIS） (A)
10
外形寸法 (幅4x奥行きx高さ(mm))
80ｘ57ｘ30
対応機器メーカ
任意
コモン数
双極（P、N）
圧着端子
M3

型番:

MWS-B3102

解除

閲覧中の商品と併せてご検討ください

DINレール（アルミタイプ）取付穴 4.5×25長穴 MRB

MWS-Bシリーズ

スイッチング電源（ＤＩＮレール取付、DC24V出力）

－閉じる

MWS-B3102の仕様・寸法情報

結線方式

ネジ

取付方式

DIN/直付け

部品/完成品

組上完成品

極数(極)

ネジサイズ

入出力数

1対N

定格電流（JIS）(A)

外形寸法(幅4x奥行きx高さ(mm))

80ｘ57ｘ30

対応機器メーカ

任意

コモン数

双極（P、N）

圧着端子

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型式

MWS-B3102

概要仕様

入力側端子台（TOP VIEW）

結線図

出力側端子台

外形図

（単位：mm）

電線ストリップ長さ

推奨単芯電線
VAKIV：4601ページ

仕様

定格電圧	DC24V
定格電流	10A
耐電圧	AC2000V min
絶縁抵抗	＞5000MΩ DC500V
ネジ	M2
締め付けトルク	4.5Ib−inchi(0.5085N・m)
適用電線	AWG16～26
周囲温度範囲	−55℃～＋105℃
質量	102g

材質

端子台	ポリアミド66　UL94V−0
ケース	PC＋ABS(本体)、ナイロン(留め具)
基盤	ガラスエポキシ(FR4)

【固定仕様】

・35㎜DINレール取り付け
・直付

　座繰り径8.5㎜未満、ネジ長13㎜以上

型番リスト

表示件数

型番

MWS-B3102

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

1,638円

( 1,802円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【用途】
コモン端子台,Pコモン、Nコモン分割（棒端子用）,1対9x2
欧州型コモン端子台,2極
【特長】
・クランプ型端子台で省スペースを実現
・入力P極とN極2種類の電圧を接続可能
・P極9分岐、N極9分岐を出力
・端子台：省スペーススクリュークランプタイプ
・DINレールにワンタッチで取り付け可能
・65mm×57mmの小型ケースに収めました。

【ココが特長】
クランプ型端子台で省スペースを実現しました
●入力P極とN極2種類の電圧を接続できます。
●P極9分岐、N極9分岐を出力します。
●端子台は、省スペーススクリュークランプタイプです。
●65mm×57mmの小型ケースに収めました。
●DINレールにワンタッチで取り付けられます。

【ご注意】
・接続の際には、機器側の仕様をご確認の上ご使用願います。

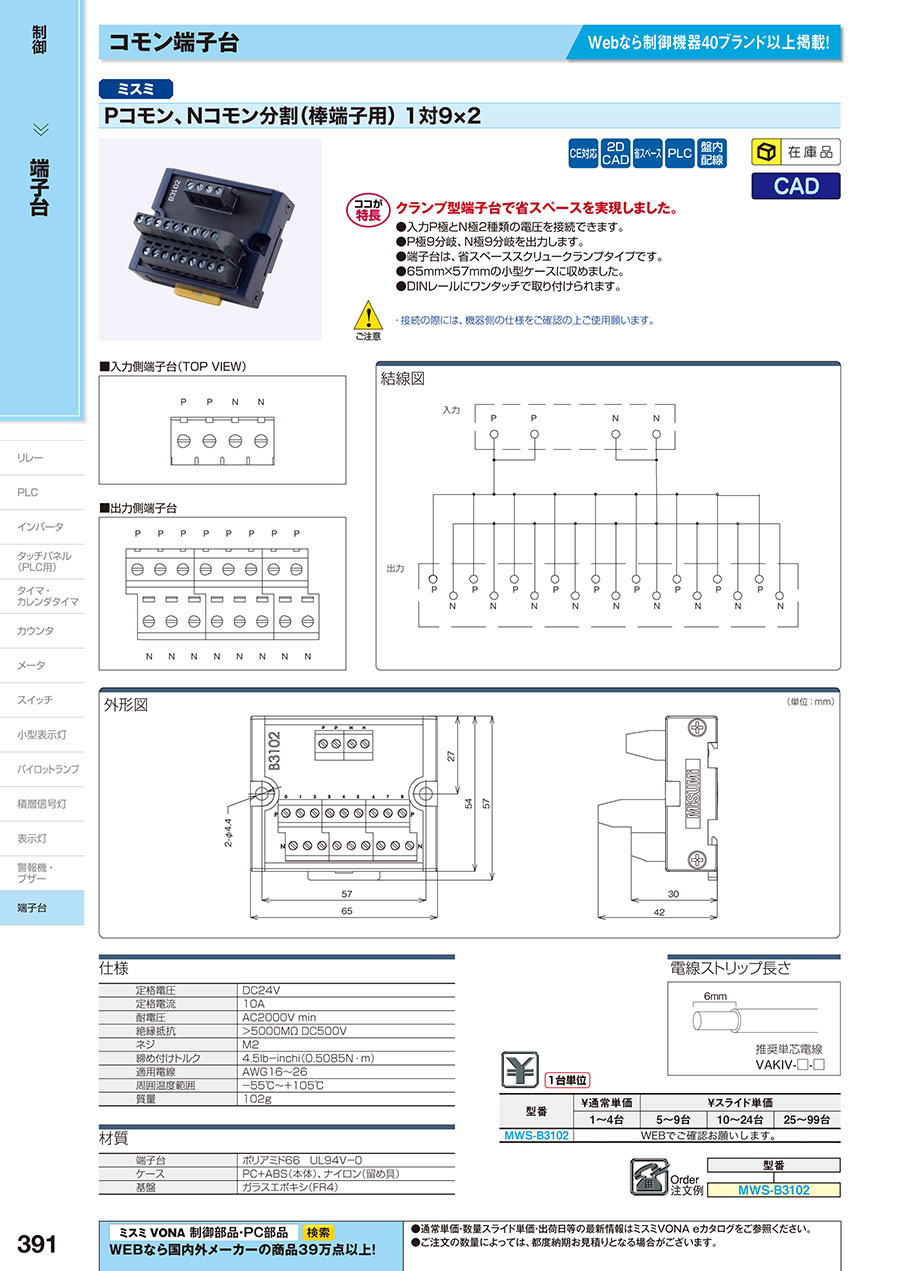

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

類似品類似品をすべて見る

ミスミ
コモン端子台　ノイズフィルター付　1対4ｘ2
5
通常価格(税別)：2,447円
在庫品1日目
当日出荷可能

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

コモン端子台　Pコモン、Nコモン分割（棒端子用）　1対9ｘ2の型番MWS-B3102のページです。型番MWS-B3102に関する仕様情報を記載しております。
