コモン端子台 ノイズフィルター付 1対4ｘ2
－閉じる
MWS-B3107-10の仕様・寸法情報
結線方式
ネジ
取付方式
DIN/直付け
部品/完成品
組上完成品
極数(極)
2
ネジサイズ
M3
入出力数
1対N
定格電流（JIS）(A)
10
外形寸法(幅4x奥行きx高さ(mm))
80ｘ57ｘ42.6
対応機器メーカ
任意
コモン数
双極（P、N）
圧着端子
圧着端子
-
-
商品仕様
規格表
概要仕様
仕様
| 定格電圧 | AC220V以下 |
| 定格電流 | 10A MAX |
| 耐電圧 | AC2000V min |
| 絶縁抵抗 | ＞2000MΩ DC500V |
| ヒューズ定格 | 10A |
| ネジ | 鉄 ニッケルメッキ |
| 締め付けトルク | 12Ib−inchi(1.356N・m) |
| 適用電線 | AWG16～26 |
| 周囲温度範囲 | −55℃～＋105℃ |
| 質量 | 128g |
材質
| 入力端子台 | ポリアミド66 UL94V−0 |
| 出力端子台 | PBT UL94V−0 |
| ケース | PC＋ABS(本体)、ナイロン(留め具) |
| 基盤 | ガラスエポキシ(FR4) |
【LED仕様】
・ヒューズ用（ｘ2）：通電時点灯
・端子台（L、N） ：通電時点灯
詳細情報
基本情報
【用途】
コモン端子台ノイズフィルター付1対4x2
電源回路を安定させたい回路にお奨め！
【特長】
・信頼度重視型コモン端子台
・安定化したAC入力を4分岐出力
・ヒューズ2回路が短絡保護に貢献（10A）
・電源フィルタが外部干渉の保護に貢献
・ヒューズ切れと電源ONをLEDで点灯
・DINレールにワンタッチで取り付け可能
信頼度重視型コモン端子台
●安定化したAC入力を4分岐出力します。
●ヒューズ2回路が短絡保護に貢献します(10A)。
●電源フィルタが外部干渉の保護に貢献します。
●ヒューズ切れと電源ONをLEDで点灯します。
●DINレールにワンタッチで取り付けられます。
・接続の際には、機器側の仕様をご確認の上ご使用願います。

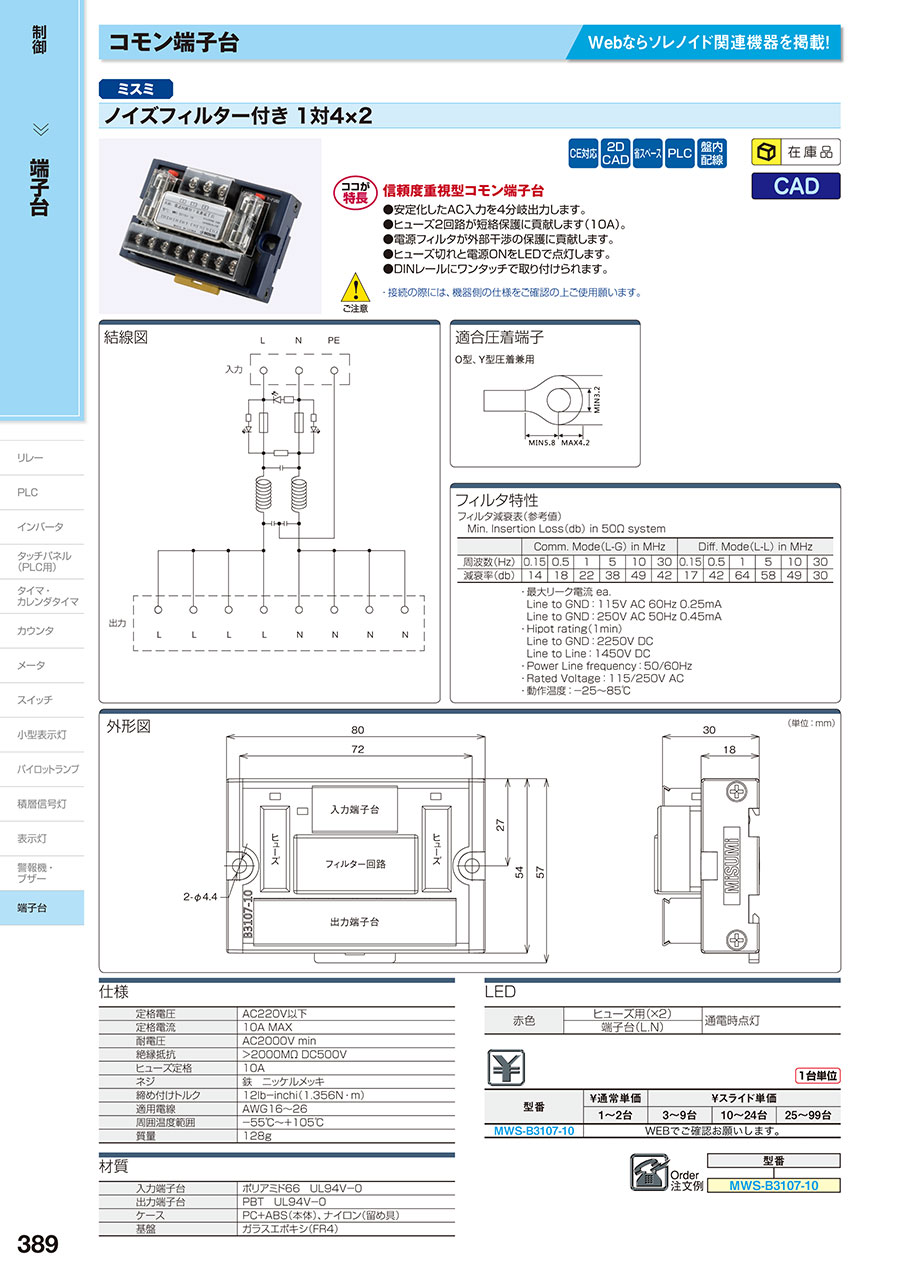

カタログ
商品担当おすすめ
コモン端子台 ノイズフィルター付 1対4ｘ2のレビュー
ショーケースの照明に使用
5
5.02020/03/11
商品展示ショーケースの照明用の電源分岐に、このコモン端子台（MWS-B3107-10）を使用しました。ショーケースに取り...もっと読む
0人が参考にしています。
