2線式センサーターミナル
- 通常単価(税別)
- 2,514円1,508円
- 税込単価
- 2,765円1,659円
通常出荷日：在庫品1日目当日出荷可能
【用途】2線式センサーターミナルMIL2線式センサー用端子台【特長】・スクリュークランプコネクタ8個搭...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
－閉じる
MWS-B3010の仕様・寸法情報
取付方法
DINレール/直付け
端子間ピッチ(mm)
5
対応機器
PLC
寸法 縦(mm)
57
寸法 横(mm)
65
寸法 奥行き(mm)
43
端子台ネジタイプ
ネジクランプ
結線方式
ネジ式
上位の接点タイプ
MILコネクタ
下位の接点タイプ
コンビコン
上位の接点の芯数（極数）(P)
10
下位の接点の芯数（極数）
2P×8
chemSHERPA
調査中
商品仕様
規格表
概要仕様
仕様
| 定格電圧 | DC24V |
| 定格電流 | 1A |
| 耐電圧 | AC2000V min |
| 絶縁抵抗 | ＞5000MΩ DC500V |
| コネクタ | MIL規格10芯 |
| 周囲温度範囲 | −55°C〜+105°C |
| クランプコネクタ | MC420−38102(DECA) |
| ネジ | M2 |
| 締め付けトルク | 2.5Ib−inchi(0.283N・ｍ) |
| 適用電線 | AWG16～26 |
| 電線ストリップ長 | 6.5ｍｍ |
| 質量 | 88g |
材質
| 端子台 | ポリアミド66 UL94V−0 |
| ケース | PC＋ABS(本体)、ナイロン(留め具) |
| 基盤 | ガラスエポキシ(FR4) |
2芯クランプコネクタ
| MC420−38102同等品 | MC 1,5/ 2−ST-3,81(フェニックスコンタクト) |
| EC381V−02P(DINKLE) |
LED
| 緑色 | 信号IN時点灯 |
詳細情報
基本情報
【用途】
2線式センサーターミナルMIL
2線式センサー用端子台
【特長】
・スクリュークランプコネクタ8個搭載
・電線をコネクタに差し込んでドライバーでクランプ結線
・センサ線を配線しやすい着脱可能なコネクタ採用
・端子台の動作（信号）をLED表示
・DINレール取付、ネジ取付け両対応
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
●スクリュークランプコネクタ8個搭載
●電線をコネクタに差し込んでドライバーでクランプ結線
●センサ線を配線しやすい着脱可能なコネクタ採用
●端子台の動作（信号）をLED表示
●DINレール取付、ネジ取付け両対応
・接続の際には、機器側の仕様を確認の上ご使用願います。
・商品本体にCEマーキングがございますが、これらは製造時点ではRoHS6物質対応でCE対応でしたが、現時点ではRoHS10物質に対応していない製品もございます。CEのRoHS指令に適合していない商品となりますので、ご了承ください。
・RoHS10非対応となっている製品は、順次対応品に切替を行っておりますので、RoHS対応状況は各商品ページの基本情報・型番リストをご確認ください。

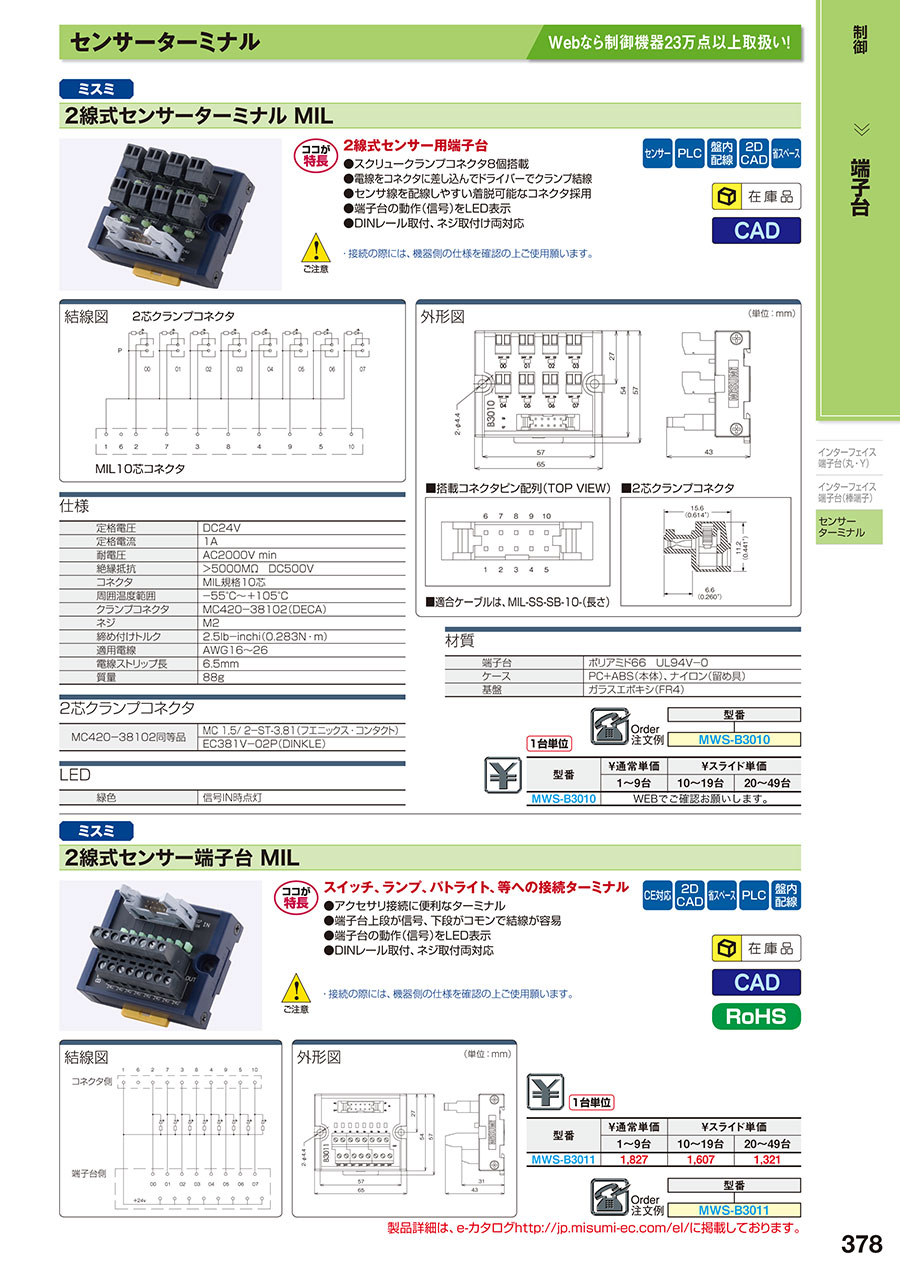

カタログ
