3線式センサーターミナル
- 通常単価(税別)
- 3,032円
- 税込単価
- 3,335円
通常出荷日：在庫品1日目当日出荷可能
【用途】3線式センサーターミナルMIL3線式センサー用端子台【特長】・スクリュークランプコネクタ8個搭...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
－閉じる
MWS-B3009の仕様・寸法情報
取付方法
DINレール/直付け
端子間ピッチ(mm)
5
対応機器
PLC
寸法 縦(mm)
57
寸法 横(mm)
65
寸法 奥行き(mm)
34.5
端子台ネジタイプ
ネジクランプ
結線方式
ネジ式
上位の接点タイプ
MILコネクタ
下位の接点タイプ
コンビコン
上位の接点の芯数（極数）(P)
10
下位の接点の芯数（極数）
3P×8
chemSHERPA
調査中
商品仕様
規格表
概要仕様

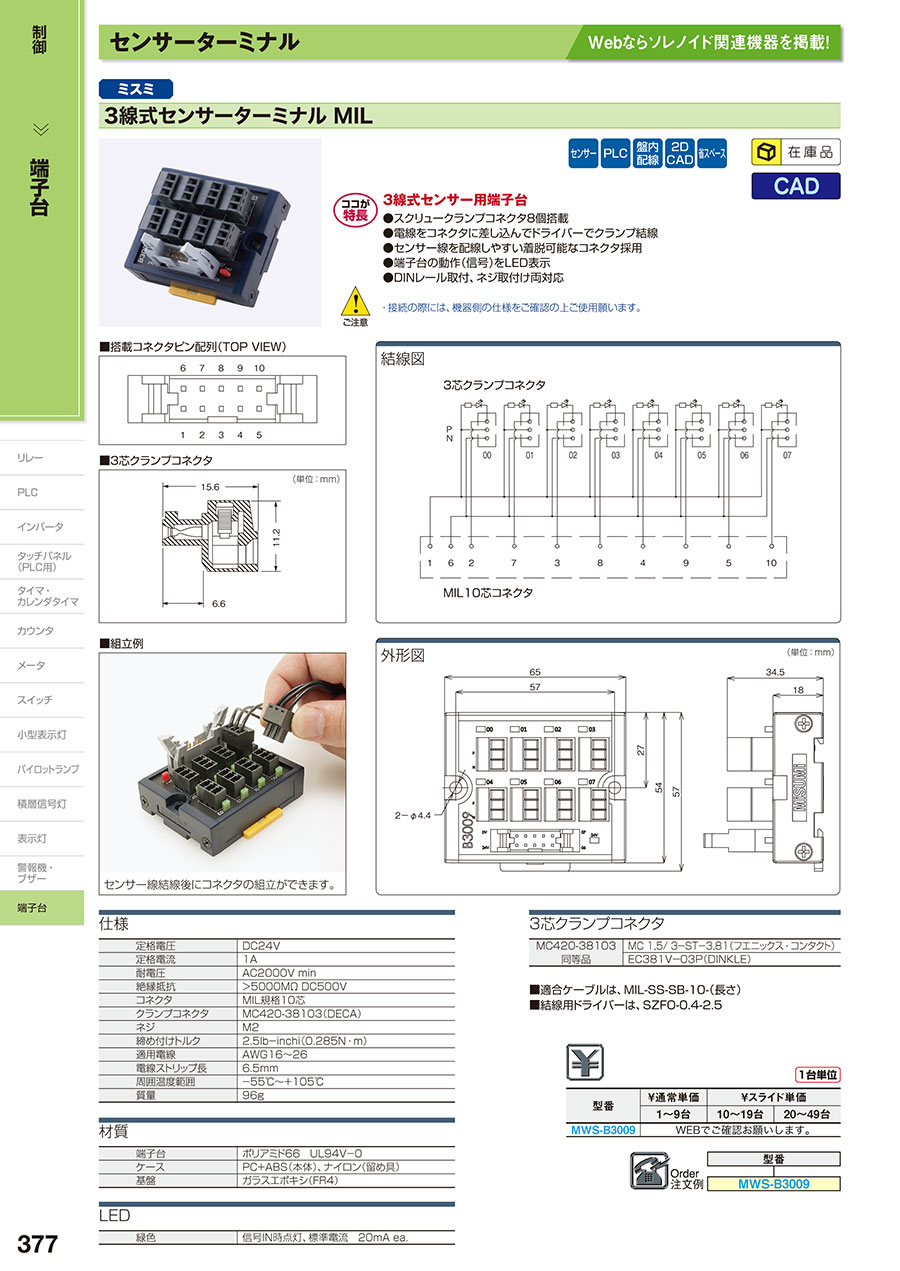

外形図（単位：mm）
仕様
| 定格電圧 | DC24V |
| 定格電流 | 1A |
| 耐電圧 | AC2000V min |
| 絶縁抵抗 | ＞5000MΩ DC500V |
| コネクタ | MIL規格10芯 |
| クランプコネクタ | MC420-38103(DECA) |
| ネジ | M2 |
| 締め付けトルク | 2.5Ib−inchi(0.285N・ｍ) |
| 適用電線 | AWG16～26 |
| 電線ストリップ長 | 6.5ｍｍ |
| 周囲温度範囲 | −55℃～＋105℃ |
| 質量 | 96g |
3芯クランプコネクタ
| MC420-38103同等品 | MC 1,5/ 3−ST−3,81(フェニックスコンタクト) |
| EC381V−03P(DINKLE) |
■結線用ドライバーは、SZFO-0.4-2.5商品ページ〜
材質
| 端子台 | ポリアミド66 UL94V−0 |
| ケース | PC＋ABS(本体)、ナイロン(留め具) |
| 基盤 | ガラスエポキシ(FR4) |
LED
| 緑色 | 信号IN時点灯 |
詳細情報
基本情報
【用途】
3線式センサーターミナルMIL
3線式センサー用端子台
【特長】
・スクリュークランプコネクタ8個搭載
・電線をコネクタに差し込んでドライバーでクランプ結線
・センサー線を配線しやすい着脱可能なコネクタ採用
・端子台の動作（信号）をLED表示
・DINレール取付、ネジ取付け両対応
●スクリュークランプコネクタ8個搭載
●電線をコネクタに差し込んでドライバーでクランプ結線
●センサー線を配線しやすい着脱可能なコネクタ採用
●端子台の動作（信号）をLED表示
●DINレール取付、ネジ取付け両対応
・接続の際には、機器側の仕様をご確認の上ご使用願います。
・商品本体にCEマーキングがございますが、これらは製造時点ではRoHS6物質対応でCE対応でしたが、現時点ではRoHS10物質に対応していない製品もございます。CEのRoHS指令に適合していない商品となりますので、ご了承ください。
・RoHS10非対応となっている製品は、順次対応品に切替を行っておりますので、RoHS対応状況は各商品ページの基本情報・型番リストをご確認ください。
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
3線式センサーターミナルの型番MWS-B3009のページです。
型番MWS-B3009に関する仕様情報を記載しております。
