PLCコネクタ端子台（三菱電機 入出力用）
- 通常単価(税別)
- 2,636円
- 税込単価
- 2,900円
【用途】三菱電機製PLCに直結可能な省スペース型端子台PLCコネクタ端子台（三...
詳細情報を確認する- コネクタ
- MILコネクタ
- 端子台クランプ
- ネジ
- 極数 (極)
- 40
- 取付方法
- DINレール/直付け
- 端子間ピッチ (mm)
- 5
- 対応機器
- PLC
- 対応機器メーカ
- 三菱電機
- 寸法 縦 (mm)
- 57
- 寸法 横 (mm)
- 110
- 寸法 奥行き (mm)
- 43.8
- 端子台極数 (極)
- 34
- 端子台タイプ
- ネジクランプ式
- 結線方式
- 裸端子/棒端子
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
MWS-B3330の仕様・寸法情報
コネクタ
MILコネクタ
端子台クランプ
ネジ
極数(極)
40
取付方法
DINレール/直付け
端子間ピッチ(mm)
5
対応機器
PLC
対応機器メーカ
三菱電機
寸法 縦(mm)
57
寸法 横(mm)
110
寸法 奥行き(mm)
43.8
端子台極数(極)
34
端子台タイプ
ネジクランプ式
結線方式
裸端子/棒端子
-
-
chemSHERPA
調査中
商品仕様
規格表
概要仕様
■推奨ハーネスは、
NA40FM-SMILシリーズ商品ページ
NA40FM-SMILシリーズ商品ページ
仕様
| 定格電圧 | DC24V |
| 定格電流 | 1A |
| 耐電圧 | AC2000V min |
| 絶縁抵抗 | 5000MΩ以上 |
| 適用電線 | AWG16～26 |
| 締め付けトルク | 4.5Ib-inchi(0.5085N・m) |
| 入力コネクタ | MIL規格40芯 |
| 周囲温度範囲 | −55℃～+105℃ |
| 質量 | 157g |
対応PLC
| 三菱電機 | QX41,QX42,QX71,QX72, QY41P,QY42P,QY71, QY81,QY81P,QH42P,Lシリーズ |
LED
| 赤色 | 電源ON時点灯 |
| 緑色 | 信号IN時点灯 |
材質
| 端子台 | ポリアミド66 UL94V-0 |
| ケース | PC+ABS(本体)、ナイロン(留め具) |
| 基盤 | ガラスエポキシ(FR4) |
詳細情報
基本情報
【用途】
三菱電機製PLCに直結可能な省スペース型端子台
PLCコネクタ端子台（三菱電機入出力用）
【特長】
・三菱電機Qシリーズ32点に対応
・横幅110mmの省スペース設計
・32点の動作（電源、信号）をLED表示
・日本で汎用的なNPNオープンコレクタ回路を採用
・DINレール取付、ネジ取付両対応
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
●三菱電機Qシリーズ32点に対応
●横幅110mmの省スペース設計
●32点の動作（電源、信号）をLED表示
●日本で汎用的なNPNオープンコレクタ回路を採用
●DINレール取付、ネジ取付両対応
・接続の際には、機器側の仕様を確認の上ご使用願います。
・セーフティー回路等で設計される場合は、端子台上のLED回路が影響する可能性がございます。
LED付端子台をご利用の際には、負荷側回路との関係性を十分ご確認の上ご利用ください。
・商品本体にCEマーキングがございますが、これらは製造時点ではRoHS6物質対応でCE対応でしたが、現時点ではRoHS10物質に対応していない製品もございます。CEのRoHS指令に適合していない商品となりますので、ご了承ください。
・RoHS10非対応となっている製品は、順次対応品に切替を行っておりますので、RoHS対応状況は各商品ページの基本情報・型番リストをご確認ください。

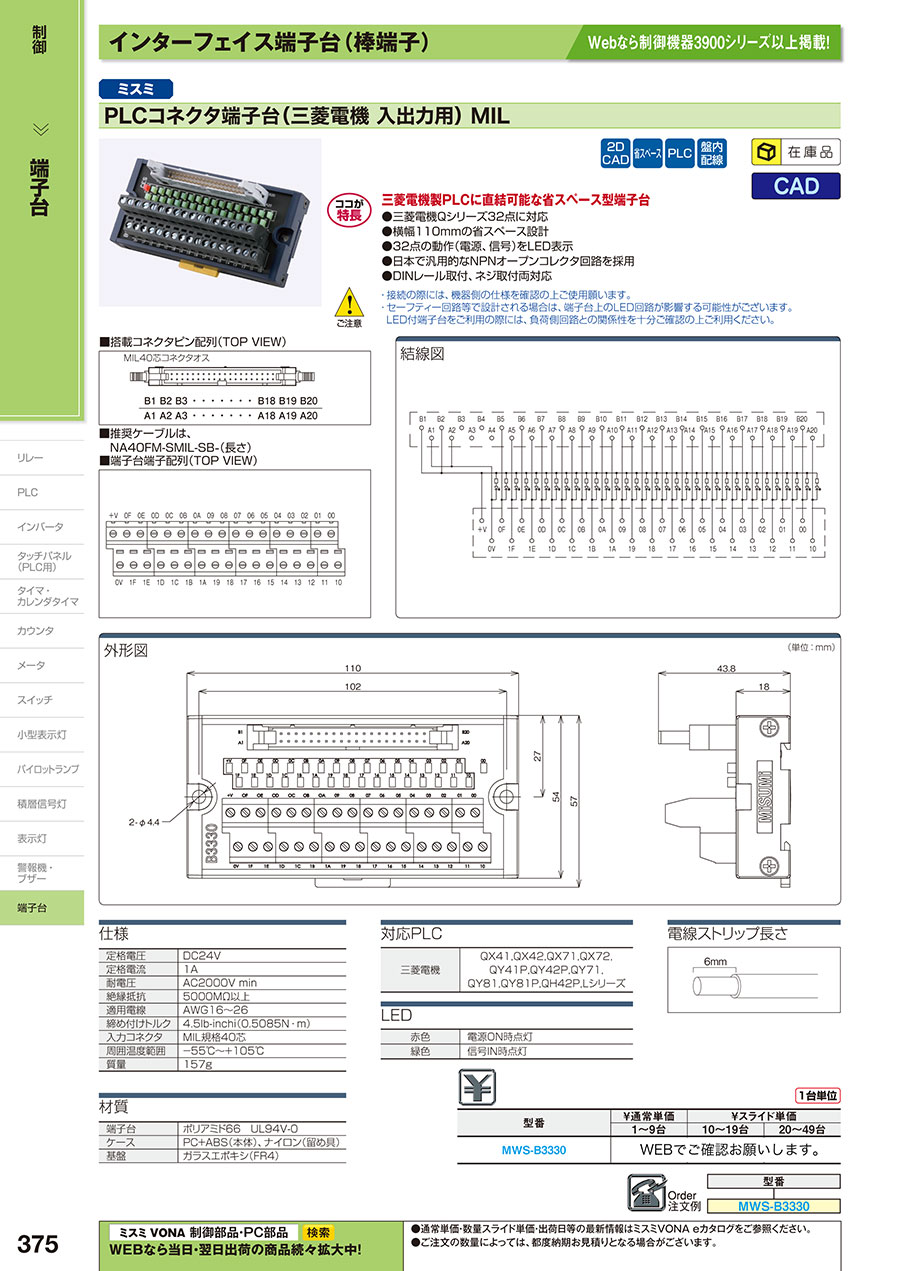

カタログ
