MWSシリーズ（バネアップ）,取付方法：DINレール/直付け
- 通常単価(税別)
- 3,301円
- 税込単価
- 3,631円
バネアップ構造により作業工数を削減し、上段端子配線が邪魔にならず下段配線が可能...
詳細情報を確認する規格・仕様：
- 盤内配線
- 省スペース
- PLC
- 125V
- コネクタ
- FCNコネクタ
- 端子台ネジ
- M3
- 極数 (極)
- 40
- 取付方法
- DINレール/直付け
- 端子間ピッチ (mm)
- 7
- 対応機器
- PLC
- 対応機器メーカ
- 三菱電機 / オムロン
- 寸法 縦 (mm)
- 42
- 寸法 横 (mm)
- 146
- 寸法 奥行き (mm)
- 51
- 対応圧着端子
- Y端子/丸端子
- 端子台極数 (極)
- 40
- コネクタ極性 (搭載コネクタ)
- オス
- 端子台ネジタイプ
- バネアップ
ご注意
- 【搭載コネクタのブランド変更】2021年11月
製品に搭載している富士通製FCNコネクタが供給不可となりましたため、コネクタをTE製(1747053-1)に切り替えます。このコネクタは大手PLCメーカーにおいて互換品として採用されているコネクタです。既存FCNコネクタ搭載品終了をもって切り替えをいたします。
－閉じる
MWS-F40-HT40の仕様・寸法情報
コネクタ
FCNコネクタ
端子台ネジ
M3
極数(極)
40
取付方法
DINレール/直付け
端子間ピッチ(mm)
7
対応機器
PLC
対応機器メーカ
三菱電機 / オムロン
寸法 縦(mm)
42
寸法 横(mm)
146
寸法 奥行き(mm)
51
対応圧着端子
Y端子/丸端子
端子台極数(極)
40
コネクタ極性 (搭載コネクタ)
オス
端子台ネジタイプ
バネアップ
商品仕様
規格表
| 型式 |
| MWS-F40-HT40 |
| 型式 | 入力 コネクタ |
| MWS-F40-HT40 | FCN40芯 |
概要仕様
■入力コネクタ（TOP VEW）
FCN40芯 オス
B1 B2 B3・・・・・・・B19 B20
A1 A2 A3・・・・・・・A19 A20
■結線図
40芯コネクタ
40極端子台
外形図
（単位：ｍｍ）
適合圧着端子
 |  |
 3705ページ | 3603ページ |
■推奨ハーネスは、
NFCN-SS-SO商品ページ
NFCN-SS-SO商品ページ
仕様
| 定格電圧 | AC/DC125V |
| 定格電流 | 1A |
| 耐電圧 | AC500V 1分間 |
| 絶縁抵抗 | 1000MΩ以上 (DC500V) |
| 端子ネジ | M3(バネアップ) |
| 締め付けトルク | 0.8N・m max |
| 適用電線 | AWG22～16 |
| 端子間ピッチ | 7mm |
| 周囲温度範囲 | −40℃〜+80℃ |
| 質量 | 209g |
材質
| 端子台 | PBT(G15) |
| ケース | PC |
| 基盤 | ガラスエポキシ(FR4) |
| ネジ | スチール、亜鉛メッキ |
詳細情報
基本情報
バネアップ構造により作業工数を削減し、上段端子配線が邪魔にならず下段配線が可能な、FCN40芯コネクタ搭載の端子台です。
ご注意
- 【搭載コネクタのブランド変更】2021年11月
製品に搭載している富士通製FCNコネクタが供給不可となりましたため、コネクタをTE製(1747053-1)に切り替えます。このコネクタは大手PLCメーカーにおいて互換品として採用されているコネクタです。既存FCNコネクタ搭載品終了をもって切り替えをいたします。
【ココが特長】
●横幅146mm省スペースタイプ
●バネアップ構造により作業工数を削減
●丸端子もY端子同様に簡単配線
●上段端子配線が邪魔にならずに下段配線が可能
●DINレール取付、ネジ取付両対応
●横幅146mm省スペースタイプ
●バネアップ構造により作業工数を削減
●丸端子もY端子同様に簡単配線
●上段端子配線が邪魔にならずに下段配線が可能
●DINレール取付、ネジ取付両対応

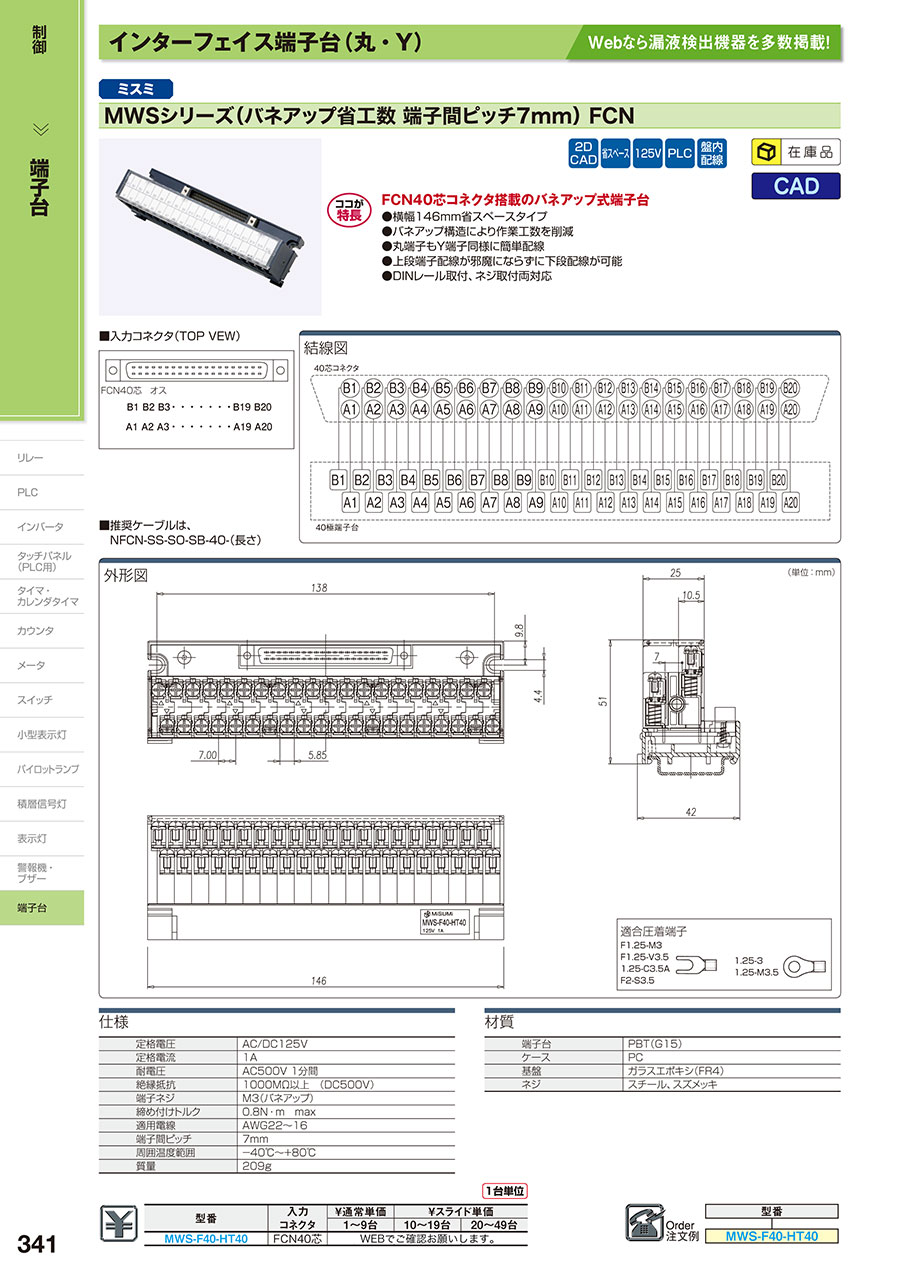

カタログ
