PLCコネクタ端子台（オムロン入力用）

Name: PLCコネクタ端子台（オムロン 入力用）
Brand: ミスミ
SKU: MWS-M40HT34-OM-1
Price: 3345 JPY
Rating: 3.6 (3 reviews)

数量スライド割引
当日出荷可能

3.6

平均満足度3.6

この商品のレビューをみる（3件）

通常単価(税別): 3,041円

税込単価: 3,345円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

MWIシリーズ（端子間ピッチ7mm）,対応圧着端子：Y端子

通常価格(税別)： 2,295円 (税込価格：2,525円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

MWSシリーズ（バネアップ）,対応圧着端子 Y端子/丸端子

4.2

通常価格(税別)： 2,501円 (税込価格：2,751円)

通常出荷日：在庫品1日目

オムロン製PLCの回路に直結可能なばねアップ式端子台で、上段端子配線が邪魔にな...

詳細情報を確認する

規格・仕様：

盤内配線
省スペース
PLC
125V

コネクタ
MILコネクタ
端子台ネジ
M3
極数 (極)
40
取付方法
DINレール/直付け
端子間ピッチ (mm)
7
対応機器
PLC
対応機器メーカ
オムロン
寸法縦 (mm)
42
寸法横 (mm)
125
寸法奥行き (mm)
51
対応圧着端子
Y端子/丸端子
端子台極数 (極)
34
コネクタ極性 (搭載コネクタ)
オス
端子台ネジタイプ
バネアップ

型番:

MWS-M40HT34-OM-1

解除

閲覧中の商品と併せてご検討ください

即出荷 PLC対応ケーブル (FCN 半田加工)

即出荷 PLC対応ケーブル端子台セット (FCN-MIL 40芯/MIL両端 40,34,20芯)

FCNコネクタ付ケーブル　アングル選択可能タイプ

－閉じる

MWS-M40HT34-OM-1の仕様・寸法情報

コネクタ

MILコネクタ

端子台ネジ

極数(極)

取付方法

DINレール/直付け

端子間ピッチ(mm)

対応機器

PLC

対応機器メーカ

オムロン

寸法縦(mm)

寸法横(mm)

125

寸法奥行き(mm)

対応圧着端子

Y端子/丸端子

端子台極数(極)

コネクタ極性 (搭載コネクタ)

オス

端子台ネジタイプ

バネアップ

RoHS?

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型式	質量(g)

MWS-M40HT34-OM-1	177

■対応PLCリスト

ミスミ端子台型番	対応PLCシリーズ	対応PLC型番
MWS-M40HT34-OM-1	CJ1W 入力用	CJ1W-ID231 ・ CJ1W-ID261
	CJ1W 入出力複合	CJ1W-MD261(入力のみ)
	CS1W 入力用	CS1W-ID231 ・ CS1W-ID261
	CS1W 入出力複合	CS1W-MD261 ・ CS1W-MD262 ・ CS1W-MD561(いずれも入力のみ)
	NX 入力用	NX-ID6142-6

※記載のないシリーズにつきましては、PLC側のピンアサインをご確認の上、適合可否ご判断ください。

概要仕様

■推奨ハーネスは、
NA40FM-SMIL商品ページ

型番リスト

表示件数

型番

MWS-M40HT34-OM-1

RoHS?	最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

3,041円

( 3,345円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

オムロン製PLCの回路に直結可能なばねアップ式端子台で、上段端子配線が邪魔にならず下段配線が可能な入力用PLCコネクタ端子台です。

●34極端子台使用により横幅125mm省スペースを実現
●バネアップ構造により作業工数を削減
●丸端子もY端子同様に簡単結線
●上段端子配線が邪魔にならずに下段配線が可能
●住友3M製40芯MILコネクタを搭載
●DINレール取付、ネジ取付両対応

・接続の際には、機器側の仕様を確認の上ご使用願います。
外形寸法図、仕様、材質は商品ページを参照下さい。

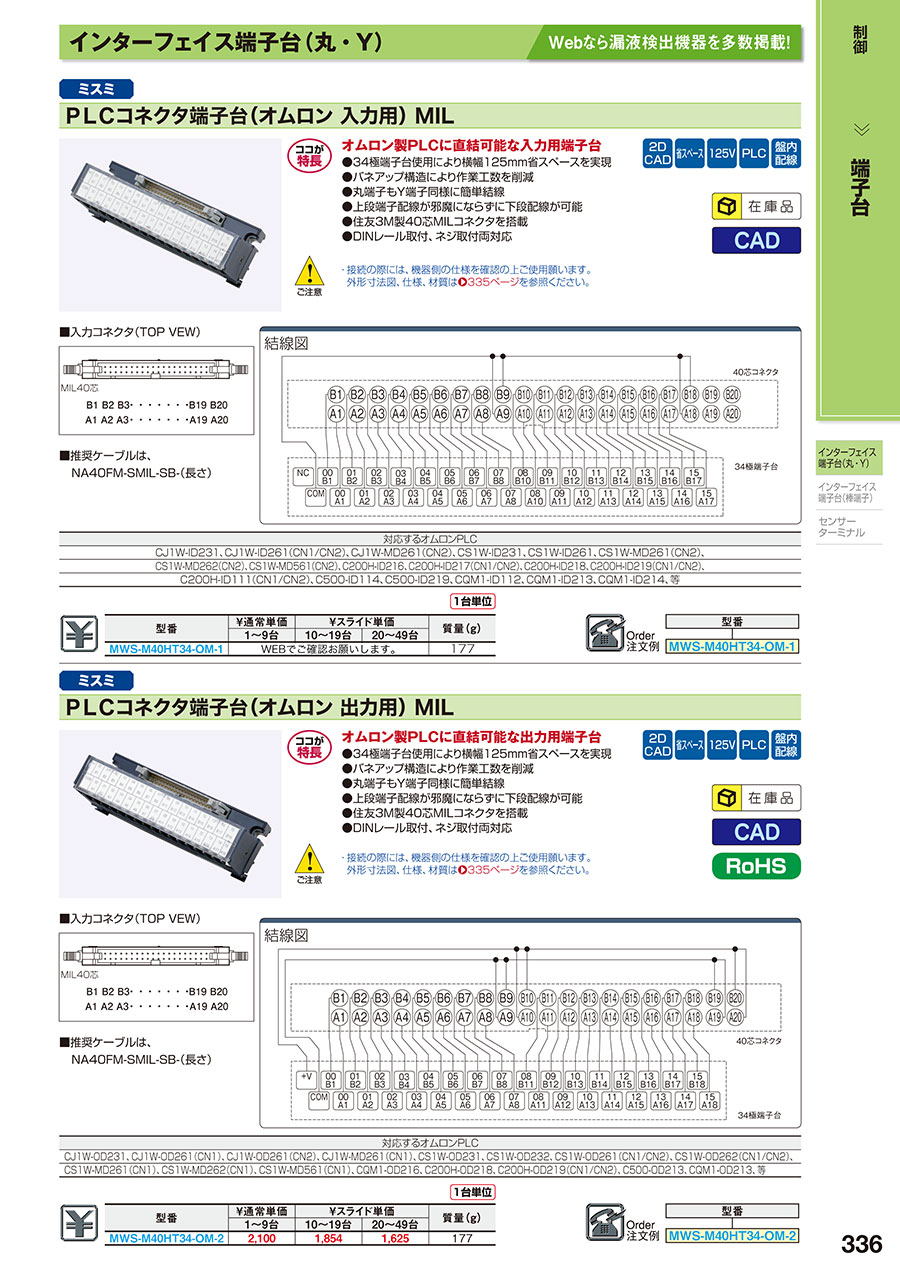

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

類似品類似品をすべて見る

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

PLCコネクタ端子台（オムロン入力用）の型番MWS-M40HT34-OM-1のページです。型番MWS-M40HT34-OM-1に関する仕様情報を記載しております。
