PLCコネクタ端子台（三菱電機 入出力用）FCN・MIL

PLCコネクタ端子台（三菱電機 入出力用）FCN・MIL
規格・仕様：
  • 盤内配線
  • 省スペース
  • PLC
  • 125V
  • 端子台ネジ
    M3
  • 極数 (極)
    40
  • 取付方法
    DINレール/直付け
  • 端子間ピッチ (mm)
    7
  • 対応機器
    PLC
  • 対応機器メーカ
    三菱電機
  • 寸法 縦 (mm)
    42
  • 寸法 横 (mm)
    125
  • 寸法 奥行き (mm)
    51
  • 対応圧着端子
    Y端子/丸端子
  • 端子台極数 (極)
    34
  • コネクタ極性 (搭載コネクタ)
    オス
  • 端子台ネジタイプ
    バネアップ

ご注意

  • 【搭載コネクタのブランド変更】2021年11月
    型番：MWS-F40HT34-MT-3についてコネクタが変更となります。
    製品に搭載している富士通製FCNコネクタが供給不可となりましたため、コネクタをTE製(1747053-1)に切り替えます。このコネクタは大手PLCメーカーにおいて互換品として採用されているコネクタです。既存FCNコネクタ搭載品終了をもって切り替えをいたします。
未確定：候補が2型番あります。
数量：

商品仕様

規格表

型式
MWS-F40HT34-MT-3
型式入力
コネクタ		質量(g)
MWS-F40HT34-MT-3FCN40芯181
MWS-M40HT34-MT-3MIL40芯177

■対応PLCリスト

ミスミ端子台型番対応PLCシリーズ対応PLC型番
MWS-M40HT34-MT-3

MWS-F40HT34-MT-3		 MELSEC iQ-R 入力用  RX41C4 ・ RX42C4 ・ RX71C4 ・ RX72C4 ・ RX41C6HS ・ RX61C6HS
 MELSEC iQ-R 出力用  RY41NT2P ・ RY42NT2P ・ RY41PT1P ・ RY42PT1P
 MELSEC iQ-R 入出力複合 RH42C4NT2P
 MELSEC L 入力用  LX41C4 ・ LX42C4
 MELSEC L 出力用  LY41NT1P ・ LY42NT1P ・ LY41PT1P ・ LY42PT1P
 MELSEC L 入出力複合  LH42C4NT1P ・ LH42C4PT1P
 MELSEC -Q 入力用 QX41 ・ QX41-S1 ・ QX41-S2 ・ QX42 ・ QX42-S1 ・ QX71 ・ QX72 ・ QX82 ・ QX82-S1
 MELSEC -Q 出力用 QY41P ・ QY42P ・ QY71 ・ QY82P
 MELSEC -Q 入出力複合 QH42P　・　QX41Y41P

※記載のないシリーズにつきましては、PLC側のピンアサインをご確認の上、適合可否ご判断ください。




概要仕様

■入力コネクタ（TOP VEW）

ＰＬＣコネクタ端子台(三菱電機　入出力用）:関連画像
FCN40芯

MIL40芯
                  　     B1 B2 B3・・・・・・・B19 B20
                　       A1 A2 A3・・・・・・・A19 A20


結線図

40芯コネクタ
ＰＬＣコネクタ端子台(三菱電機　入出力用）:関連画像
34極端子台



外形図

（図はMIL40芯コネクタタイプ）
（単位：ｍｍ）
ＰＬＣコネクタ端子台(三菱電機　入出力用）:関連画像

適合圧着端子

■推奨ハーネスは、
NFCN-SS-SO商品ページ
NA40FM-SMIL商品ページ

仕様
定格電圧AC/DC125V
定格電流1A
耐電圧AC500V 1分間
絶縁抵抗1000MΩ以上　(DC500V)
端子ネジM3(バネアップ)
締め付けトルク0.8N・m　max
適用電線AWG22～16
端子間ピッチ7mm
周囲温度範囲−40℃〜+80℃
材質
端子台PBT(G15)
ケースPC
基盤ガラスエポキシ(FR4)
ネジスチール、亜鉛メッキ

型番リスト

表示件数
  • 1
    • 型番
    MWS-F40HT34-MT-3
    MWS-M40HT34-MT-3

    コネクタ

    		RoHS?最小発注数量
    FCNコネクタ
    10
    1個
    MILコネクタ
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,246円
    ( 3,571円 )
    在庫品1日目当日出荷可能
    3,041円
    ( 3,345円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    三菱電機製PLCの回路に直結可能なばねアップ式端子台で、上段端子配線が邪魔にならず下段配線が可能な入出力PLCコネクタ端子台です。

    ご注意

    • 【搭載コネクタのブランド変更】2021年11月
      型番：MWS-F40HT34-MT-3についてコネクタが変更となります。
      製品に搭載している富士通製FCNコネクタが供給不可となりましたため、コネクタをTE製(1747053-1)に切り替えます。このコネクタは大手PLCメーカーにおいて互換品として採用されているコネクタです。既存FCNコネクタ搭載品終了をもって切り替えをいたします。
    【ココが特長】
    ●34極端子台使用により横幅125mm省スペースを実現
    ●バネアップ構造により作業工数を削減
    ●丸端子もY端子同様に簡単結線
    ●上段端子配線が邪魔にならずに下段配線が可能
    ●FCNコネクタ、MILコネクタ2タイプから選択可能
    ●DINレール取付、ネジ取付両対応
    【ご注意】
    ・接続の際には、機器側の仕様を確認の上ご使用願います。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

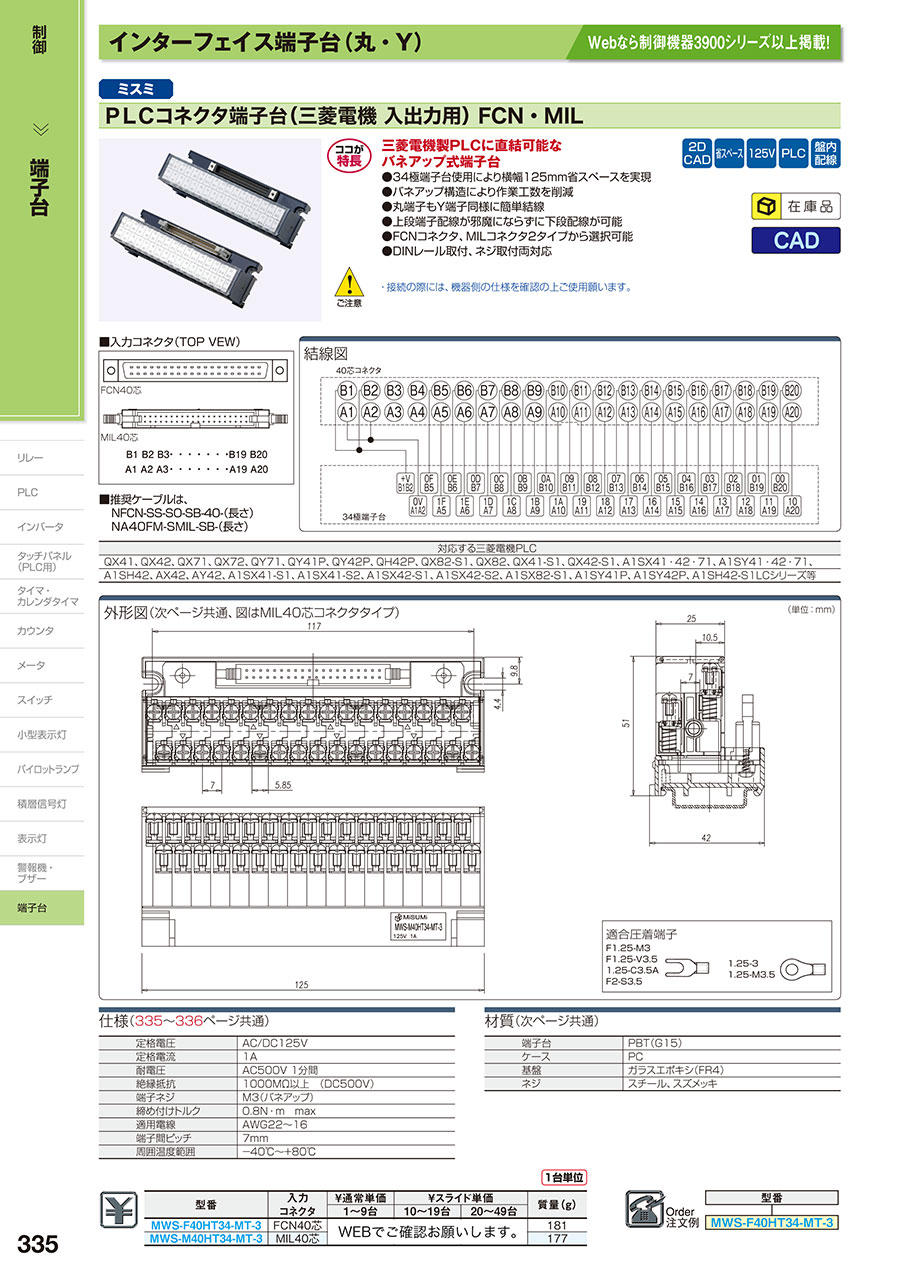

    EC-335

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    PLCコネクタ端子台（三菱電機 入出力用）FCN・MILのレビュー
    4平均満足度：4.06件のレビュー
    QH42Pと端子台として
    1
    満足度：1.02018/11/01
    なんで左から右への並びになっていないのか不思議でなりません。 ピンアサイン考えた人は経験ない人なんでしょうけど。不便すぎ...もっと読む

    ミスミからのコメント

    この度はお客様にご不便をおかけし大変申し訳ございませんでした。頂きましたご意見につきましては、今後の改善項目の1つとして検討させて頂きます。引き続き忌憚ないご意見・ご要望頂けますと幸いです。よろしくお願い致します。

    4人が参考にしています。
    シーケンサー更新工事
    5
    満足度：5.02019/11/26
    高速カウンタユニットQD62で使用 リニューアルキットの端子台は2万円するので 代わりに使用したが全く問題なく使えた
    3人が参考にしています。
    QX82入力ユニットにて使用
    3
    満足度：3.02018/11/01
    端子台ラベルのB1,B2に+Vと書いてあるのが邪魔です。 QX82の場合はここはCOM(0V)になります。 配線するとき...もっと読む
    2人が参考にしています。
    PLC結線用
    5
    満足度：5.02020/02/19
    制御盤内にPLC等機器を取り付けるのにスペースの制約があり、通常の端子台だと問題になり、こちらのコネクタ端子台を使用すれ...もっと読む
    1人が参考にしています。
    一番使っているかも。
    5
    満足度：5.02019/12/04
    ミスミ用品の中でもっとも使っている商品です。 得意先もこの商品だけは率先して使っています。
