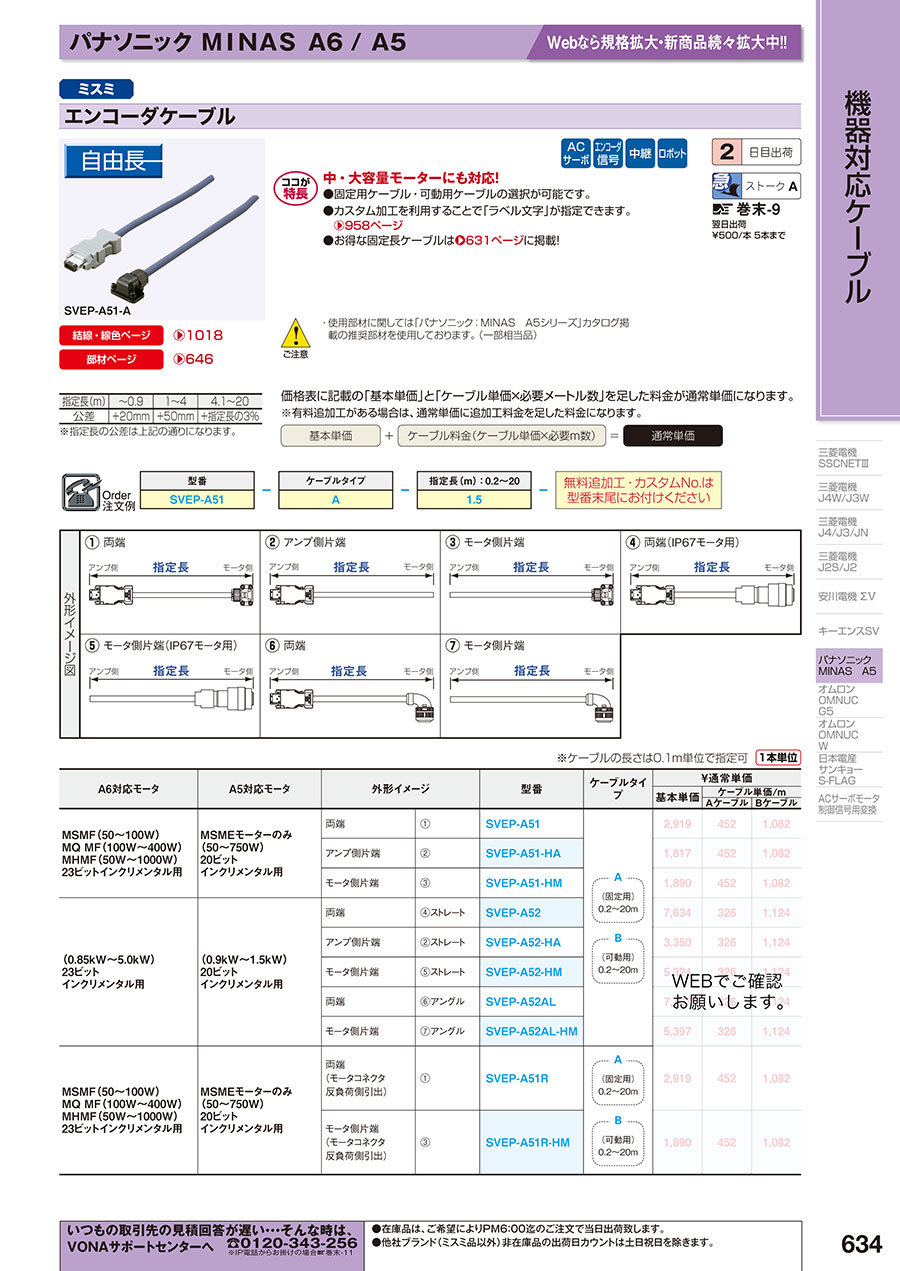

ACサーボモータ対応エンコーダケーブル（SVEP-A5□）

●追加工のみ
必須型式の末尾に、（シース剥き、アース線、アース端子サイズ）のうち、指定される仕様のみ追加工型式をご指定ください。

●カスタムのみ
必須型式の末尾に、識別記号「×」と「カスタムナンバー」をつけてご依頼ください。
※カスタムナンバー取得方法は左ページをご参照ください。

●追加工とカスタム
必須型式の末尾に、追加工型式、カスタムナンバーの順にご記入ください。

●全ての追加工とカスタム
必須型式の末尾に（シース剥き、アース線、アース端子サイズ）、カスタムナンバーの順にご記入ください。




（1）シース剥き長さ指定

※Y端子付き、もしくはマークチューブ入りの商品に限ります。

（2）リード線が長さ指定

※元々、リード線がある商品に限ります。

（3）アース端子寸法指定

※元々、リード線がある商品に限ります。

（4）ラベル印字指定




追加工・カスタムの注文方法

シース剥き長さ 追加工型式 シース剥き長さ 追加工料金 指定なし 100mm - 02S 200mm 無料 03S 300mm 04S 400mm ¥150 05S 500mm 06S 600mm 07S 700mm ¥300 08S 800mm 09S 900mm 10S 1000mm

CN1側アース線（無料） 追加工型式 寸法 指定なし 200mm 00E アース線なし 01E 100mm 03E 300mm 04E 400mm 05E 500mm 06E 600mm 07E 700mm 08E 800mm 09E 900mm 10E 1000mm 15E 1500mm

CN2側アース線（無料） 追加工型式 寸法 指定なし 200mm 00F アース線なし 01F 100mm 03F 300mm 04F 400mm 05F 500mm 06F 600mm 07F 700mm 08F 800mm 09F 900mm 10F 1000mm 15F 1500mm

アース端子サイズ（無料） 追加工型式 サイズ 指定なし M3.5 04T M4



追加工の注文方法 シース剥き、アース線、アース端子サイズのうち、 ご指定されたい仕様のみ追加工型式をご選定の 上、形式に足してください。 　　（発注型式例：NDDJ-PY-E-9-1-04S-05E）

カスタムナンバーの取得方法 ①A10-149ページの「カスタムナンバー取得用紙」に、ご希望の指定内容を記入します。 ②用紙に記載されているFAX番号（03-5606-6329）までお送り下さい。 　のちほど7桁の「カスタムナンバー」を返信させていただきます。 ③ご注文の際に型式の末尾に識別記号「X」と「カスタムナンバー」をつけてご依頼下さい。 　　　　　　　　　　　（発注型式例：NDDJ-PY-E-9-1-X-0100001）

追加工サービスとカスタムサービスの併用も可能です。



ハーネス単価計算方法

　価格表に記載の「基本単価」「ケーブル単価×必要メートル数」と「追加工料金」を足していただいた金額が商品単価になります。
　　 型式：NDDJ-PY-E-9-1-04Sの場合

基本単価　\1,820

+

ケーブルメートル単価×全長　\170×1m

+

追加工　\150

=

商品単価　\2,140

※ケーブル料金の小数点以下は切り捨て

(マークチューブ文字指定用)
カスタムナンバー取得用紙(マークチューブ文字指定用)　記入例
カスタムナンバー取得用紙(マークチューブ文字指定用)　記入例(PDF)


お申し込み

株式会社ミスミ ハーネス見積センター Fax ：03-5805-7162　　　Tel ： 03-5805-7164 Mail ： harness@misumi.co.jp 受付時間：月～金 9:00～18:00 （祝日除く）
