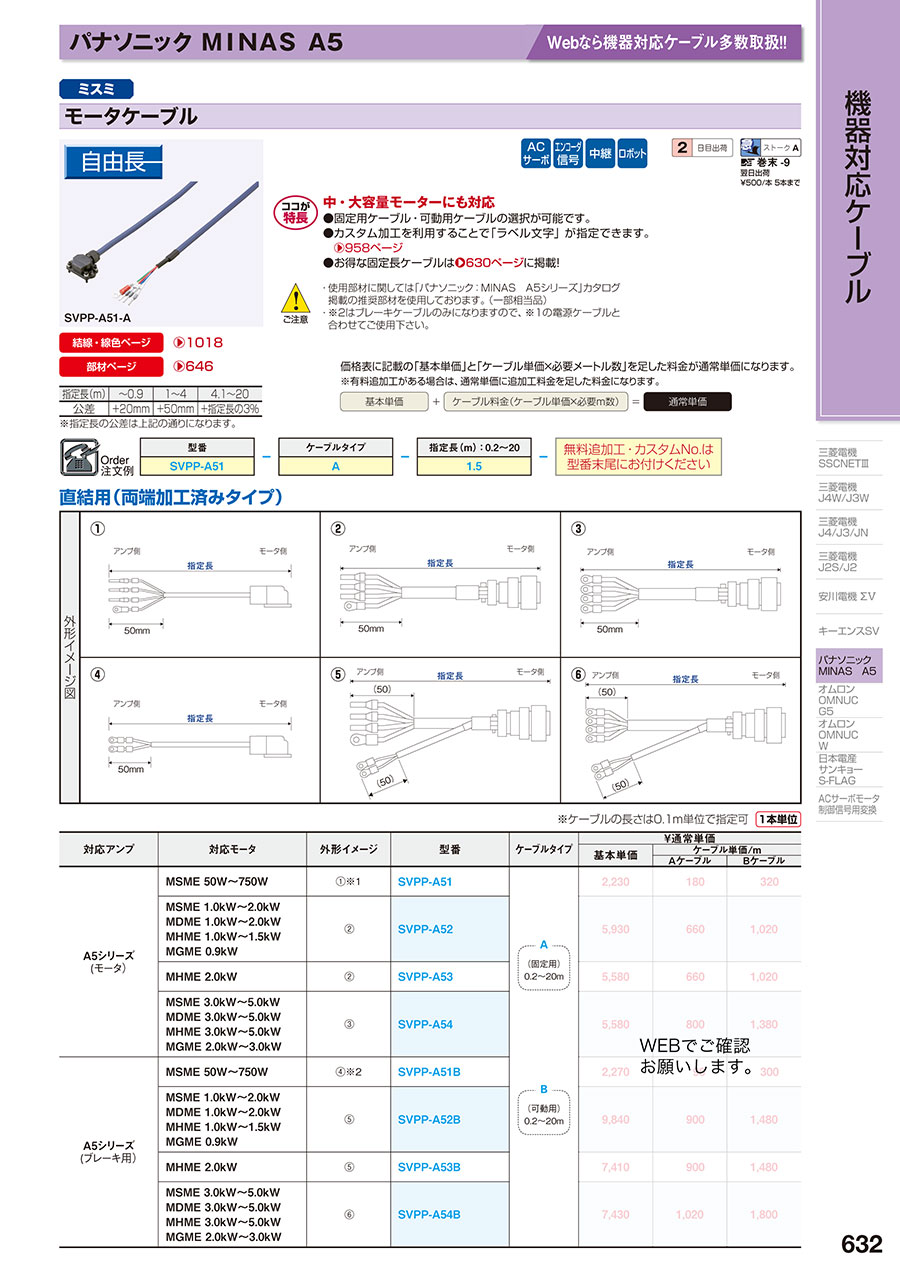

ACサーボモータ対応モータ/ブレーキケーブル（SVPP-A5□）

通常単価(税別): -

税込単価: -

通常出荷日：2日目

パナソニック MINAS A6／A5シリーズ対応。0.1m単位で長さ指定ができる自由長タイプのモータ、...

詳細を確認

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。
コネクタタイプのみの販売となります。リード線タイプの製品のお取り扱いはございませんので、ご注意ください。
使用部材に関しては「パナソニック：MINASA5シリーズ」カタログ掲載の推奨部材を使用しております。（一部相当品）
※2はブレーキケーブルのみになりますので、※1の電源ケーブルと合わせてご使用下さい。
Aストークは5本までの注文となります。

詳細を確認

よく一緒に見られています

ミスミ

ACサーボモータ対応エンコーダケーブル（SVEP-A5□）

通常出荷日：2 日目

よく一緒に見られています

ミスミ

ACサーボモータ対応エンコーダケーブル（SVEP-MIA4□）

通常出荷日：2 日目～

未確定：候補が64型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

部材情報

結線・線色情報

直結用（両端加工済みタイプ）

対応モータ		外形イメージ	コネクタ形状	ケーブルタイプ別型番		指定長（m）
対応モータ		外形イメージ	コネクタ形状	固定	可動	指定長（m）
A6モータ電源用	MSMF 50W～1.0kW		ストレート	SVPP-A51-A	SVPP-A51-B	0.2～20ｍ 0.1m単位
	MSMF 1.0kW～2.0kW MDMF 1.0kW～2.0kW MHMF 1.0kW～1.5kW MGMF 0.85kW～1.8kW			SVPP-A52-A	SVPP-A52-B
	MHMF 2.0kW			SVPP-A53-A	SVPP-A53-B
	MSMF 3.0kW～5.0kW MDMF 3.0kW～5.0kW MHMF 3.0kW～5.0kW MGMF 2.9kW～4.4kW			SVPP-A54-A	SVPP-A54-B
A6モータブレーキ用	MSMF 50W～1.0kW		ストレート	SVPP-A51B-A	SVPP-A51B-B	0.2～20ｍ 0.1m単位
	MSMF 1.0kW～2.0kW MDMF 1.0kW～2.0kW MHMF 1.0kW～1.5kW MGMF 0.85kW～1.8kW			SVPP-A52B-A	SVPP-A52B-B
	MHMF 2.0kW			SVPP-A53B-A	SVPP-A53B-B
	MSMF 3.0kW～5.0kW MDMF 3.0kW～5.0kW MHMF 3.0kW～5.0kW MGMF 2.9kW～4.4kW			SVPP-A54B-A	SVPP-A54B-B

※2はブレーキケーブルのみになりますので、※1の電源ケーブルと合わせてご使用下さい。

対応モータ		外形イメージ	コネクタ形状	ケーブルタイプ別型番		指定長（m）
対応モータ		外形イメージ	コネクタ形状	固定	可動	指定長（m）
A5モータ電源用	MSME 50W～750W		ストレート	SVPP-A51-A	SVPP-A51-B	0.2～20ｍ 0.1m単位
	MSME 1.0kW～2.0kW MDME 1.0kW～2.0kW MHME 1.0kW～1.5kW MGME 0.9kW			SVPP-A52-A	SVPP-A52-B
	MHME 2.0kW			SVPP-A53-A	SVPP-A53-B
	MSME 3.0kW～5.0kW MDME 3.0kW～5.0kW MHME 3.0kW～5.0kW MGME 2.0kW～3.0kW			SVPP-A54-A	SVPP-A54-B
A5モータブレーキ用	MSME 50W～750W		ストレート	SVPP-A51B-A	SVPP-A51B-B	0.2～20ｍ 0.1m単位
	MSME 1.0kW～2.0kW MDME 1.0kW～2.0kW MHME 1.0kW～1.5kW MGME 0.9kW			SVPP-A52B-A	SVPP-A52B-B
	MHME 2.0kW			SVPP-A53B-A	SVPP-A53B-B
	MSME 3.0kW～5.0kW MDME 3.0kW～5.0kW MHME 3.0kW～5.0kW MGME 2.9kW～4.4kW			SVPP-A54B-A	SVPP-A54B-B

※2はブレーキケーブルのみになりますので、※1の電源ケーブルと合わせてご使用下さい。

現場加工用（片側切り落としタイプ）

対応モータ	コネクタ形状	外形イメージ	コネクタ形状	ケーブルタイプ別型番		指定長（m）
				固定	可動
A6モータ電源用	MSMF 50W～1.0kW		ストレート	SVPP-A51-HM-A	SVPP-A51-HM-B	0.2～20ｍ 0.1m単位
	MSMF 1.0kW～2.0kW MDMF 1.0kW～2.0kW MHMF 1.0kW～1.5kW MGMF 0.85kW～1.8kW			SVPP-A52-HM-A	SVPP-A52-HM-B
	MHMF 2.0kW			SVPP-A53-HM-A	SVPP-A53-HM-B
	MSMF 3.0kW～5.0kW MDMF 3.0kW～5.0kW MHMF 3.0kW～5.0kW MGMF 2.9kW～4.4kW			SVPP-A54-HM-A	SVPP-A54-HM-B
A6モータブレーキ用	MSMF 50W～1.0kW		ストレート	SVPP-A51B-HM-A	SVPP-A51B-HM-B	0.2～20ｍ 0.1m単位
	MSMF 1.0kW～2.0kW MDMF 1.0kW～2.0kW MHMF 1.0kW～1.5kW MGMF 0.85kW～1.8kW			SVPP-A52B-HM-A	SVPP-A52B-HM-B
	MHMF 2.0kW			SVPP-A53B-HM-A	SVPP-A53B-HM-B
	MSMF 3.0kW～5.0kW MDMF 3.0kW～5.0kW MHMF 3.0kW～5.0kW MGMF 2.9kW～4.4kW			SVPP-A54B-HM-A	SVPP-A54B-HM-B

※2はブレーキケーブルのみになりますので、※1の電源ケーブルと合わせてご使用下さい。

対応モータ		外形イメージ	コネクタ形状	ケーブルタイプ別型番		指定長（m）
				固定	可動
A5モータ電源用	MSME 50W～750W		ストレート	SVPP-A51-HM-A	SVPP-A51-HM-B	0.2～20ｍ 0.1m単位
	MSME 1.0kW～2.0kW MDME 1.0kW～2.0kW MHME 1.0kW～1.5kW MGME 0.9W			SVPP-A52-HM-A	SVPP-A52-HM-B
	MHME 2.0kW			SVPP-A53-HM-A	SVPP-A53-HM-B
	MSME 3.0kW～5.0kW MDME 3.0kW～5.0kW MHME 3.0kW～5.0kW MGME 2.0kW～3.0kW			SVPP-A54-HM-A	SVPP-A54-HM-B
A5モータブレーキ用	MSME 50W～750W		ストレート	SVPP-A51B-HM-A	SVPP-A51B-HM-B	0.2～20ｍ 0.1m単位
	MSME 1.0kW～2.0kW MDME 1.0kW～2.0kW MHME 1.0kW～1.5kW MGME 0.9W			SVPP-A52B-HM-A	SVPP-A52B-HM-B
	MHME 2.0kW			SVPP-A53B-HM-A	SVPP-A53B-HM-B
	MSME 3.0kW～5.0kW MDME 3.0kW～5.0kW MHME 3.0kW～5.0kW MGME 2.0kW～3.0kW			SVPP-A54B-HM-A	SVPP-A54B-HM-B

※2はブレーキケーブルのみになりますので、※1の電源ケーブルと合わせてご使用下さい。

直結用（両端加工済みタイプ）

対応モータ		外形イメージ	コネクタ形状	ケーブルタイプ別型番			指定長（m）
対応モータ		外形イメージ	コネクタ形状	ケーブル	固定	可動	指定長（m）
A6モータ電源用	MSMF 1.0kW～2.0kW MDMF 1.0kW～2.0kW MHMF 1.0kW～1.5kW MGMF 0.85kW～1.8kW		アングル	直結用	SVPP-A52AL-A	SVPP-A52AL-B	0.2～20ｍ 0.1m単位
				モーター片側端	SVPP-A52AL-HM-A	SVPP-A52AL-HM-B
	MHMF 2.0kW			直結用	SVPP-A53AL-A	SVPP-A53AL-B
	MHMF 2.0kW			モーター片側端	SVPP-A53AL-HM-A	SVPP-A53AL-HM-B
	MSMF 3.0kW～5.0kW MDMF 3.0kW～5.0kW MHMF 3.0kW～5.0kW MGMF 2.9kW～4.4kW			直結用	SVPP-A54AL-A	SVPP-A54AL-B
				モーター片側端	SVPP-A54AL-HM-A	SVPP-A54AL-HM-B
A6モータブレーキ用	MSMF 1.0kW～2.0kW MDMF 1.0kW～2.0kW MHMF 1.0kW～1.5kW MGMF 0.85kW～1.8kW		アングル	直結用	SVPP-A52BAL-A	SVPP-A52BAL-B	0.2～20ｍ 0.1m単位
				モーター片側端	SVPP-A52BAL-HM-A	SVPP-A52BAL-HM-B
	MHMF 2.0kW			直結用	SVPP-A53BAL-A	SVPP-A53BAL-B
	MHMF 2.0kW			モーター片側端	SVPP-A53BAL-HM-A	SVPP-A53BAL-HM-B
	MSMF 3.0kW～5.0kW MDMF 3.0kW～5.0kW MHMF 3.0kW～5.0kW MGMF 2.9kW～4.4kW			直結用	SVPP-A54BAL-A	SVPP-A54BAL-B
				モーター片側端	SVPP-A54BAL-HM-A	SVPP-A54BAL-HM-B

対応モータ		外形イメージ	コネクタ形状	ケーブルタイプ別型番			指定長（m）
対応モータ		外形イメージ	コネクタ形状	ケーブル	固定	可動	指定長（m）
A5モータ電源用	MSME 1.0kW～2.0kW MDME 1.0kW～2.0kW MHME 1.0kW～1.5kW MGME 0.9kW		アングル	直結用	SVPP-A52AL-A	SVPP-A52AL-B	0.2～20ｍ 0.1m単位
				モーター片側端	SVPP-A52AL-HM-A	SVPP-A52AL-HM-B
	MHME 2.0kW			直結用	SVPP-A53AL-A	SVPP-A53AL-B
	MHME 2.0kW			モーター片側端	SVPP-A53AL-HM-A	SVPP-A53AL-HM-B
	MSME 3.0kW～5.0kW MDME 3.0kW～5.0kW MHME 3.0kW～5.0kW MGME 2.0kW～3.0kW			直結用	SVPP-A54AL-A	SVPP-A54AL-B
				モーター片側端	SVPP-A54AL-HM-A	SVPP-A54AL-HM-B
A5モータブレーキ用	MSME 1.0kW～2.0kW MDME 1.0kW～2.0kW MHME 1.0kW～1.5kW MGME 0.9kW		アングル	直結用	SVPP-A52BAL-A	SVPP-A52BAL-B	0.2～20ｍ 0.1m単位
				モーター片側端	SVPP-A52BAL-HM-A	SVPP-A52BAL-HM-B
	MHME 2.0kW			直結用	SVPP-A53BAL-A	SVPP-A53BAL-B
	MHME 2.0kW			モーター片側端	SVPP-A53BAL-HM-A	SVPP-A53BAL-HM-B
	MSME 3.0kW～5.0kW MDME 3.0kW～5.0kW MHME 3.0kW～5.0kW MGME 2.0kW～3.0kW			直結用	SVPP-A54BAL-A	SVPP-A54BAL-B
				モーター片側端	SVPP-A54BAL-HM-A	SVPP-A54BAL-HM-B

指定長（m）	～0.9	1～4	4.1～20
公差	＋20mm	＋50mm	+指定長の3％

※指定長の公差は上記の通りになります。

型番リスト

表示件数

型番

SVPP-A51-A-[0.2-20/0.1]

SVPP-A51-B-[0.2-20/0.1]

SVPP-A51-HM-A-[0.2-20/0.1]

SVPP-A51-HM-B-[0.2-20/0.1]

SVPP-A51B-A-[0.2-20/0.1]

SVPP-A51B-B-[0.2-20/0.1]

SVPP-A51B-HM-A-[0.2-20/0.1]

SVPP-A51B-HM-B-[0.2-20/0.1]

SVPP-A51BR-A-[0.2-20/0.1]

SVPP-A51BR-B-[0.2-20/0.1]

SVPP-A51BR-HM-A-[0.2-20/0.1]

SVPP-A51BR-HM-B-[0.2-20/0.1]

SVPP-A51R-A-[0.2-20/0.1]

SVPP-A51R-B-[0.2-20/0.1]

SVPP-A51R-HM-A-[0.2-20/0.1]

SVPP-A51R-HM-B-[0.2-20/0.1]

SVPP-A52-A-[0.2-20/0.1]

SVPP-A52-B-[0.2-20/0.1]

SVPP-A52-HM-A-[0.2-20/0.1]

SVPP-A52-HM-B-[0.2-20/0.1]

SVPP-A52AL-A-[0.2-20/0.1]

SVPP-A52AL-B-[0.2-20/0.1]

SVPP-A52AL-HM-A-[0.2-20/0.1]

SVPP-A52AL-HM-B-[0.2-20/0.1]

SVPP-A52B-A-[0.2-20/0.1]

SVPP-A52B-B-[0.2-20/0.1]

SVPP-A52B-HM-A-[0.2-20/0.1]

SVPP-A52B-HM-B-[0.2-20/0.1]

SVPP-A52BAL-A-[0.2-20/0.1]

SVPP-A52BAL-B-[0.2-20/0.1]

SVPP-A52BAL-HM-A-[0.2-20/0.1]

SVPP-A52BAL-HM-B-[0.2-20/0.1]

SVPP-A53-A-[0.2-20/0.1]

SVPP-A53-B-[0.2-20/0.1]

SVPP-A53-HM-A-[0.2-20/0.1]

SVPP-A53-HM-B-[0.2-20/0.1]

SVPP-A53AL-A-[0.2-20/0.1]

SVPP-A53AL-B-[0.2-20/0.1]

SVPP-A53AL-HM-A-[0.2-20/0.1]

SVPP-A53AL-HM-B-[0.2-20/0.1]

SVPP-A53B-A-[0.2-20/0.1]

SVPP-A53B-B-[0.2-20/0.1]

SVPP-A53B-HM-A-[0.2-20/0.1]

SVPP-A53B-HM-B-[0.2-20/0.1]

SVPP-A53BAL-A-[0.2-20/0.1]

SVPP-A53BAL-B-[0.2-20/0.1]

SVPP-A53BAL-HM-A-[0.2-20/0.1]

SVPP-A53BAL-HM-B-[0.2-20/0.1]

SVPP-A54-A-[0.2-20/0.1]

SVPP-A54-B-[0.2-20/0.1]

SVPP-A54-HM-A-[0.2-20/0.1]

SVPP-A54-HM-B-[0.2-20/0.1]

SVPP-A54AL-A-[0.2-20/0.1]

SVPP-A54AL-B-[0.2-20/0.1]

SVPP-A54AL-HM-A-[0.2-20/0.1]

SVPP-A54AL-HM-B-[0.2-20/0.1]

SVPP-A54B-A-[0.2-20/0.1]

SVPP-A54B-B-[0.2-20/0.1]

SVPP-A54B-HM-A-[0.2-20/0.1]

SVPP-A54B-HM-B-[0.2-20/0.1]

用途

対応モータ

外形仕様

コネクタ形状

ケーブルタイプ

指定長

(m)

RoHS?

最小発注数量

電源用	A6:【 MSMF 50W〜1.0kW】,A5:【 MSME 50W〜750W】	両端加工済	アングル	固定(シールドなし)	0.2 ～ 20	10	1個
電源用	A6:【 MSMF 50W〜1.0kW】,A5:【 MSME 50W〜750W】	両端加工済	アングル	可動(シールドなし)	0.2 ～ 20	10	1個
電源用	A6:【 MSMF 50W〜1.0kW】,A5:【 MSME 50W〜750W】	アンプ側切り落とし	アングル	固定(シールドなし)	0.2 ～ 20	10	1個
電源用	A6:【 MSMF 50W〜1.0kW】,A5:【 MSME 50W〜750W】	アンプ側切り落とし	アングル	可動(シールドなし)	0.2 ～ 20	10	1個
ブレーキ用	A6:【 MSMF 50W〜1.0kW】,A5:【 MSME 50W〜750W】	両端加工済	アングル	固定(シールドなし)	0.2 ～ 20	10	1個
ブレーキ用	A6:【 MSMF 50W〜1.0kW】,A5:【 MSME 50W〜750W】	両端加工済	アングル	可動(シールドなし)	0.2 ～ 20	10	1個
ブレーキ用	A6:【 MSMF 50W〜1.0kW】,A5:【 MSME 50W〜750W】	アンプ側切り落とし	アングル	固定(シールドなし)	0.2 ～ 20	10	1個
ブレーキ用	A6:【 MSMF 50W〜1.0kW】,A5:【 MSME 50W〜750W】	アンプ側切り落とし	アングル	可動(シールドなし)	0.2 ～ 20	10	1個
ブレーキ用	A6:【 MSMF 50W〜1.0kW】,A5:【 MSME 50W〜750W】	両端加工済(反負荷側)	アングル	固定(シールドなし)	0.2 ～ 20	10	1個
ブレーキ用	A6:【 MSMF 50W〜1.0kW】,A5:【 MSME 50W〜750W】	両端加工済(反負荷側)	アングル	可動(シールドなし)	0.2 ～ 20	10	1個
ブレーキ用	A6:【 MSMF 50W〜1.0kW】,A5:【 MSME 50W〜750W】	アンプ側切り落とし(反負荷側)	アングル	固定(シールドなし)	0.2 ～ 20	10	1個
ブレーキ用	A6:【 MSMF 50W〜1.0kW】,A5:【 MSME 50W〜750W】	アンプ側切り落とし(反負荷側)	アングル	可動(シールドなし)	0.2 ～ 20	10	1個
電源用	A6:【 MSMF 50W〜1.0kW】,A5:【 MSME 50W〜750W】	両端加工済(反負荷側)	アングル	固定(シールドなし)	0.2 ～ 20	10	1個
電源用	A6:【 MSMF 50W〜1.0kW】,A5:【 MSME 50W〜750W】	両端加工済(反負荷側)	アングル	可動(シールドなし)	0.2 ～ 20	10	1個
電源用	A6:【 MSMF 50W〜1.0kW】,A5:【 MSME 50W〜750W】	アンプ側切り落とし(反負荷側)	アングル	固定(シールドなし)	0.2 ～ 20	10	1個
電源用	A6:【 MSMF 50W〜1.0kW】,A5:【 MSME 50W〜750W】	アンプ側切り落とし(反負荷側)	アングル	可動(シールドなし)	0.2 ～ 20	10	1個
電源用	A6:【 MSMF 1.0kW〜2.0kW MDMF 1.0kW〜2.0kW MHMF 1.0kW〜1.5kW MGMF 0.85kW〜1.8kW】 ,A5:【 MSME 1.0kW～2.0kW　MDME 1.0kW～2.0kW　MHME 1.0kW～1.5kW　MGME 0.9kW】	両端加工済	ストレート	固定(シールドなし)	0.2 ～ 20	-	1個
電源用	A6:【 MSMF 1.0kW〜2.0kW MDMF 1.0kW〜2.0kW MHMF 1.0kW〜1.5kW MGMF 0.85kW〜1.8kW】 ,A5:【 MSME 1.0kW～2.0kW　MDME 1.0kW～2.0kW　MHME 1.0kW～1.5kW　MGME 0.9kW】	両端加工済	ストレート	可動(シールドなし)	0.2 ～ 20	-	1個
電源用	A6:【 MSMF 1.0kW〜2.0kW MDMF 1.0kW〜2.0kW MHMF 1.0kW〜1.5kW MGMF 0.85kW〜1.8kW】 ,A5:【 MSME 1.0kW～2.0kW　MDME 1.0kW～2.0kW　MHME 1.0kW～1.5kW　MGME 0.9kW】	アンプ側切り落とし	ストレート	固定(シールドなし)	0.2 ～ 20	-	1個
電源用	A6:【 MSMF 1.0kW〜2.0kW MDMF 1.0kW〜2.0kW MHMF 1.0kW〜1.5kW MGMF 0.85kW〜1.8kW】 ,A5:【 MSME 1.0kW～2.0kW　MDME 1.0kW～2.0kW　MHME 1.0kW～1.5kW　MGME 0.9kW】	アンプ側切り落とし	ストレート	可動(シールドなし)	0.2 ～ 20	-	1個
電源用	A6:【 MSMF 1.0kW〜2.0kW MDMF 1.0kW〜2.0kW MHMF 1.0kW〜1.5kW MGMF 0.85kW〜1.8kW】 ,A5:【 MSME 1.0kW～2.0kW　MDME 1.0kW～2.0kW　MHME 1.0kW～1.5kW　MGME 0.9kW】	両端加工済	アングル	固定(シールドなし)	0.2 ～ 20	-	1個
電源用	A6:【 MSMF 1.0kW〜2.0kW MDMF 1.0kW〜2.0kW MHMF 1.0kW〜1.5kW MGMF 0.85kW〜1.8kW】 ,A5:【 MSME 1.0kW～2.0kW　MDME 1.0kW～2.0kW　MHME 1.0kW～1.5kW　MGME 0.9kW】	両端加工済	アングル	可動(シールドなし)	0.2 ～ 20	-	1個
電源用	A6:【 MSMF 1.0kW〜2.0kW MDMF 1.0kW〜2.0kW MHMF 1.0kW〜1.5kW MGMF 0.85kW〜1.8kW】 ,A5:【 MSME 1.0kW～2.0kW　MDME 1.0kW～2.0kW　MHME 1.0kW～1.5kW　MGME 0.9kW】	アンプ側切り落とし	アングル	固定(シールドなし)	0.2 ～ 20	-	1個
電源用	A6:【 MSMF 1.0kW〜2.0kW MDMF 1.0kW〜2.0kW MHMF 1.0kW〜1.5kW MGMF 0.85kW〜1.8kW】 ,A5:【 MSME 1.0kW～2.0kW　MDME 1.0kW～2.0kW　MHME 1.0kW～1.5kW　MGME 0.9kW】	アンプ側切り落とし	アングル	可動(シールドなし)	0.2 ～ 20	-	1個
電源用ブレーキ付	A6:【 MSMF 1.0kW〜2.0kW MDMF 1.0kW〜2.0kW MHMF 1.0kW〜1.5kW MGMF 0.85kW〜1.8kW】 ,A5:【 MSME 1.0kW～2.0kW　MDME 1.0kW～2.0kW　MHME 1.0kW～1.5kW　MGME 0.9kW】	両端加工済	ストレート	固定(シールドなし)	0.2 ～ 20	-	1個
電源用ブレーキ付	A6:【 MSMF 1.0kW〜2.0kW MDMF 1.0kW〜2.0kW MHMF 1.0kW〜1.5kW MGMF 0.85kW〜1.8kW】 ,A5:【 MSME 1.0kW～2.0kW　MDME 1.0kW～2.0kW　MHME 1.0kW～1.5kW　MGME 0.9kW】	両端加工済	ストレート	可動(シールドなし)	0.2 ～ 20	-	1個
電源用ブレーキ付	A6:【 MSMF 1.0kW〜2.0kW MDMF 1.0kW〜2.0kW MHMF 1.0kW〜1.5kW MGMF 0.85kW〜1.8kW】 ,A5:【 MSME 1.0kW～2.0kW　MDME 1.0kW～2.0kW　MHME 1.0kW～1.5kW　MGME 0.9kW】	アンプ側切り落とし	ストレート	固定(シールドなし)	0.2 ～ 20	-	1個
電源用ブレーキ付	A6:【 MSMF 1.0kW〜2.0kW MDMF 1.0kW〜2.0kW MHMF 1.0kW〜1.5kW MGMF 0.85kW〜1.8kW】 ,A5:【 MSME 1.0kW～2.0kW　MDME 1.0kW～2.0kW　MHME 1.0kW～1.5kW　MGME 0.9kW】	アンプ側切り落とし	ストレート	可動(シールドなし)	0.2 ～ 20	-	1個
電源用ブレーキ付	A6:【 MSMF 1.0kW〜2.0kW MDMF 1.0kW〜2.0kW MHMF 1.0kW〜1.5kW MGMF 0.85kW〜1.8kW】 ,A5:【 MSME 1.0kW～2.0kW　MDME 1.0kW～2.0kW　MHME 1.0kW～1.5kW　MGME 0.9kW】	両端加工済	アングル	固定(シールドなし)	0.2 ～ 20	-	1個
電源用ブレーキ付	A6:【 MSMF 1.0kW〜2.0kW MDMF 1.0kW〜2.0kW MHMF 1.0kW〜1.5kW MGMF 0.85kW〜1.8kW】 ,A5:【 MSME 1.0kW～2.0kW　MDME 1.0kW～2.0kW　MHME 1.0kW～1.5kW　MGME 0.9kW】	両端加工済	アングル	可動(シールドなし)	0.2 ～ 20	-	1個
電源用ブレーキ付	A6:【 MSMF 1.0kW〜2.0kW MDMF 1.0kW〜2.0kW MHMF 1.0kW〜1.5kW MGMF 0.85kW〜1.8kW】 ,A5:【 MSME 1.0kW～2.0kW　MDME 1.0kW～2.0kW　MHME 1.0kW～1.5kW　MGME 0.9kW】	アンプ側切り落とし	アングル	固定(シールドなし)	0.2 ～ 20	-	1個
電源用ブレーキ付	A6:【 MSMF 1.0kW〜2.0kW MDMF 1.0kW〜2.0kW MHMF 1.0kW〜1.5kW MGMF 0.85kW〜1.8kW】 ,A5:【 MSME 1.0kW～2.0kW　MDME 1.0kW～2.0kW　MHME 1.0kW～1.5kW　MGME 0.9kW】	アンプ側切り落とし	アングル	可動(シールドなし)	0.2 ～ 20	-	1個
電源用	A6:【 MHMF 2.0kW】,A5:【 MHME 2.0kW】	両端加工済	ストレート	固定(シールドなし)	0.2 ～ 20	-	1個
電源用	A6:【 MHMF 2.0kW】,A5:【 MHME 2.0kW】	両端加工済	ストレート	可動(シールドなし)	0.2 ～ 20	-	1個
電源用	A6:【 MHMF 2.0kW】,A5:【 MHME 2.0kW】	アンプ側切り落とし	ストレート	固定(シールドなし)	0.2 ～ 20	-	1個
電源用	A6:【 MHMF 2.0kW】,A5:【 MHME 2.0kW】	アンプ側切り落とし	ストレート	可動(シールドなし)	0.2 ～ 20	-	1個
電源用	A6:【 MHMF 2.0kW】,A5:【 MHME 2.0kW】	両端加工済	アングル	固定(シールドなし)	0.2 ～ 20	-	1個
電源用	A6:【 MHMF 2.0kW】,A5:【 MHME 2.0kW】	両端加工済	アングル	可動(シールドなし)	0.2 ～ 20	-	1個
電源用	A6:【 MHMF 2.0kW】,A5:【 MHME 2.0kW】	アンプ側切り落とし	アングル	固定(シールドなし)	0.2 ～ 20	-	1個
電源用	A6:【 MHMF 2.0kW】,A5:【 MHME 2.0kW】	アンプ側切り落とし	アングル	可動(シールドなし)	0.2 ～ 20	-	1個
電源用ブレーキ付	A6:【 MHMF 2.0kW】,A5:【 MHME 2.0kW】	両端加工済	ストレート	固定(シールドなし)	0.2 ～ 20	-	1個
電源用ブレーキ付	A6:【 MHMF 2.0kW】,A5:【 MHME 2.0kW】	両端加工済	ストレート	可動(シールドなし)	0.2 ～ 20	-	1個
電源用ブレーキ付	A6:【 MHMF 2.0kW】,A5:【 MHME 2.0kW】	アンプ側切り落とし	ストレート	固定(シールドなし)	0.2 ～ 20	-	1個
電源用ブレーキ付	A6:【 MHMF 2.0kW】,A5:【 MHME 2.0kW】	アンプ側切り落とし	ストレート	可動(シールドなし)	0.2 ～ 20	-	1個
電源用ブレーキ付	A6:【 MHMF 2.0kW】,A5:【 MHME 2.0kW】	両端加工済	アングル	固定(シールドなし)	0.2 ～ 20	-	1個
電源用ブレーキ付	A6:【 MHMF 2.0kW】,A5:【 MHME 2.0kW】	両端加工済	アングル	可動(シールドなし)	0.2 ～ 20	-	1個
電源用ブレーキ付	A6:【 MHMF 2.0kW】,A5:【 MHME 2.0kW】	アンプ側切り落とし	アングル	固定(シールドなし)	0.2 ～ 20	-	1個
電源用ブレーキ付	A6:【 MHMF 2.0kW】,A5:【 MHME 2.0kW】	アンプ側切り落とし	アングル	可動(シールドなし)	0.2 ～ 20	-	1個
電源用	A6:【 MSMF 3.0kW～5.0kW MDMF 3.0kW～5.0kW MHMF 3.0kW～5.0kW MGMF 2.9kW～4.4kW】 ,A5:【 MSME 3.0kW～5.0kW　MDME 3.0kW～5.0kW　MHME 3.0kW～5.0kW　MGME 2.0kW～3.0kW】	両端加工済	ストレート	固定(シールドなし)	0.2 ～ 20	-	1個
電源用	A6:【 MSMF 3.0kW～5.0kW MDMF 3.0kW～5.0kW MHMF 3.0kW～5.0kW MGMF 2.9kW～4.4kW】 ,A5:【 MSME 3.0kW～5.0kW　MDME 3.0kW～5.0kW　MHME 3.0kW～5.0kW　MGME 2.0kW～3.0kW】	両端加工済	ストレート	可動(シールドなし)	0.2 ～ 20	-	1個
電源用	A6:【 MSMF 3.0kW～5.0kW MDMF 3.0kW～5.0kW MHMF 3.0kW～5.0kW MGMF 2.9kW～4.4kW】 ,A5:【 MSME 3.0kW～5.0kW　MDME 3.0kW～5.0kW　MHME 3.0kW～5.0kW　MGME 2.0kW～3.0kW】	アンプ側切り落とし	ストレート	固定(シールドなし)	0.2 ～ 20	-	1個
電源用	A6:【 MSMF 3.0kW～5.0kW MDMF 3.0kW～5.0kW MHMF 3.0kW～5.0kW MGMF 2.9kW～4.4kW】 ,A5:【 MSME 3.0kW～5.0kW　MDME 3.0kW～5.0kW　MHME 3.0kW～5.0kW　MGME 2.0kW～3.0kW】	アンプ側切り落とし	ストレート	可動(シールドなし)	0.2 ～ 20	-	1個
電源用	A6:【 MSMF 3.0kW～5.0kW MDMF 3.0kW～5.0kW MHMF 3.0kW～5.0kW MGMF 2.9kW～4.4kW】 ,A5:【 MSME 3.0kW～5.0kW　MDME 3.0kW～5.0kW　MHME 3.0kW～5.0kW　MGME 2.0kW～3.0kW】	両端加工済	アングル	固定(シールドなし)	0.2 ～ 20	-	1個
電源用	A6:【 MSMF 3.0kW～5.0kW MDMF 3.0kW～5.0kW MHMF 3.0kW～5.0kW MGMF 2.9kW～4.4kW】 ,A5:【 MSME 3.0kW～5.0kW　MDME 3.0kW～5.0kW　MHME 3.0kW～5.0kW　MGME 2.0kW～3.0kW】	両端加工済	アングル	可動(シールドなし)	0.2 ～ 20	-	1個
電源用	A6:【 MSMF 3.0kW～5.0kW MDMF 3.0kW～5.0kW MHMF 3.0kW～5.0kW MGMF 2.9kW～4.4kW】 ,A5:【 MSME 3.0kW～5.0kW　MDME 3.0kW～5.0kW　MHME 3.0kW～5.0kW　MGME 2.0kW～3.0kW】	アンプ側切り落とし	アングル	固定(シールドなし)	0.2 ～ 20	-	1個
電源用	A6:【 MSMF 3.0kW～5.0kW MDMF 3.0kW～5.0kW MHMF 3.0kW～5.0kW MGMF 2.9kW～4.4kW】 ,A5:【 MSME 3.0kW～5.0kW　MDME 3.0kW～5.0kW　MHME 3.0kW～5.0kW　MGME 2.0kW～3.0kW】	アンプ側切り落とし	アングル	可動(シールドなし)	0.2 ～ 20	-	1個
電源用ブレーキ付	A6:【 MSMF 3.0kW～5.0kW MDMF 3.0kW～5.0kW MHMF 3.0kW～5.0kW MGMF 2.9kW～4.4kW】 ,A5:【 MSME 3.0kW～5.0kW　MDME 3.0kW～5.0kW　MHME 3.0kW～5.0kW　MGME 2.0kW～3.0kW】	両端加工済	ストレート	固定(シールドなし)	0.2 ～ 20	-	1個
電源用ブレーキ付	A6:【 MSMF 3.0kW～5.0kW MDMF 3.0kW～5.0kW MHMF 3.0kW～5.0kW MGMF 2.9kW～4.4kW】 ,A5:【 MSME 3.0kW～5.0kW　MDME 3.0kW～5.0kW　MHME 3.0kW～5.0kW　MGME 2.0kW～3.0kW】	両端加工済	ストレート	可動(シールドなし)	0.2 ～ 20	-	1個
電源用ブレーキ付	A6:【 MSMF 3.0kW～5.0kW MDMF 3.0kW～5.0kW MHMF 3.0kW～5.0kW MGMF 2.9kW～4.4kW】 ,A5:【 MSME 3.0kW～5.0kW　MDME 3.0kW～5.0kW　MHME 3.0kW～5.0kW　MGME 2.0kW～3.0kW】	アンプ側切り落とし	ストレート	固定(シールドなし)	0.2 ～ 20	-	1個
電源用ブレーキ付	A6:【 MSMF 3.0kW～5.0kW MDMF 3.0kW～5.0kW MHMF 3.0kW～5.0kW MGMF 2.9kW～4.4kW】 ,A5:【 MSME 3.0kW～5.0kW　MDME 3.0kW～5.0kW　MHME 3.0kW～5.0kW　MGME 2.0kW～3.0kW】	アンプ側切り落とし	ストレート	可動(シールドなし)	0.2 ～ 20	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

基本情報
追加工

基本情報

パナソニック MINAS A6／A5シリーズ対応。0.1m単位で長さ指定ができる自由長タイプのモータ、ブレーキケーブルです。中・大容量モーターにも対応！

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。
コネクタタイプのみの販売となります。リード線タイプの製品のお取り扱いはございませんので、ご注意ください。
使用部材に関しては「パナソニック：MINASA5シリーズ」カタログ掲載の推奨部材を使用しております。（一部相当品）
※2はブレーキケーブルのみになりますので、※1の電源ケーブルと合わせてご使用下さい。
Aストークは5本までの注文となります。

追加工

※こちらの商品はラベル印字サービスのみ利用可能です。

●追加工のみ
必須型式の末尾に、（シース剥き、アース線、アース端子サイズ）のうち、指定される仕様のみ追加工型式をご指定ください。
●カスタムのみ
必須型式の末尾に、識別記号「X」と「カスタムナンバー」をつけてご依頼ください。
※カスタムナンバー取得方法は左ページをご参照ください。
●追加工とカスタム
必須型式の末尾に、追加工型式、カスタムナンバーの順にご記入ください。
●全ての追加工とカスタム
必須型式の末尾に（シース剥き、アース線、アース端子サイズ）、カスタムナンバーの順にご記入ください。

（1）シース剥き長さ指定
Dsubコネクタ付ケーブルバラ線フード付き (Dsub connector discrete-wire cable ):関連画像

※Y端子付、もしくはマークチューブ入りの商品に限ります。

（2）リード線が長さ指定
Dsubコネクタ付ケーブルバラ線フード付き (Dsub connector discrete-wire cable ):関連画像

※元々、リード線がある商品に限ります。

（3）アース端子寸法指定
Dsubコネクタ付ケーブルバラ線フード付き (Dsub connector discrete-wire cable ):関連画像

※元々、リード線がある商品に限ります。

（4）ラベル印字指定
Dsubコネクタ付ケーブルバラ線フード付き (Dsub connector discrete-wire cable ):関連画像

追加工・カスタムの注文方法

シース剥き長さ
追加工型式	シース剥き長さ	追加工料金
指定なし	100mm	-
02S	200mm	無料
03S	300mm	無料
04S	400mm	\150
05S	500mm
06S	600mm
07S	700mm	\300
08S	800mm
09S	900mm
10S	1000mm

CN1側アース線（無料）
追加工型式	寸法
指定なし	200mm
00E	アース線なし
01E	100mm
03E	300mm
04E	400mm
05E	500mm
06E	600mm
07E	700mm
08E	800mm
09E	900mm
10E	1000mm
15E	1500mm

CN2側アース線（無料）
追加工型式	寸法
指定なし	200mm
00F	アース線なし
01F	100mm
03F	300mm
04F	400mm
05F	500mm
06F	600mm
07F	700mm
08F	800mm
09F	900mm
10F	1000mm
15F	1500mm

アース端子サイズ（無料）
追加工型式	サイズ
指定なし	M3.5
04T	M4

追加工の注文方法

シース剥き、アース線、アース端子サイズのうち、
ご指定されたい仕様のみ追加工型式をご選定の
上、形式に足してください。

　　（発注型式例：NDDJ-PY-E-9-1-04S-05E）

カスタムナンバーの取得方法

（1）A10-149ページの「カスタムナンバー取得用紙」に、ご希望の指定内容を記入します。
（2）用紙に記載されているFAX番号（03-5606-6329）までお送り下さい。
のちほど7桁の「カスタムナンバー」を返信させていただきます。
（3）ご注文の際に型式の末尾に識別記号「X」と「カスタムナンバー」をつけてご依頼下さい。

　　　　　　　　　　　（発注型式例：NDDJ-PY-E-9-1-X-0100001）

追加工サービスとカスタムサービスの併用も可能です。

ハーネス単価計算方法

価格表に記載の「基本単価」「ケーブル単価×必要メートル数」と「追加工料金」を足していただいた金額が商品単価になります。
型式：NDDJ-PY-E-9-1-04Sの場合

基本単価 \1,820

ケーブルメートル単価×全長 \170×1m

追加工 \150

商品単価 \2,140

※ケーブル料金の小数点以下は切り捨て

カスタムナンバー取得用紙(Excel)
カスタムナンバー取得用紙(PDF)
(結線指定用)
カスタムナンバー取得用紙(結線指定用)　記入例
カスタムナンバー取得用紙(結線指定用)　記入例(PDF)
カスタムナンバー取得用紙(PDF)
(マークチューブ文字指定用)
カスタムナンバー取得用紙(マークチューブ文字指定用)　記入例
カスタムナンバー取得用紙(マークチューブ文字指定用)　記入例(PDF)

お申し込み

株式会社ミスミハーネス見積センター
Fax ：03-5805-7162　　　Tel ： 03-5805-7164
Mail ： harness@misumi.co.jp
受付時間：月～金 9:00～18:00 （祝日除く）

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ACサーボモータ対応モータ/ブレーキケーブル（SVPP-A5□）のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 ACサーボモータ対応モータ/ブレーキケーブル（SVPP-A5□）	ACサーボモータ対応モータ/ブレーキケーブル（SVPP-MIA4□）	ACサーボモータ対応エンコーダケーブル（SVEP-MIA4□）	ACサーボモータ対応エンコーダケーブル（SVEP-A5□）	ACサーボモータ対応エンコーダケーブル（SVPP-MINA□）	ACサーボモータ対応モータ/ブレーキケーブル（SVPP-MIA3□）
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	2日目	2日目〜	2日目〜	2日目	2日目	2日目
対応機器メーカー	パナソニック製対応	-	パナソニック製対応	パナソニック製対応	パナソニック製対応	パナソニック製対応
対応機器シリーズ	パナソニック MINAS A5シリーズ / パナソニック MINAS A6シリーズ	-	パナソニック MINAS A5シリーズ / パナソニック MINAS A6シリーズ	パナソニック MINAS A5シリーズ / パナソニック MINAS A6シリーズ	パナソニック MINAS A／S／Eシリーズ	パナソニック MINAS AIIIシリーズ

ACサーボモータ用ケーブルカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

エレクトロニクス部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

用途

対応モータ

外形仕様

コネクタ形状

ケーブルタイプ

指定長(m)

CAD

出荷日

ACサーボモータ対応モータ/ブレーキケーブル（SVPP-A5□）

外形図・規格表

直結用（両端加工済みタイプ）

現場加工用（片側切り落としタイプ）

直結用（両端加工済みタイプ）

型番リスト

詳細情報

基本情報

ご注意

追加工

追加工・カスタムの注文方法

ハーネス単価計算方法

カタログ

この商品を見た人は、こんな商品も見ています

最近見た商品

ACサーボモータ用ケーブルカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA
