漏電遮断器取付台（富士電機対応）

数量スライド割引

4.1

平均満足度4.1

この商品のレビューをみる（8件）

通常単価(税別): 3,628円～7,196円

税込単価: 3,991円～7,916円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

漏電遮断器取付台（三菱電機対応）

通常価格(税別)： 4,190円 (税込価格：4,609円)

通常出荷日：3 日目～

図面作成不要！高さ調整機能付きの漏電遮断器取付台にステンレスタイプを追加。

詳細情報を確認する

規格・仕様：

スチール
粉体塗装

本体板厚 (mm)
2.0

未確定：候補が119型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型式	−	H（調整高さ）	−	塗装色
ELBM-F2	−	3	−	K

◆ステンレスタイプ

メーカー	漏電遮断器メーカー型式	ミスミ取付台型式 (ご注文用)	H：調整高さ (mm) ※型式は青字で記載の「数字」ご指定ください。		塗装色	自重 (kg)
メーカー	漏電遮断器メーカー型式	ミスミ取付台型式 (ご注文用)	H：調整高さ (mm) ※型式は青字で記載の「数字」ご指定ください。		塗装色	自重 (kg)
富士電機	・EW32AAG (極数2) ・EW50AAG (極数2) ・EG32AC ・EG52AC	ELBM-F1 取付面サイズ W52×D102 (外形図 >> 7602ページ①)	1	60～100	SUS (表面処理：ヘアライン)	0.6
			2	100～140		0.7
			3	140～180		0.9
			4	180～220		1.0
			5	220～260		1.1
			6	260～300		1.3
			7	310～350		1.5
	・EW32AAG (極数3) ・EG33AC ・SG33C/CM ・EW32EAG ・EG33C/CM ・SG53C/CM ・EW32SAG ・EG53AC ・SG53RC ・EW50AAG (極数3) ・EG53C/CM ・SG63C/CM ・EW50EAG ・EG53NC ・SG63RC ・EW50SAG ・EG63C/CM ・EW50RAG ・EG103AC ・EW63EAG ・EG102C ・EW63SAG ・EG103C/CM ・EW63RAG ・EG103NC ・EW100AAG ・EW100EAG ・EW100EAD	ELBM-F2 取付面サイズ W77×D102 (外形図>> 7602ページ②)	1	60～100		0.6
			2	100～140		0.7
			3	140～180		0.9
			4	180～220		1.0
			5	220～260		1.2
			6	260～300		1.3
			7	310～350		1.5

◆スチール塗装タイプ

メーカー	漏電遮断器メーカー型式	ミスミ取付台型式 (ご注文用)	H：調整高さ (mm) ※型式は青字で記載の「数字」ご指定ください。		塗装色	自重 (kg)
メーカー	漏電遮断器メーカー型式	ミスミ取付台型式 (ご注文用)	H：調整高さ (mm) ※型式は青字で記載の「数字」ご指定ください。		塗装色	自重 (kg)
富士電機	・EW32AAG (極数2) ・EW50AAG (極数2) ・EG32AC ・EG52AC	ELBM-F1 取付面サイズ W52×D102 (外形図 >> 7602ページ①)	1	60～100	K (近似マンセル値2.5Y9/1) G (近似マンセル値5Y7/1) E (近似マンセル値5Y8/1)	0.6
			2	100～140		0.7
			3	140～180		0.9
			4	180～220		1.0
			5	220～260		1.1
			6	260～300		1.3
			7	310～350		1.5
	・EW32AAG (極数3) ・EG33AC ・SG33C/CM ・EW32EAG ・EG33C/CM ・SG53C/CM ・EW32SAG ・EG53AC ・SG53RC ・EW50AAG (極数3) ・EG53C/CM ・SG63C/CM ・EW50EAG ・EG53NC ・SG63RC ・EW50SAG ・EG63C/CM ・EW50RAG ・EG103AC ・EW63EAG ・EG102C ・EW63SAG ・EG103C/CM ・EW63RAG ・EG103NC ・EW100AAG ・EW100EAG ・EW100EAD	ELBM-F2 取付面サイズ W77×D102 (外形図 >> 7602ページ②)	1	60～100		0.6
			2	100～140		0.7
			3	140～180		0.9
			4	180～220		1.0
			5	220～260		1.2
			6	260～300		1.3
			7	310～350		1.5
	・EW125JAG (極数3) ・HG53B/BD ・EW125RAG (極数3) ・HG103B/BD ・EW50HAG ・SG103C/CD ・EW125HAG ・SG103RC/RCD	ELBM-F3 取付面サイズ W92×D157 (外形図 >> 7602ページ③)	1	60～100		1.0
			2	100～140		1.2
			3	140～180		1.4
			4	180～220		1.7
			5	220～260		1.9
			6	260～300		2.1
			7	310～350		2.4

メーカー	漏電遮断器メーカー型式	ミスミ取付台型式 (ご注文用)	H：調整高さ (mm) ※型式は青字で記載の「数字」ご指定ください。		塗装色	自重 (kg)
メーカー	漏電遮断器メーカー型式	ミスミ取付台型式 (ご注文用)	H：調整高さ (mm) ※型式は青字で記載の「数字」ご指定ください。		塗装色	自重 (kg)
富士電機	・EW250EAG ・EG203C/CD ・EW250JAG(極数3) ・EG203NC ・EW250RAG (極数3) ・SG203C/CD ・EW250HAG ・SG203RC/RCD ・HG203B/BD	ELBM-F4 取付面サイズ W107×D167 (外形図 >> 本ページ④)	1	60～100	K (近似マンセル値2.5Y9/1) G (近似マンセル値5Y7/1) E (近似マンセル値5Y8/1)	1.1
			2	100～140		1.3
			3	140～180		1.6
			4	180～220		1.8
			5	220～260		2.1
			6	260～300		2.3
			7	310～350		2.6
	・EW400EAG ・EG403C ・EW400SAG ・EG403NC ・EW400RAG (極数3) ・SG403C ・EW400HAG(極数3) ・SG403RC ・HG403C	ELBM-F5 取付面サイズ W142×D259 (外形図 >> 本ページ⑤)	1	60～100		1.8
			2	100～140		2.2
			3	140～180		2.6
			4	180～220		3.0
			5	220～260		3.3
			6	260～300		3.7
			7	310～350		4.2

概要仕様


機器仕様に合わせ取付穴を開けています	取付面は機器外形サイズから上下左右1mmずつ大きくしています	L字部分を内側に取り付ければさらにスペースを有効活用できます

塗装色
粉体塗装


K：クリーム近似マンセル値 2.5Ｙ9/1	G：グレイ近似マンセル値 5Ｙ7/1	E 近似マンセル値 5Ｙ8/1

【外形図】　　（単位：mm）

①ELBM-F1-＊-＊

②ELBM-F2-＊-＊

③ELBM-F3-＊-＊

④ELBM-F4-＊-＊

⑤ELBM-F5-＊-＊

　　　　【ステンレスタイプの外観】

　
　　　　　【使用例】

型番リスト

表示件数

型番

材質

塗装・表面処理

色

特記

遮断器取付面

(mm)

調整高さ

(mm)

RoHS?

最小発注数量

鉄	粉体塗装	近似マンセル値5Y8/1	-	W52×D102	60～100	10	1個
鉄	粉体塗装	グレイ（近似マンセル値5Y7/1)	-	W52×D102	60～100	10	1個
鉄	粉体塗装	クリーム（近似マンセル値2.5Y9/1)	-	W52×D102	60～100	10	1個
ステンレス	ヘアライン	-	SUS304	W52×D102	60～100	10	1個
鉄	粉体塗装	近似マンセル値5Y8/1	-	W52×D102	100～140	10	1個
鉄	粉体塗装	グレイ（近似マンセル値5Y7/1)	-	W52×D102	100～140	10	1個
鉄	粉体塗装	クリーム（近似マンセル値2.5Y9/1)	-	W52×D102	100～140	10	1個
ステンレス	ヘアライン	-	SUS304	W52×D102	100～140	10	1個
鉄	粉体塗装	近似マンセル値5Y8/1	-	W52×D102	140～180	10	1個
鉄	粉体塗装	グレイ（近似マンセル値5Y7/1)	-	W52×D102	140～180	10	1個
鉄	粉体塗装	クリーム（近似マンセル値2.5Y9/1)	-	W52×D102	140～180	10	1個
ステンレス	ヘアライン	-	SUS304	W52×D102	140～180	10	1個
鉄	粉体塗装	近似マンセル値5Y8/1	-	W52×D102	180～220	10	1個
鉄	粉体塗装	グレイ（近似マンセル値5Y7/1)	-	W52×D102	180～220	10	1個
鉄	粉体塗装	クリーム（近似マンセル値2.5Y9/1)	-	W52×D102	180～220	10	1個
ステンレス	ヘアライン	-	SUS304	W52×D102	180～220	10	1個
鉄	粉体塗装	近似マンセル値5Y8/1	-	W52×D102	220～260	10	1個
鉄	粉体塗装	グレイ（近似マンセル値5Y7/1)	-	W52×D102	220～260	10	1個
鉄	粉体塗装	クリーム（近似マンセル値2.5Y9/1)	-	W52×D102	220～260	10	1個
ステンレス	ヘアライン	-	SUS304	W52×D102	220～260	10	1個
鉄	粉体塗装	近似マンセル値5Y8/1	-	W52×D102	260～300	10	1個
鉄	粉体塗装	グレイ（近似マンセル値5Y7/1)	-	W52×D102	260～300	10	1個
鉄	粉体塗装	クリーム（近似マンセル値2.5Y9/1)	-	W52×D102	260～300	10	1個
ステンレス	ヘアライン	-	SUS304	W52×D102	260～300	10	1個
鉄	粉体塗装	近似マンセル値5Y8/1	-	W52×D102	310～350	10	1個
鉄	粉体塗装	グレイ（近似マンセル値5Y7/1)	-	W52×D102	310～350	10	1個
鉄	粉体塗装	クリーム（近似マンセル値2.5Y9/1)	-	W52×D102	310～350	10	1個
ステンレス	ヘアライン	-	SUS304	W52×D102	310～350	10	1個
鉄	粉体塗装	近似マンセル値5Y8/1	-	W77×D102	60～100	10	1個
鉄	粉体塗装	グレイ（近似マンセル値5Y7/1)	-	W77×D102	60～100	10	1個
鉄	粉体塗装	クリーム（近似マンセル値2.5Y9/1)	-	W77×D102	60～100	10	1個
ステンレス	ヘアライン	-	SUS304	W77×D102	60～100	10	1個
鉄	粉体塗装	近似マンセル値5Y8/1	-	W77×D102	100～140	10	1個
鉄	粉体塗装	グレイ（近似マンセル値5Y7/1)	-	W77×D102	100～140	10	1個
鉄	粉体塗装	クリーム（近似マンセル値2.5Y9/1)	-	W77×D102	100～140	10	1個
ステンレス	ヘアライン	-	SUS304	W77×D102	100～140	10	1個
鉄	粉体塗装	近似マンセル値5Y8/1	-	W77×D102	140～180	10	1個
鉄	粉体塗装	グレイ（近似マンセル値5Y7/1)	-	W77×D102	140～180	10	1個
鉄	粉体塗装	クリーム（近似マンセル値2.5Y9/1)	-	W77×D102	140～180	10	1個
ステンレス	ヘアライン	-	SUS304	W77×D102	140～180	10	1個
鉄	粉体塗装	近似マンセル値5Y8/1	-	W77×D102	180～220	10	1個
鉄	粉体塗装	グレイ（近似マンセル値5Y7/1)	-	W77×D102	180～220	10	1個
鉄	粉体塗装	クリーム（近似マンセル値2.5Y9/1)	-	W77×D102	180～220	10	1個
ステンレス	ヘアライン	-	SUS304	W77×D102	180～220	10	1個
鉄	粉体塗装	近似マンセル値5Y8/1	-	W77×D102	220～260	10	1個
鉄	粉体塗装	グレイ（近似マンセル値5Y7/1)	-	W77×D102	220～260	10	1個
鉄	粉体塗装	クリーム（近似マンセル値2.5Y9/1)	-	W77×D102	220～260	10	1個
ステンレス	ヘアライン	-	SUS304	W77×D102	220～260	10	1個
鉄	粉体塗装	近似マンセル値5Y8/1	-	W77×D102	260～300	10	1個
鉄	粉体塗装	グレイ（近似マンセル値5Y7/1)	-	W77×D102	260～300	10	1個
鉄	粉体塗装	クリーム（近似マンセル値2.5Y9/1)	-	W77×D102	260～300	10	1個
ステンレス	ヘアライン	-	SUS304	W77×D102	260～300	10	1個
鉄	粉体塗装	近似マンセル値5Y8/1	-	W77×D102	310～350	10	1個
鉄	粉体塗装	グレイ（近似マンセル値5Y7/1)	-	W77×D102	310～350	10	1個
鉄	粉体塗装	クリーム（近似マンセル値2.5Y9/1)	-	W77×D102	310～350	10	1個
ステンレス	ヘアライン	-	SUS304	W77×D102	310～350	10	1個
鉄	粉体塗装	近似マンセル値5Y8/1	-	W92×D157	60～100	10	1個
鉄	粉体塗装	グレイ（近似マンセル値5Y7/1)	-	W92×D157	60～100	10	1個
鉄	粉体塗装	クリーム（近似マンセル値2.5Y9/1)	-	W92×D157	60～100	10	1個
鉄	粉体塗装	近似マンセル値5Y8/1	-	W92×D157	100～140	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,019円 ( 4,421円 )	6日目
4,019円 ( 4,421円 )	6日目
4,019円 ( 4,421円 )	6日目
3,628円 ( 3,991円 )	3日目
4,158円 ( 4,574円 )	6日目
4,158円 ( 4,574円 )	6日目
4,158円 ( 4,574円 )	6日目
4,466円 ( 4,913円 )	3日目
4,748円 ( 5,223円 )	6日目
4,748円 ( 5,223円 )	6日目
4,748円 ( 5,223円 )	6日目
4,873円 ( 5,360円 )	3日目
4,897円 ( 5,387円 )	6日目
4,897円 ( 5,387円 )	6日目
4,897円 ( 5,387円 )	6日目
5,292円 ( 5,821円 )	3日目
5,105円 ( 5,616円 )	6日目
5,105円 ( 5,616円 )	6日目
5,105円 ( 5,616円 )	6日目
5,700円 ( 6,270円 )	3日目
5,174円 ( 5,691円 )	6日目
5,174円 ( 5,691円 )	6日目
5,174円 ( 5,691円 )	6日目
6,108円 ( 6,719円 )	3日目
5,464円 ( 6,010円 )	6日目
5,464円 ( 6,010円 )	6日目
5,464円 ( 6,010円 )	6日目
6,615円 ( 7,277円 )	3日目
3,927円 ( 4,320円 )	6日目
3,927円 ( 4,320円 )	6日目
3,927円 ( 4,320円 )	6日目
4,190円 ( 4,609円 )	3日目
4,263円 ( 4,689円 )	6日目
4,263円 ( 4,689円 )	6日目
4,263円 ( 4,689円 )	6日目
4,598円 ( 5,058円 )	3日目
4,435円 ( 4,879円 )	6日目
4,435円 ( 4,879円 )	6日目
4,435円 ( 4,879円 )	6日目
5,005円 ( 5,506円 )	3日目
4,771円 ( 5,248円 )	6日目
4,771円 ( 5,248円 )	6日目
4,771円 ( 5,248円 )	6日目
5,424円 ( 5,966円 )	3日目
5,105円 ( 5,616円 )	6日目
5,105円 ( 5,616円 )	6日目
5,105円 ( 5,616円 )	6日目
5,833円 ( 6,416円 )	3日目
5,441円 ( 5,985円 )	6日目
5,441円 ( 5,985円 )	6日目
5,441円 ( 5,985円 )	6日目
6,230円 ( 6,853円 )	3日目
5,579円 ( 6,137円 )	6日目
5,579円 ( 6,137円 )	6日目
5,579円 ( 6,137円 )	6日目
6,747円 ( 7,422円 )	3日目
4,019円 ( 4,421円 )	6日目
4,019円 ( 4,421円 )	6日目
4,019円 ( 4,421円 )	6日目
4,158円 ( 4,574円 )	6日目

基本情報

基本情報

図面作成不要！高さ調整機能付きの漏電遮断器取付台にステンレスタイプを追加。

【ココが特長】
【【人気のサイズにステンレスを追加しました！！】】

●高さ調整機能付きの漏電遮断器取付台です。
●遮断器の取付面サイズと取付穴を富士電機様の機器仕様に合わせました。
●型式注文できるので、面倒な図面作成は不要です。

【基本仕様】

◆スチール塗装タイプ

板厚	コの字型パネル	2.0mm
板厚	L字型パネル(2枚)	2.0mm
材質	コの字型・L字型パネル	SPCC
付属品	SW付六角穴付きボルト (M5×8)×4本	鉄 (三価クロメート)

◆ステンレスタイプ

板厚	コの字型パネル	2.0mm
板厚	L字型パネル(2枚)	2.0mm
材質	コの字型・L字型パネル	SUS304
付属品	SW付六角穴付きボルト (M5×8)×4本	鉄（三価クロメート）

【ご注意】
・板厚を2.3mmから2.0mmに変更いたしました。

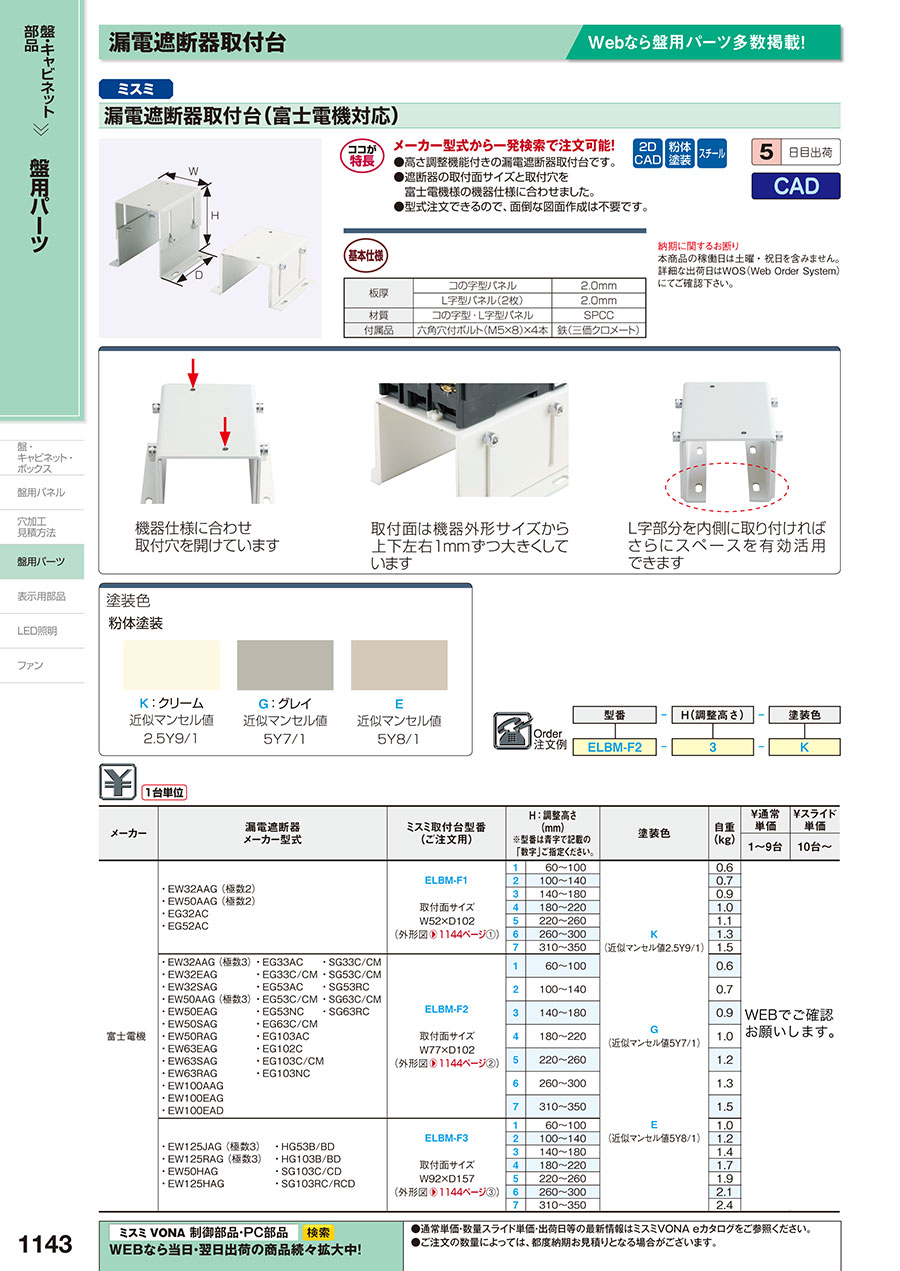

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
