コモン端子台　省スペース　1対9 (5台入り）【5個入り】

コモン端子台　省スペース　1対9 (5台入り） ESAW-TCM310-5P
規格・仕様：
  • 電源用
  • 盤内配線
  • 省スペース
  • PLC
  • 結線方式
    ネジ
  • 取付方式
    DINレール取付
  • 部品/完成品
    組上完成品
  • 極数 (極)
    1
  • ネジサイズ
    M3
  • 入出力数
    1対N
  • 定格電流（JIS） (A)
    10
  • 外形寸法 (幅4x奥行きx高さ(mm))
    25ｘ64ｘ35
  • 対応機器メーカ
    任意
  • コモン数
    単極
  • 圧着端子
    M3

型番:

ESAW-TCM310-5P
解除
数量：
パック (5個入り)
－閉じる

ESAW-TCM310-5Pの仕様・寸法情報

結線方式
ネジ
取付方式
DINレール取付
部品/完成品
組上完成品
極数(極)
1
ネジサイズ
M3
入出力数
1対N
定格電流（JIS）(A)
10
外形寸法(幅4x奥行きx高さ(mm))
25ｘ64ｘ35
対応機器メーカ
任意
コモン数
単極
圧着端子
M3
-
-

商品仕様

規格表

型式
ESAW-TCM310-5P

概要仕様

回路図

（10本のネジは端子盤上で導通）
コモン端子台　省スペース　1対9 (5台入り）:関連画像

外形図

（単位：mm）
コモン端子台　省スペース　1対9 (5台入り）:関連画像
DINレール：7613ページ



仕様
定格電圧AC･DC250V
定格電流10A
耐電圧AC2000V　１分間
絶縁抵抗100MΩ以上
適合電線1.25m㎡max
端子ネジM3×6
締付トルク0.6～0.9N・m
周囲温度－20～+55℃
相対湿度45～85％
質量31g
材質
端子台UL94V-0(ポリカーボネイド)
端子板黄銅、スズメッキ
端子ネジ鉄、亜鉛メッキ、３価クロメート
絶縁カバーUL94V-0(ポリカーボネイド)
記名板塩化ビニル
推奨単芯電線　VAKIV-1.25 商品ページ　推奨圧着端子　F1.25-3 商品ページ

型番リスト

表示件数
  • 1
    • 型番
    ESAW-TCM310-5P
    最小発注数量
    1パック

    5個入り

    通常単価(税別) (税込単価)
    通常出荷日
    4,190円
    ( 4,609円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【用途】
    コモン端子台省スペース1対9（5台入り）
    【特長】
    ・25mm幅ブロック内の端子板にM3ネジが10本
    ・端子台部品を組立てる手間時間を短縮
    ・ワンタッチでDINレール装着可能
    ・独立した専用絶縁カバーで安全設計
    ・専用ショートバー1本で電気的に連結可能
    ・定格：AC・DC250V10A
    ・実用新案特許

    【ココが特長】
    ●25mm幅ブロック内の端子板にM3ネジが10本。
    ●端子台部品を組立てる手間時間を省きます。
    ●ワンタッチでDINレール装着できます。
    ●独立した専用絶縁カバーで安全設計です。
    ●専用ショートバー1本で電気的に連結できます。
    ●定格：AC･DC250V　10A
    ●実用新案特許

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

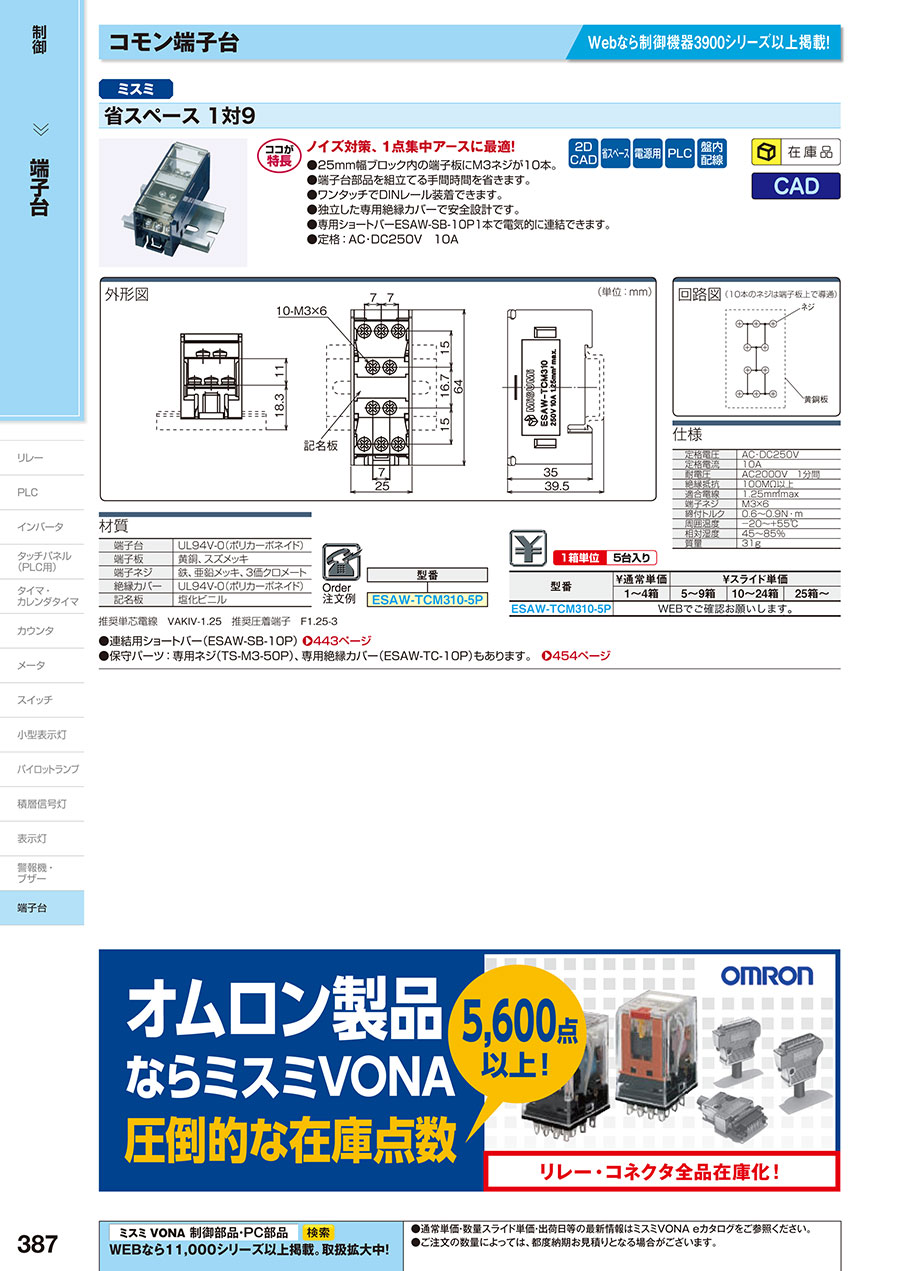

    EC-387

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
