Han防水コネクタ 1レバー式台座(中継固定用)
- 通常単価(税別)
- 980円～11,744円
- 税込単価
- 1,078円～12,918円
ハーティング社製。１レバー式中継用台座。【CEマーク刻印について】以前よりCE...
詳細情報を確認する規格・仕様：
- CE対応
- 盤間接続
- レバーロック
未確定：候補が10型番あります。
商品仕様
規格表
| 型式 | 適合フード タイプ | 重量 g |
| 0930-006-1291 | E型 | 187.4 |
| 0930-010-1291 | 218.8 | |
| 0930-010-0293 | 327.1 | |
| 0930-016-1290 | 262.9 | |
| 0930-016-0291 | 385.6 | |
| 0930-024-1290 | 312.0 | |
| 0930-024-0291 | 451.0 | |
| 0930-048-0290 | 1245.0 | |
| 0920-003-0220 | A型 | 18.2 |
| 0920-010-0291 | 167.4 | |
| 0920-016-0291 | 209.2 |
概要仕様
組み合わせ表
（単位：mm）
| 型式 | 適合 フード タイプ | 寸法図 | PGネジ サイズ | 適合コネクタ芯数 | a | b | c | φd | e | f | g | h | i | |||||
| Han-E型 | Han-EE型 | Han-A型 | Han-Q型 | Han-D型 | Han-DD型 | |||||||||||||
| 0930-006-1291 | E型 | A | 16 | 6 | 10 | − | − | − | 24 | 4 | 70 | 82 | 5.5 | 40 | 52 | 54 | 18 | − |
| 0930-010-1291 | A | 16 | 10 | 18 | − | − | − | 42 | 4 | 82 | 94 | 5.5 | 40 | 52 | 54 | 32 | − | |
| 0930-010-0293 | A | 29 | 10 | 18 | − | − | − | 42 | 4 | 82 | 94 | 5.5 | 45 | 57 | 74 | 32 | − | |
| 0930-016-1290 | A | 21 | 16 | 32 | − | − | 40 | 72 | 4 | 105 | 117 | 5.5 | 45 | 57 | 56 | 30 | − | |
| 0930-016-0291 | A | 29 | 16 | 32 | − | − | 40 | 72 | 4 | 105 | 117 | 5.5 | 45 | 57 | 81 | 28 | − | |
| 0930-024-1290 | A | 21 | 24 | 46 | − | − | 64 | 108 | 4 | 132 | 144 | 5.5 | 45 | 57 | 56 | 30 | − | |
| 0930-024-0291 | A | 29 | 24 | 46 | − | − | 64 | 108 | 4 | 132 | 144 | 5.5 | 45 | 57 | 81 | 28 | − | |
| 0930-048-0290 | B | 29 | 48 | − | − | − | 128 | − | 12 | 111 | 141 | 6.4 | 106 | 120 | 99 | 32 | − | |
| 0920-003-0220 | A型 | C | 11 | − | − | 3 | 5,7,12 | 7 | − | 4 | 30 | 40 | 3.3 | 57 | 24 | 26.5 | 54 | 28 |
| 0920-010-0291 | D | 16 | − | − | 10 | − | 15 | − | 4 | 48 | 63.5 | 4.5 | 40 | 50 | 52 | 12 | − | |
| 0920-016-0291 | D | 16 | − | − | 16 | − | 25 | − | 4 | 64 | 80 | 4.5 | 40 | 50 | 57 | 12 | − | |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
980円 ( 1,078円 ) | 在庫品1日目当日出荷可能 |
3,384円 ( 3,722円 ) | 在庫品1日目当日出荷可能 |
4,081円 ( 4,489円 ) | 在庫品1日目当日出荷可能 |
2,884円 ( 3,172円 ) | 在庫品1日目当日出荷可能 |
7,580円 ( 8,338円 ) | 在庫品1日目当日出荷可能 |
3,139円 ( 3,453円 ) | 在庫品1日目当日出荷可能 |
7,262円 ( 7,988円 ) | 在庫品1日目当日出荷可能 |
3,480円 ( 3,828円 ) | 在庫品1日目当日出荷可能 |
11,744円 ( 12,918円 ) | 在庫品1日目当日出荷可能 |
3,547円 ( 3,902円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ハーティング社製。１レバー式中継用台座。
【CEマーク刻印について】
以前よりCEの低電圧指令対応品でしたが2020年3月以降順次、フードハウジングの視認できる箇所にCEマークの刻印致します。
品質・性能面に関わる変更はありません。切り替えは数年かけて行うため、新旧で混在出荷の可能性ございます。あらかじめご了承ください。
●本製品はハーティング社製の商品です。
●芯数に応じて各シリーズのコネクタを組み込み、中継用として使用する防水型の機器取り付け用台座です。
●相手側コネクタとの着脱を一本のレバー操作で行えるため、装着や取り外しが簡単に行えます。
●フード全体がアルミダイキャストでできているため、強度にすぐれております。⇒【カタログ誤記】アルミダイキャストとプラスチックが御座います。
・結合相手は1レバー方式のケーブル取付型フードになります。
→こちらをクリック
・この台座はHan-Aシリーズ3芯、Han-Dシリーズ7芯用を除いては底面に穴があいておりませんので、パネル裏側からのケーブル接続はできません。ただし横のケーブル引出し口は両面に開いておりますので状況に合わせて使い分けてください。
・防水機能保持のためケーブル引き出し口にはケーブルクランプをご使用下さい。（商品ページ）
・不用なケーブル引出し口をふさぐにはブランクキャップをご使用下さい。（商品ページ）
※0920-003-0220のみ材質はプラスチックで御座います。
使用方法
使用例

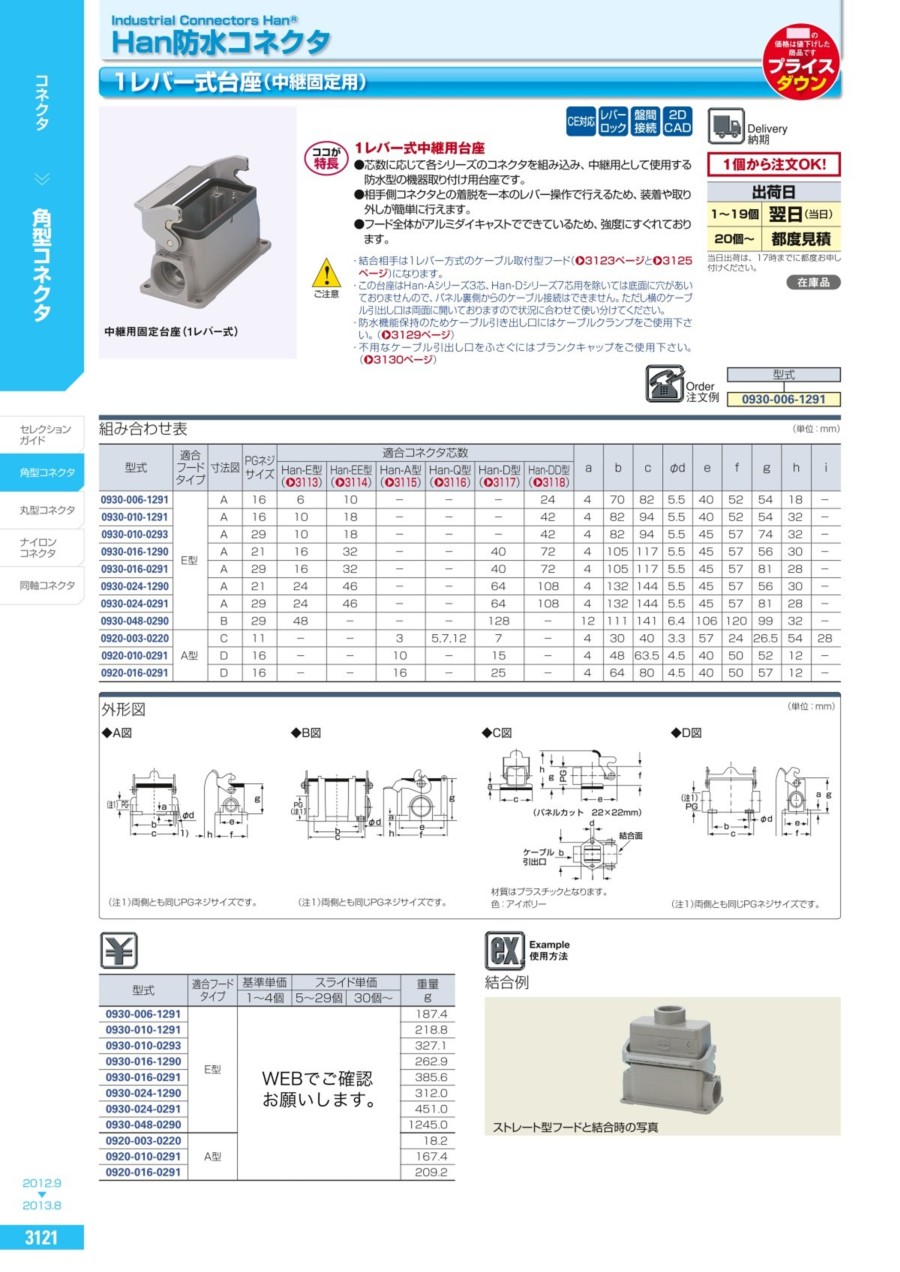

カタログ
