Han防水コネクタ 1レバー式台座(パネル取付用) 0930シリーズ
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 669円～10,864円
- 税込単価
- 736円～11,950円
ハーティング社製。芯数に応じて各シリーズのコネクタを組み込むことのできる防水型...
詳細情報を確認する規格・仕様：
- CE対応
- 盤間接続
- レバーロック
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が13型番あります。
商品仕様
規格表
| 型式 |
| 0930-006-0301 |
| 型式 | 適合フード タイプ | 材質 | 重量 ｇ |
| 0930-006-0301 | E型 (ふた無し) | アルミダイキャスト | 88.0 |
| 0930-010-0305 | 97.0 | ||
| 0930-016-0307 | 110.2 | ||
| 0930-024-0307 | 126.8 | ||
| 0920-003-0320 | A型 | プラスチィック | 10.8 |
| 0920-003-0301 | アルミダイキャスト | 34.1 | |
| 0920-010-0301 | 61.4 | ||
| 0920-016-0301 | 67.6 | ||
| 0930-006-0302 | E型 (ふた付き) | アルミダイキャスト ふた：プラスチック | 117.4 |
| 0930-010-0303 | 129.2 | ||
| 0930-016-0306 | 147.2 | ||
| 0930-024-0304 | 168.0 | ||
| 0930-048-0301 | 617.0 |
概要仕様
外形図
（単位：ｍｍ）| A図 | B図 | C図 |
 |  材質：0920-003-0320、プラスチ ック。 0920-003-0301、アルミダイキャスト。 |  |
| D図 | E図 | |
 |  | ※製品はパネルカット穴のセンターに合わせてください。 |
組み合わせ表
※Han−E型24芯コネクタを２つ並べます。
| 型式 | 適合 フード タイプ | 寸法図 | 台座 タイプ | 適合コネクタ芯数 | a | b | c | φd | e | f | g | h | i | j | パネルカット 寸法(角穴) | |||||
| Han-E型 | Han-EE型 | Han-A型 | Han-Q型 | Han-D型 | Han-DD型 | |||||||||||||||
| 0930-006-0301 | E型 | A | ふた 無し | 6 | 10 | − | − | − | 24 | 5 | 70 | 80 | 4.4 | 32 | 43.5 | 28.5 | 22.5 | − | − | 48×35 |
| 0930-010-0305 | A | 10 | 18 | − | − | − | 42 | 5 | 83 | 93 | 4.4 | 32 | 43.5 | 28.5 | 22.5 | − | − | 60×35 | ||
| 0930-016-0307 | A | 16 | 32 | − | − | 40 | 72 | 5 | 103 | 113 | 4.4 | 32 | 43.5 | 28.5 | 22.5 | − | − | 82×35 | ||
| 0930-024-0307 | A | 24 | 46 | − | − | 64 | 108 | 5 | 130 | 140 | 4.4 | 32 | 43.5 | 28.5 | 22.5 | − | − | 108×35 | ||
| 0920-003-0320 | A型 | B | − | − | 3 | 5,7,12 | 7 | − | 5 | 28 | 35 | 3.2 | 30 | 40 | 23 | 21 | − | − | 22×22 | |
| 0920-003-0301 | B | − | − | 3 | 5,7,12 | − | − | 3 | 28 | 35 | 3.2 | 30 | 40 | 23 | 17 | − | − | 22×22 | ||
| 0920-010-0301 | C | − | − | 10 | − | 15 | − | 4.5 | 70 | 81 | 3.4 | 17.5 | 29 | 26 | 22 | − | − | 57×24 | ||
| 0920-016-0301 | C | − | − | 16 | − | 25 | − | 4.5 | 86 | 96 | 3.4 | 17.5 | 29 | 26 | 22 | − | − | 73×24 | ||
| 0930-006-0302 | E型 | D | ふた 付き | 6 | 10 | − | − | − | 24 | 5 | 70 | 80 | 4.4 | 32 | 43.5 | 28.5 | 22.5 | 27 | 72.5 | 48×35 |
| 0930-010-0303 | D | 10 | 18 | − | − | − | 42 | 5 | 83 | 93 | 4.4 | 32 | 43.5 | 28.5 | 22.5 | 27 | 72.5 | 60×35 | ||
| 0930-016-0306 | D | 16 | 32 | − | − | 40 | 72 | 5 | 103 | 113 | 4.4 | 32 | 43.5 | 28.5 | 22.5 | 27 | 72.5 | 82×35 | ||
| 0930-024-0304 | D | 24 | 46 | − | − | 64 | 108 | 5 | 130 | 140 | 4.4 | 32 | 43.5 | 28.5 | 22.5 | 27 | 72.5 | 108×35 | ||
| 0930-048-0301 | E | 48※ | − | − | − | 128 | − | 11 | 148 | 165 | 6.4 | 70 | 96 | 40 | 44 | 23 | 57 | 117×81 | ||
（単位：mm）
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,144円 ( 1,258円 ) | 在庫品1日目当日出荷可能 |
669円 ( 736円 ) | 在庫品1日目当日出荷可能 |
2,108円 ( 2,319円 ) | 在庫品1日目当日出荷可能 |
2,783円 ( 3,061円 ) | 在庫品1日目当日出荷可能 |
2,087円 ( 2,296円 ) | 在庫品1日目当日出荷可能 |
3,275円 ( 3,603円 ) | 在庫品1日目当日出荷可能 |
3,754円 ( 4,129円 ) | 在庫品1日目当日出荷可能 |
3,548円 ( 3,903円 ) | 在庫品1日目当日出荷可能 |
3,861円 ( 4,247円 ) | 在庫品1日目当日出荷可能 |
3,169円 ( 3,486円 ) | 在庫品1日目当日出荷可能 |
4,865円 ( 5,352円 ) | 在庫品1日目当日出荷可能 |
3,631円 ( 3,994円 ) | 在庫品1日目当日出荷可能 |
10,864円 ( 11,950円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ハーティング社製。芯数に応じて各シリーズのコネクタを組み込むことのできる防水型のパネル用１レバー式パネル取付用台座です。一部蓋にアルミダイキャスト品を追加しました。
【CEマーク刻印について】
以前よりCEの低電圧指令対応品でしたが2020年3月以降順次、フードハウジングの視認できる箇所にCEマークの刻印致します。
品質・性能面に関わる変更はありません。切り替えは数年かけて行うため、新旧で混在出荷の可能性ございます。あらかじめご了承ください。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【ココが特長】
１レバー式パネル取付用台座
●本製品はハーティング社製の商品です。
●芯数に応じて各シリーズのコネクタを組み込むことのできる防水型のパネル用台座です。
●相手側コネクタとの着脱を一本のレバー操作で行えるため、装着や取り外しが簡単に行えます。
●フード全体がアルミダイキャストでできているため、強度に優れております。
【ご注意】
・結合相手は1レバー方式のケーブル取付型フードになります。
→こちらをクリック
・0920-003-0320はプラスチック、0920-003-0301は亜鉛ダイキャスト(レバー部：金属)になります。
１レバー式パネル取付用台座
●本製品はハーティング社製の商品です。
●芯数に応じて各シリーズのコネクタを組み込むことのできる防水型のパネル用台座です。
●相手側コネクタとの着脱を一本のレバー操作で行えるため、装着や取り外しが簡単に行えます。
●フード全体がアルミダイキャストでできているため、強度に優れております。
【ご注意】
・結合相手は1レバー方式のケーブル取付型フードになります。
→こちらをクリック
・0920-003-0320はプラスチック、0920-003-0301は亜鉛ダイキャスト(レバー部：金属)になります。
使用方法
使用例
結合例
アングル型フードとの結合写真
E型コネクタ48芯の配置例
アングル型フードとの結合写真
E型コネクタ48芯の配置例

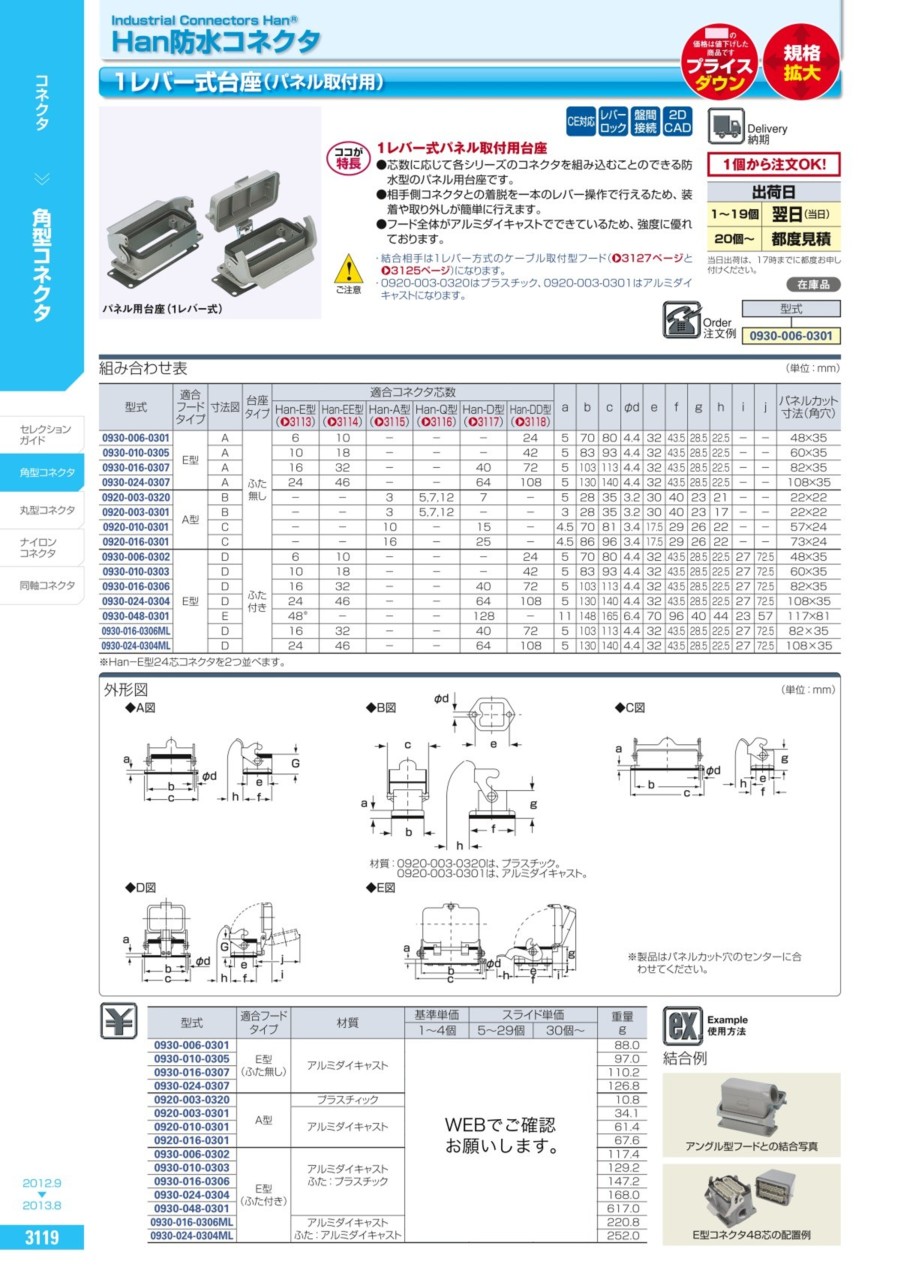

カタログ
