Han防水コネクタ Q型コネクタ(圧着結線)

Han防水コネクタ Q型コネクタ(圧着結線)
通常単価(税別)
1,655円～2,156円特別価格
税込単価
1,821円～2,372円特別価格
一部SALE 2026.03.31まで
通常出荷日：在庫品1日目当日出荷可能

ハーティング社製の防水Ｑ型コネクタ。数多くのアプリケーションが可能、高密度コンタクト、迅速で確実な加工...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

Han防水コネクタ 1レバー式フード(ストレート)

ミスミ

Han防水コネクタ 1レバー式フード(ストレート)
通常価格(税別)： 517円 (税込価格：569円)

通常出荷日：在庫品1日目

よく一緒に見られています

Han防水コネクタ 1レバー式台座(パネル取付用)　0930シリーズ

ミスミ

Han防水コネクタ 1レバー式台座(パネル取付用)　0930シリーズ
通常価格(税別)： 669円 (税込価格：736円)

通常出荷日：在庫品1日目

未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

規格表

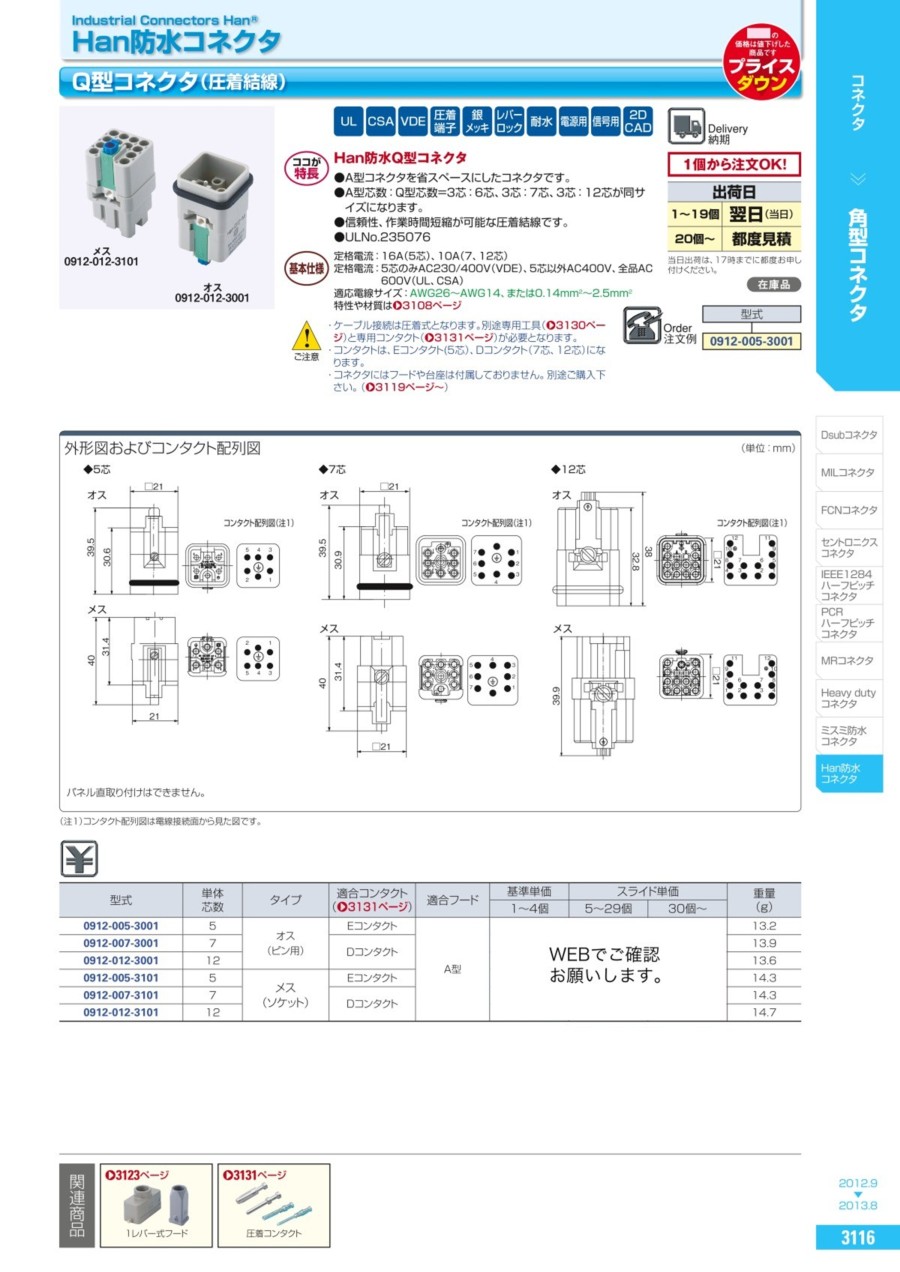

Han防水コネクタ Q型コネクタ(圧着結線):関連画像
型式単体
芯数		タイプ適合コンタクト適合フード重量
(g)
0912-005-30015オス
(ピン用)		EコンタクトA型13.2
0912-007-30017Dコンタクト13.9
0912-012-30011213.6
0912-005-31015メス
(ソケット)		Eコンタクト14.3
0912-007-31017Dコンタクト14.3
0912-012-31011214.7

概要仕様

Han防水コネクタ Q型コネクタ(圧着結線):関連画像

型番リスト

表示件数
  • 1
    • 型番
    0912-007-3001
    0912-007-3101
    0912-012-3001
    0912-012-3101
    RoHS?最小発注数量
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,753円1,314円
    ( 1,445円 )
    在庫品1日目当日出荷可能
    1,655円
    ( 1,821円 )
    在庫品1日目当日出荷可能
    1,904円
    ( 2,094円 )
    在庫品1日目当日出荷可能
    2,156円
    ( 2,372円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ハーティング社製の防水Ｑ型コネクタ。
    数多くのアプリケーションが可能、高密度コンタクト、迅速で確実な加工、さまざまな結線方式用を用意しております。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    Han防水Q型コネクタ
    ●本製品はハーティング社製の商品です。
    ●A型コネクタを省スペースにしたコネクタです。
    ●A型芯数：Q型芯数＝3芯：6芯、3芯：7芯、3芯：12芯が同サイズになります。
    ●信頼性、作業時間短縮が可能な圧着結線です。
    ●ULNo.235076

    定格電流：16A（5芯）、10A（7、12芯）
    定格電流：5芯のみAC230/400V（VDE）、5芯以外AC400V、全品AC 600V（UL、CSA）
    適応電線サイズ：AWG26〜AWG14、または0.14mm2〜2.5mm2
    特性や材質は商品ページ

    ・ケーブル接続は圧着式となります。別途専用工具（商品ページ）と専用コンタクト（商品ページ）が必要となります。
    ・コンタクトは、Eコンタクト(5芯）、Dコンタクト（7芯、12芯）になります。
    ・コネクタにはフードや台座は付属しておりません。別途ご購入下さい。（    商品ページ〜）

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
