Han防水コネクタ EE型コネクタ(圧着結線)

Han防水コネクタ EE型コネクタ(圧着結線)
規格・仕様：
  • UL
  • CSA
  • VDE
  • 電源用
  • 信号用
  • 耐水
  • 圧着端子
  • レバーロック
  • 銀メッキ

    ミスミユニット事例

    プローブ治具の段替え

    未確定：候補が8型番あります。
    数量：

    商品仕様

    規格表

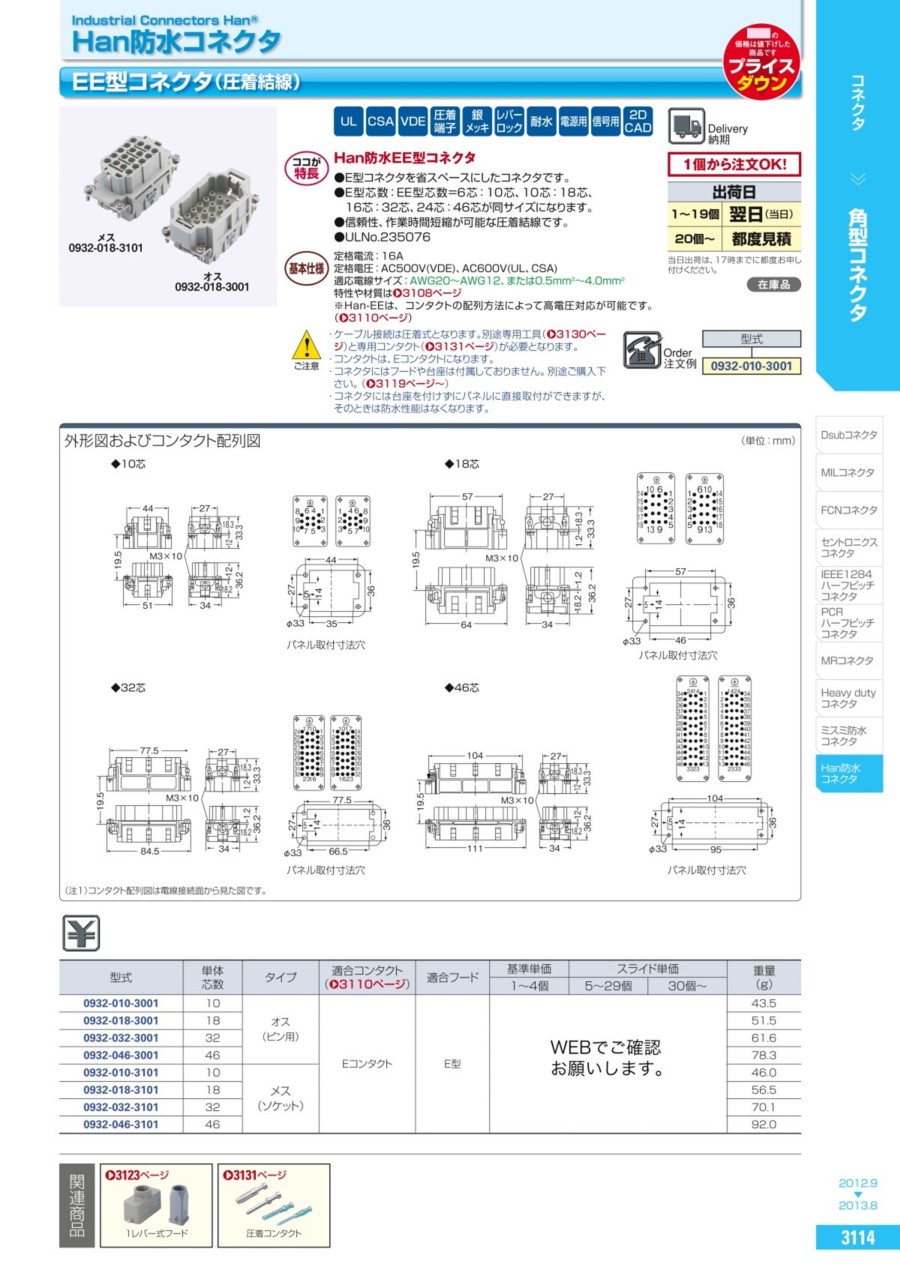

    Han防水コネクタ EE型コネクタ(圧着結線):関連画像
    型式単体
    芯数    		タイプ適合コンタクト適合フード重量
    (g)
    0932-010-300110オス
    (ピン用)    		EコンタクトE型43.5
    0932-018-30011851.5
    0932-032-30013261.6
    0932-046-30014678.3
    0932-010-310110メス
    (ソケット)    		46.0
    0932-018-31011856.5
    0932-032-31013270.1
    0932-046-31014692.0

    概要仕様

    Han防水コネクタ EE型コネクタ(圧着結線):関連画像

    型番リスト

    表示件数
  • 1
    • 型番
    0932-010-3001
    0932-010-3101
    0932-018-3001
    0932-018-3101
    0932-032-3001
    0932-032-3101
    0932-046-3001
    0932-046-3101
    RoHS?最小発注数量
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,227円
    ( 2,450円 )
    在庫品1日目当日出荷可能
    2,472円
    ( 2,719円 )
    在庫品1日目当日出荷可能
    2,516円
    ( 2,768円 )
    在庫品1日目当日出荷可能
    2,507円
    ( 2,758円 )
    在庫品1日目当日出荷可能
    3,039円
    ( 3,343円 )
    在庫品1日目当日出荷可能
    3,184円
    ( 3,502円 )
    在庫品1日目当日出荷可能
    3,485円
    ( 3,834円 )
    在庫品1日目当日出荷可能
    3,760円
    ( 4,136円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    Han E／EEシリーズ コネクタ（ネジ式／圧着結線）。
    【特長】
    ・電線保護板付端子の場合、フェルール使用の必要なし（ネジ式）。
    ・ツールレスの為、結線コストを低く抑えられる（ネジ式）。
    ・正確に繰り返せる圧着端子の品質により、均一な接触抵抗実現（圧着）。
    ・冷間溶着による耐腐食性端子実現（圧着）。
    ・圧着コンタクト圧着済みのケーブルハーネスが準備可能（圧着）。
    ・最適なコストでのケーブル接続が可能（圧着）。
    ・EEシリーズはクリンプ端子。クリンプコンタクトは別手配。
    【用途】
    ・悪環境下での電源用コネクタとして最適。


    Han防水EE型コネクタ
    ●本製品はハーティング社製の商品です。
    ●E型コネクタを省スペースにしたコネクタです。
    ●E型芯数：EE型芯数＝6芯：10芯、10芯：18芯、16芯：32芯、24芯：46芯が同サイズになります。
    ●信頼性、作業時間短縮が可能な圧着結線です。
    ●ULNo.235076

    定格電流：16A
    定格電圧：AC500V(VDE)、AC600V(UL、CSA)
    適応電線サイズ：AWG20〜AWG12、または0.5mm2〜4.0mm2
    特性や材質は商品ページ
    ※Han-EEは、コンタクトの配列方法によって高電圧対応が可能です。
    （商品ページ）

    ・ケーブル接続は圧着式となります。別途専用工具と専用コンタクト（商品ページ）が必要となります。
    ・コンタクトは、Eコンタクトになります。
    ・コネクタにはフードや台座は付属しておりません。別途ご購入下さい。（    商品ページ）
    ・コネクタには台座を付けずにパネルに直接取付ができますが、そのときは防水性能はなくなります。

    ・こちらの商品はメーカー型式と、ハイフンの位置が異なりますが同じ商品です。
    例)ミスミ型式:0932-010-3001 　メーカー型式:09-32-010-3001

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
