センサ対応ケーブル用 中継コネクタセット

  • コネクタ形状
    M8・M12
  • ケーブルタイプ
    固定用耐油ケーブル
数量：

規格表

        本ページ指定内容
コネクタタイプ−CN2側型番−電線タイプ−指定長（m）−カスタムNo.
FSC9−CUT−B−1.5−X-ECONSETA

e-CONコネクタの場合

ケーブルを差込み、専用
プライヤーで 圧接するだけ！		 e-CON
662ページとの
組み合わせで中継できます！

M8、M12コネクタの場合

ケーブルを差込み、
手で絞めるだけ！		 M12、M8コネクタケーブル
666ページとの
組み合わせで中継できます！


価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

一本単位
コネクタタイプコネクタセットの場合のカスタムNO.コネクタ単品購入の場合適用電線サイズ付属
コネクタ
番号
型番詳細情報
掲載頁		導体断面積
mm2		被覆外径
mm		仕上外径
mm
FSC8
P663
ページ		-X-ECONSETA37104-2206-000FL-8P
P340
ページ		0.3
～
0.5		1.6
～
2.0		 A
-X-ECONSETB37104-2165-000FL-8P1.2
～
1.6		B
-X-ECONSETC37104-2124-000FL-8P1.0
～
1.2		C
-X-ECONSETD37104-3163-000FL-8P0.14
～
0.2		1.2
～
1.6		D
-X-ECONSETE37104-3122-000FL-8P1.0
～
1.2		E
-X-ECONSETF37104-3101-000FL-8P0.8
～
1.0		F
FSC9
FSC10
P666
ページ		-X-PLUGSETG単品販売なし
P669
ページ		0.14
～
0.34		1.0
～
1.7		3.2
～
5.4		G
FSC12
FSC13
P666
ページ		-X-PLUGSETH1.2
～
1.6		4.0
～
5.1		H
FSC12
FSC13
P666
ページ		-X-PLUGSETI0.34
～
0.75		1.6
～
2.0		5.5
～
8.0		I
＊各社センサとの対応はWEB掲載のセレクションガイドでご確認ください。

概要仕様

センサ対応ケーブル用 中継コネクタセット:関連画像センサ対応ケーブル用 中継コネクタセット:関連画像
センサ対応ケーブル用 中継コネクタセット:関連画像
■G.M8コネクタ プラグ/H.M12コネクタ プラグ（Sサイズ）
取得規格UL
定格電圧32V
定格電流4A
使用温度範囲-25～+80℃
保護レベルIP67（但し自社コネクタ同士の場合）
電線サイズ0.14～0.34mm2 AWG26～22
線芯外径M8：1.0～1.7mm M12：1.2～1.6mm
電線外径M8：3.2～5.4mm M12：4.0～5.1mm
反復結線回数（同断面積）10回
■I.M12コネクタ プラグ（Lサイズ）
取得規格UL
定格電圧50V
定格電流6A
使用温度範囲-25～+80℃
結線時温度範囲-5～+50℃
保護レベルIP67（但し自社コネクタ同士の場合）
電線サイズ0.34～0.75mm2 AWG22～18
線芯外径1.6～2.0mm
電線外径5.5～8.0mm
反復結線回数（同断面積）10回

組立方法 M8,M12（G・H・I）共通

センサ対応ケーブル用 中継コネクタセット 組立方法1

1.電線の外皮を15～20mm剥ぎます。
（線芯の被覆を剥く必要はありません）

センサ対応ケーブル用 中継コネクタセット 組立方法2

2.まず部品A、部品Bを電線に通し（部品Bは外皮の位置で止まります。）
（線芯を部品Cの所定の箇所に差込みます。ピン配列（1、3、4）は部品C本体に記載されています。

センサ対応ケーブル用 中継コネクタセット 組立方法3

3.部品Bの位置はそのままで、部品Cを横の溝の形状に合わせて部品Bに差込みます。
部品Cからはみ出た余計な線芯はニッパーなどで切り落します。

センサ対応ケーブル用 中継コネクタセット 組立方法4

4.部品Cを部品Dの溝の形状に合わせて差込みます。
部品Aと部品Dを0.5Nmのトルクで締め付ければ完成です。

センサ対応e-CONコネクタ端子台

センサ対応ケーブル用 中継コネクタセット MILコネクタ40芯

MWI-MIL40-ECON16
MILコネクタ40芯
⇔ｅ－ＣＯＮ4芯×16個

センサ対応ケーブル用 中継コネクタセット MILコネクタ20芯

MWI-MIL20-ECON5
MILコネクタ20芯
⇔ｅ－ＣＯＮ4芯×5個

センサ対応ケーブル用 中継コネクタセット MILコネクタ14芯

MWI-MIL14-ECON5
MILコネクタ14芯
⇔ｅ－ＣＯＮ4芯×5個

センサ対応ケーブル用 中継コネクタセット 3線式端子台

MWS-B3009
3線式端子台

センサ対応ケーブル用 中継コネクタセット 2線式端子台

MWS-B3010
2線式端子台

MWI-MIL40-ECON16はこちら
MWI-M20-ECON5はこちら
MWI-MIL14-ECON5はこちら
MWS-B3009はこちら
MWS-B3010はこちら

e-CON共通仕様

定格
 住友スリーエムタイコエレクトロニクス（TE）
定格電圧AC/DC 32V以下DC 32V以下
定格電流最大3.0ADC 32V以下
使用温度
結露・水滴無きこと		-20～+85℃（1A通電時）-30～+75℃
-20～+75℃（2A通電時）
-20～+60℃（3A通電時）
電気的特性
耐電圧AC1000V ms（1分間）AC500V ms（1分間）
絶縁抵抗1000Ω
接触抵抗（初期）50Ω以下30Ω以下
適合電線（撚り線）導体断面積0.14～0.50mm20.2～0.5mm2
AWG26～20-
被覆外径φ0.8～φ2.0mmφ1.15～φ1.6mm
その他
相対温度40℃ 95% R.H.25～65℃ 90～95% R.H.
コンタクトピッチ2mm
材質
項目住友スリーエムタイコエレクトロニクス（TE）
材料仕上り材料仕上り
本体66ナイロンUL94V-O 黒色ガラス入り熱可塑性ポリエステル樹脂UL94V-O 黒色
ベースカバー66ナイロンUL94V-O 黒色ポリカーボネイドUL94V-O 青色、緑色
トップカバーポリカーボネイドUL94V-O 半透明6色
コンタクト銅合金接続部：ニッケルメッキ2.5μm以上
金メッキ0.2μm以上
圧接部：ニッケルメッキ2.5μm以上		銅合金全面：ニッケルメッキ1.27μm以上
接点部：金メッキ0.2μm以下
商品対応表
 3種コネクタ4種コネクタ6種コネクタ8種コネクタ
中継コネクタ37103-****-000FL（住友3M）37104-****-000FL（住友3M）2-1473562-6（TE）2-1473562-8（TE）
37303-****-000FL（住友3M）37304-****-000FL（住友3M）4-1473562-6（TE）4-1473562-8（TE）
37303-****-0P0FL（住友3M）37304-****-0P0FL（住友3M）--
基盤4連37212-62M3-003SC（住友3M）37216-62M3-004SC（住友3M）--
基盤単独37203-62A3-003SC（住友3M）37204-62A3-004SC（住友3M）1473565-6（TE）1473565-8（TE）
分岐アダプタ1473571-3（TE）1473571-4（TE）1473571-6（TE）1473571-8（TE）
1473574-3（TE）1473574-4（TE）1473574-6（TE）1473574-8（TE）
5-1473571-3（TE）5-1473571-4（TE）5-1473571-6（TE）5-1473571-8（TE）
5-1473574-3（TE）5-1473574-4（TE）5-1473574-6（TE）5-1473574-8（TE）

組み合せ方法

センサ対応ケーブル用 中継コネクタセット 組み合せ方法

結線方式

センサ対応ケーブル用 中継コネクタセット 結線方式
（注）e-CONとは、easy & Economy Connectorの略名で、プログラマコントローラメーカー、
センサメーカーおよびコネクタメーカーでセンサ用コネクタの標準化を検討・推進しています。

接続例

e-CON コネクタ端子台
MIL14/e-CON変換タイプ
センサ対応ケーブル用 中継コネクタセット MIL14/e-CON変換タイプ
e-CON コネクタ端子台
ネジタイプ/e-CON変換タイプ
センサ対応ケーブル用 中継コネクタセット ネジタイプ/e-CON変換タイプ


  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

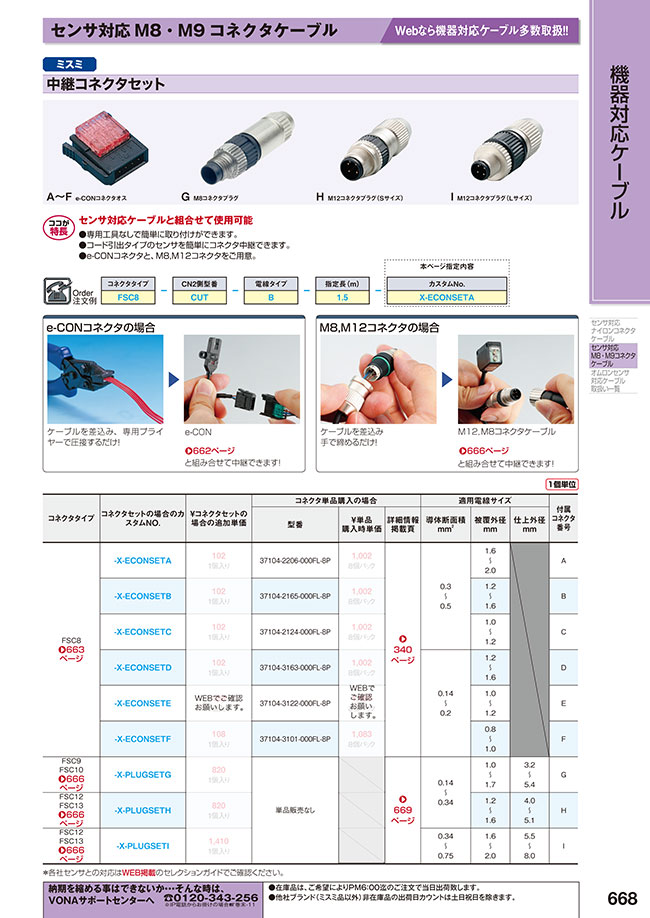

EW-668
