ACサーボモータ対応エンコーダケーブル（SVEK-SV□）
- 通常単価(税別)
- -
- 税込単価
- -
キーエンスSVシリーズ対応。長さ指定ができる自由長タイプのケーブルです！中・大...
詳細情報を確認する規格・仕様：
- 中継
- ロボット
- ACサーボ
- エンコーダ信号
- 対応機器メーカー
- キーエンス製対応
- 対応機器シリーズ
- キーエンス SVシリーズ
- 用途
- エンコーダ用
ご注意
- 長さ指定・・・0.2～50m（0.1m単位）
使用部材はメーカー推奨部材を使用しております。（一部相当品使用）
Aストークは5本までの注文となります。
未確定：候補が17型番あります。
外形図・規格表
直結用（両端加工タイプ）
| 対応モータ | 外形仕様 | コネクタ形状 | ケーブルタイプ別型番 | 指定長 （m） | ||
| 固定（シールド付） | 可動（シールド付） | |||||
| SV-M005□□～SV-M075□□ SV-B005□□～SV-B075□□ |  | 両端加工 | ストレート | SVEK-SV1-A | SVEK-SV1-B | 0.2～50 0.1ｍ毎 |
| SV-M100□□～SV-M500□□ SV-B100□□～SV-B500□□ |  | SVEK-SV2-A | SVEK-SV2-B | |||
片側切り落とし
| 対応モータ | 外形仕様 | コネクタ形状 | ケーブルタイプ別型番 | 指定長 （m） | ||
| 固定（シールド付） | 可動（シールド付） | |||||
| SV-M005□□～SV-M075□□ SV-B005□□～SV-B075□□ |  | モータ側 切落し | ストレート | SVEK-SV1-HA-A | SVEK-SV1-HA-B | 0.2～50 0.1ｍ毎 |
 | アンプ側 切落し | SVEK-SV1-HM-A | SVEK-SV1-HM-B | |||
| SV-M100□□～M500□□ SV-B100□□～B500□□ |  | モータ側 切落し | ストレート | SVEK-SV2-HA-A | SVEK-SV2-HA-B | |
 | アンプ側 切落し | SVEK-SV2-HM-A | SVEK-SV2-HM-B | |||
省スペース用(アングルタイプ)
| 対応モータ | 外形仕様 | コネクタ形状 | ケーブルタイプ別型番 | 指定長 （m） | ||
| 固定（シールド付） | 可動（シールド付） | |||||
| SV-M100□□～M500□□ SV-B100□□～B500□□ |  | 両端加工 | アングル | SVEK-SV2AL-A | SVEK-SV2AL-B | 0.2～50 0.1ｍ毎 |
 | アンプ側 切落し | SVEK-SV2AL-HM-A | SVEK-SV2AL-HM-B | |||
| 指定長(m) | ～0.9 | 1～4 | 4.1～50 |
| 公差 | +20mm | +50mm | +指定長の3％ |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
キーエンスSVシリーズ対応。長さ指定ができる自由長タイプのケーブルです！中・大容量モーターにも対応！
ご注意
- 長さ指定・・・0.2～50m（0.1m単位）
使用部材はメーカー推奨部材を使用しております。（一部相当品使用）
Aストークは5本までの注文となります。

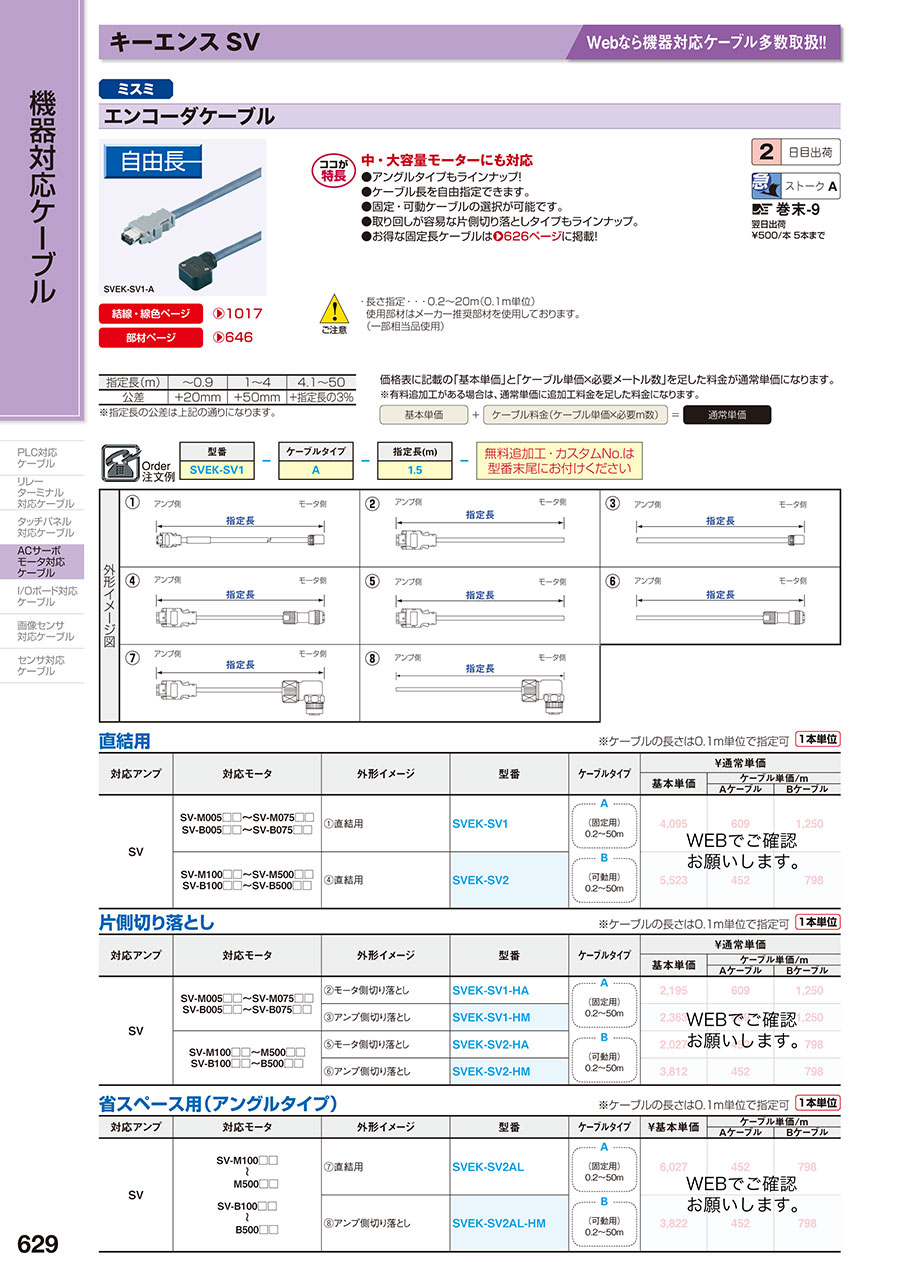

カタログ
ACサーボモータ対応エンコーダケーブル（SVEK-SV□）のレビュー
インターフェース(制御盤)サーボアンプのエンコーダケー...
5
5.02018/10/19
インターフェース(制御盤)サーボアンプに接続するエンコーダケーブルとして使用しています。3MのMDRシステム ノンシール...もっと読む
1人が参考にしています。
