LED照明（フラット、低発熱）
閲覧中の商品と併せてご検討ください
LZ21-88-Wの仕様・寸法情報
商品仕様
規格表
| 型式 | 長さ | LED色 |
| LZ21 | 88 | W(白) |
概要仕様
| 型式 | LZ21-88-W | ||
| 照度(ルクス) | 0.5m | 166lx | |
| 1.0m | 46lx | ||
| 全光束(ルーメン) | 160lm | ||
| LED色 | 白色(4900K) | ||
| 入力電圧 | DC24V ± 5% | ||
| 入力電流 | 100mA | ||
| 消費電力 | 2.4W | ||
| 動作環境 | 温度：−20～+60℃、湿度：40～90%RH(結露なきこと) | ||
| 絶縁抵抗 | 100MΩ以上(DC500Vメガーにて)：充電部－非充電部間 | ||
| 耐電圧 | AC1000V(1分間)：充電部－非充電部間 | ||
| 配光角度 | 約120° | ||
| LED寿命 | 40,000時間(光束70%以下) | ||
| 保護等級 | IP40 | ||
| 材質 | 本体 | アルミ 白アルマイト処理 | |
| 前面カバー | アクリル | ||
| ケーブル | ミスミ NA2517T-22-2(0.3mm2×2C) | ||
| ケーブルの曲げ半径 | 36mm以上 | ||
| 質量(ケーブル含む) | 180g | ||
発光スペクトル・照度分布
発光スペクトル
照度分布
●ご使用上のご注意
・電源ケーブルの極性を間違いないか十分確認をお願いします。
・下向きや縦向きに設置する場合は落下や位置ずれが発生しないように十分配慮をお願いします。
・電源接続方向に障害物がないかご確認ください。
・メンテナンスが困難な場所に設置しないでください。
・取付け、取り外しや清掃の際は必ず電源を切ってください。感電の恐れがあります。
・点灯中や消灯直後は非常に高温です。やけどのおそれがありますので触れないでください。
・点灯中のLED光源を直視し続けないでください。目を傷めることがあります。
詳細情報
基本情報
【特長】フラット、低発熱タイプの白色LED照明です。
低発熱、コンパクト形状で配置が自由自在です。
盤内の奥まったところに最適な小型形状です。
配線取り回しが容易なミスミNA2517Tを採用しています。
日亜化学工業（株）製LEDを採用しています。
国内製。
●盤内の奥まったところに最適な小型形状
●配線取り回しが容易なミスミNA2517Tを採用
●日亜化学工業㈱製LEDを採用。国内製
・LED素子には発光色、明るさにバラツキがあるため、同じ型式でも若干発光色、明るさが異なる場合があります。
・調光機能がついた電源または機器に接続しないでください。
・調光する場合は、LZシリーズ専用の調光器を本体と電源の間に接続してご使用ください。ミスミLED照明以外にはご使用しないでください。（商品ページ）
使用方法
使用例

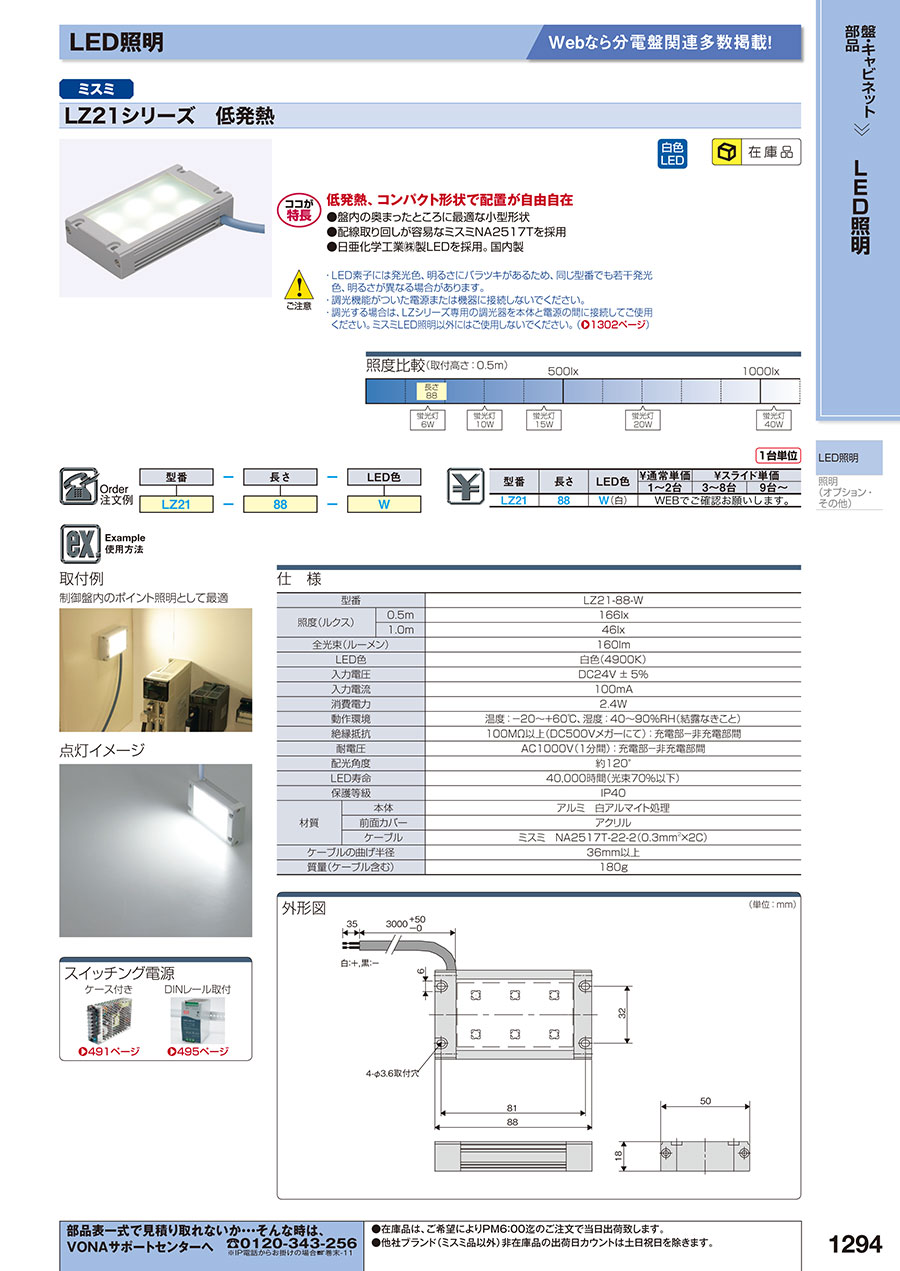

カタログ
