ミスミ

LED照明（ストレート、ハイパワー）

LED照明（ストレート、ハイパワー）
規格・仕様：
  • 白色LED
  • 電球色LED
  • 黄色LED
未確定：候補が10型番あります。
数量：

商品仕様

規格表

型式−長さ−LED色
LZ12−286−W
型式長さLED色
LZ12286W(白)
550
1078
1342
1606

型式長さLED色
LZ12286Y(黄)
550
1078
1342
1606

概要仕様

仕　様
型式LZ12-286-＊LZ12-550-＊LZ12-1078-＊LZ12-1342-＊LZ12-1606-＊
照度
(ルクス)		白色：W
(5000K)		0.5m453lx820lx1256lx1372lx1380lx
1.0m127lx252lx445lx513lx573lx
黄色：Y
(595nm)		0.5m198lx330lx505lx523lx540lx
1.0m53lx102lx177lx203lx255lx
全光束(ルーメン)白色：W370lm750lm1500lm1900lm2200lm
黄色：Y160lm310lm630lm800lm950lm
入力電圧DC24V ± 5%
入力電流250mA500mA1000mA1250mA1500mA
消費電力6.0W12.0W24.0W30.0W36.0W
動作環境温度：−20～+60℃、湿度：40～90%RH(結露なきこと)
絶縁抵抗100MΩ以上(DC500Vメガーにて)：充電部－非充電部間
耐電圧AC1000V(1分間)：充電部－非充電部間
配光角度約120°
LED寿命40,000時間(光束70%以下)
保護等級IP40
材質本体アルミ　白アルマイト処理
前面カバーアクリル
ケーブルミスミ　NA2517T-22-2(0.3mm2×2C)
ケーブルの曲げ半径36ｍｍ以上
質量(ケーブル含む)400g700g1300g1600g1900g



照度比較（取付高さ：0.5m）

白色LEDの場合
LED照明(ストレート、ハイパワー)：関連画像



外形図

（単位：mm）


型式寸法（mm）

A

B
LZ12-286-＊286279
LZ12-550-＊550543
LZ12-1078-＊10781071
LZ12-1342-＊13421335
LZ12-1606-＊16061599



スイッチング電源

ケース付きDINレール取付
LED照明(ストレート、ハイパワー)：関連画像LED照明(ストレート、ハイパワー)：関連画
▶1503ページ▶1507ページ

発光スペクトル・照度分布

発光スペクトル

LZ12（白）

LED照明(ストレート、ハイパワー)：関連画像

LZ12（黄）

LED照明(ストレート、ハイパワー)：関連画像

照度分布

LZ12-286-W

床面
取付高さ 0.5m取付高さ 1.0m　
壁面
壁からの距離 0.1m　
LED照明(ストレート、ハイパワー)：関連画像LED照明(ストレート、ハイパワー)：関連画像LED照明(ストレート、ハイパワー)：関連画像

LZ12-550-W

床面
取付高さ 0.5m取付高さ 1.0m　
壁面
壁からの距離 0.1m　
LED照明(ストレート、ハイパワー)：関連画像LED照明(ストレート、ハイパワー)：関連画像LED照明(ストレート、ハイパワー)：関連画像

LZ12-1078-W

床面
取付高さ 0.5m取付高さ 1.0m　
壁面
壁からの距離 0.1m　
LED照明(ストレート、ハイパワー)：関連画像LED照明(ストレート、ハイパワー)：関連画像LED照明(ストレート、ハイパワー)：関連画像

LZ12-1342-W

床面
取付高さ 0.5m取付高さ 1.0m　
壁面
壁からの距離 0.1m　
LED照明(ストレート、ハイパワー)：関連画像LED照明(ストレート、ハイパワー)：関連画像LED照明(ストレート、ハイパワー)：関連画像

LZ12-1606-W

床面
取付高さ 0.5m取付高さ 1.0m　
壁面
壁からの距離 0.1m　
LED照明(ストレート、ハイパワー)：関連画像LED照明(ストレート、ハイパワー)：関連画像LED照明(ストレート、ハイパワー)：関連画像

LZ12-286-Y

床面
取付高さ 0.5m取付高さ 1.0m　
壁面
壁からの距離 0.1m　
LED照明(ストレート、ハイパワー)：関連画像LED照明(ストレート、ハイパワー)：関連画像LED照明(ストレート、ハイパワー)：関連画像

LZ12-550-Y

床面
取付高さ 0.5m取付高さ 1.0m　
壁面
壁からの距離 0.1m　
LED照明(ストレート、ハイパワー)：関連画像LED照明(ストレート、ハイパワー)：関連画像LED照明(ストレート、ハイパワー)：関連画像

LZ12-1078-Y

床面
取付高さ 0.5m取付高さ 1.0m　
壁面
壁からの距離 0.1m　
LED照明(ストレート、ハイパワー)：関連画像LED照明(ストレート、ハイパワー)：関連画像LED照明(ストレート、ハイパワー)：関連画像

LZ12-1342-Y

床面
取付高さ 0.5m取付高さ 1.0m　
壁面
壁からの距離 0.1m　
LED照明(ストレート、ハイパワー)：関連画像LED照明(ストレート、ハイパワー)：関連画像LED照明(ストレート、ハイパワー)：関連画像

LZ12-1606-Y

床面
取付高さ 0.5m取付高さ 1.0m　
壁面
壁からの距離 0.1m　
LED照明(ストレート、ハイパワー)：関連画像LED照明(ストレート、ハイパワー)：関連画像LED照明(ストレート、ハイパワー)：関連画像


●ご使用上のご注意

・電源ケーブルの極性を間違いないか十分確認をお願いします。
・下向きや縦向きに設置する場合は落下や位置ずれが発生しないように十分配慮をお願いします。
・電源接続方向に障害物がないかご確認ください。
・メンテナンスが困難な場所に設置しないでください。
・取付け、取り外しや清掃の際は必ず電源を切ってください。感電の恐れがあります。
・点灯中や消灯直後は非常に高温です。やけどのおそれがありますので触れないでください。
・点灯中のLED光源を直視し続けないでください。目を傷めることがあります。

型番リスト

表示件数
  • 1
    • 型番
    LZ12-1078-W
    LZ12-1078-Y
    LZ12-1342-W
    LZ12-1342-Y
    LZ12-1606-W
    LZ12-1606-Y
    LZ12-286-W
    LZ12-286-Y
    LZ12-550-W
    LZ12-550-Y

    LED色

    照度

    (lx)

    寸法 長さ

    (mm)

    		RoHS?最小発注数量
    白色
    1256
    1078
    10
    1個
    黄色
    505
    1078
    10
    1個
    白色
    1372
    1342
    10
    1個
    黄色
    523
    1342
    10
    1個
    白色
    1380
    1606
    10
    1個
    黄色
    540
    1606
    10
    1個
    白色
    453
    286
    10
    1個
    黄色
    198
    286
    10
    1個
    白色
    820
    550
    10
    1個
    黄色
    330
    550
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    31,390円
    ( 34,529円 )
    在庫品1日目当日出荷可能
    34,030円
    ( 37,433円 )
    19日目
    33,340円
    ( 36,674円 )
    19日目
    39,470円
    ( 43,417円 )
    19日目
    39,710円
    ( 43,681円 )
    19日目
    45,150円
    ( 49,665円 )
    19日目
    9,490円
    ( 10,439円 )
    在庫品1日目当日出荷可能
    10,650円
    ( 11,715円 )
    在庫品1日目当日出荷可能
    14,350円
    ( 15,785円 )
    在庫品1日目当日出荷可能
    22,000円
    ( 24,200円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】ストレート、ハイパワータイプの白色、電球色、黄色LED照明です。
    定電流回路内蔵により低発熱・省電力を実現しました。
    半導体製造装置の使用に適した黄色LEDタイプもご用意しております。
    最長1.6mまでラインナップ。
    日亜化学工業（株）製LEDを採用しています。
    国内製。

    【ココが特長】
    ●定電流回路内蔵により低発熱・省電力を実現
    ●半導体製造装置の使用に適した黄色LEDタイプもご用意
    ●最長1.6mまでラインナップ
    ●日亜化学工業㈱製LEDを採用。国内製
    【ご注意】
    ・LED素子には発光色、明るさにバラツキがあるため、同じ型式でも若干発光色、明るさが異なる場合があります。
    ・調光機能がついた電源または機器に接続しないでください。
    ・    調光する場合は、LZシリーズ専用の調光器を本体と電源の間に接続してご使用ください。ミスミLED照明以外にはご使用しないでください。（商品ページ）

    使用方法

    使用例

    取付例

    制御盤内照明に最適
    LED照明(ストレート、ハイパワー)：関連画像

    点灯イメージ

    LED照明(ストレート、ハイパワー)：関連画像

    外観

    LED照明(ストレート、ハイパワー)：関連画像

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

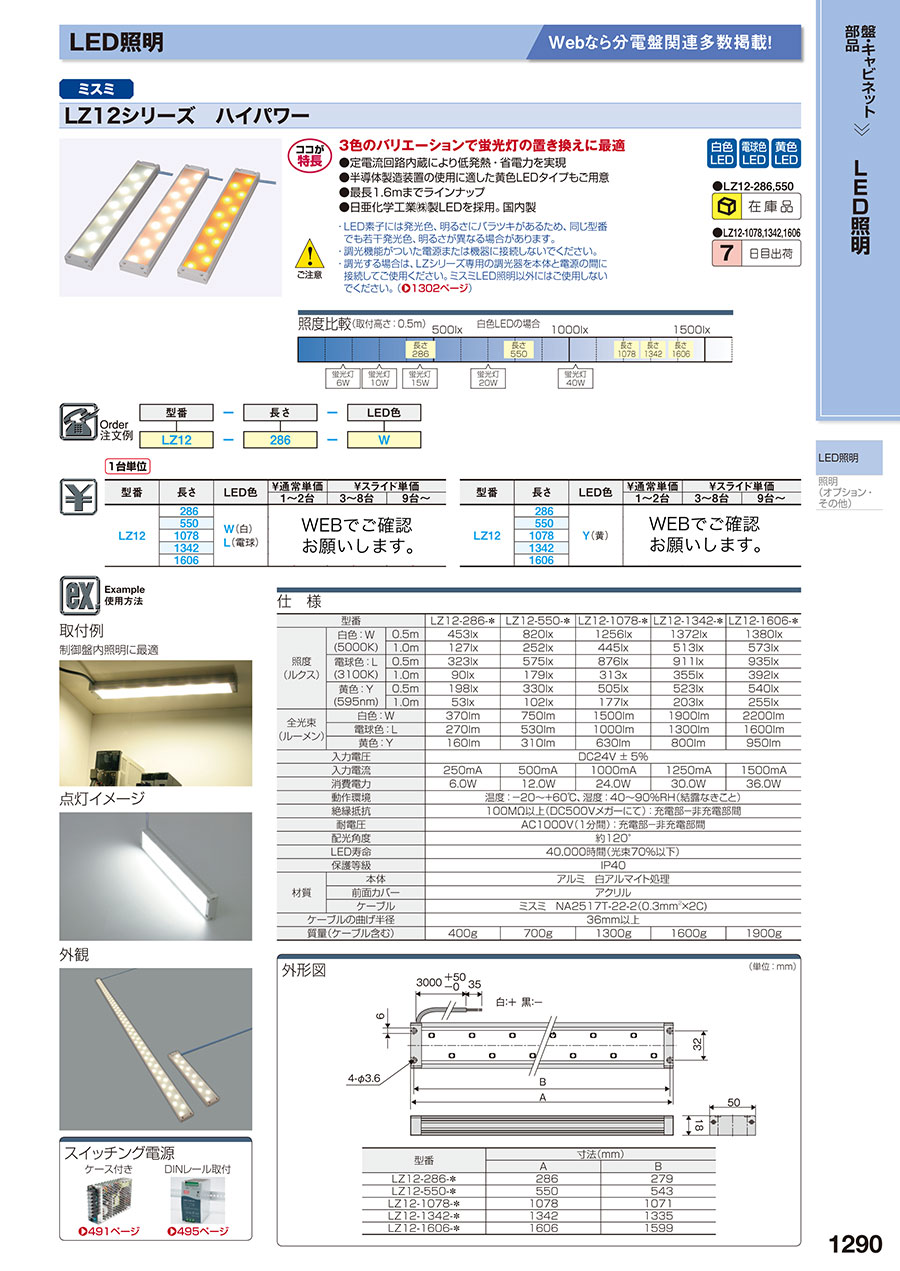

    EC-1290

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    LED照明（ストレート、ハイパワー）のレビュー
    5平均満足度：5.01件のレビュー
    制御盤の中の照明
    5
    満足度：5.02018/11/09
    明るさと価格で選定しました。思っていたよりも明るく、使い勝手のよい商品だと思います。特に不具合などもないので問題はありま...もっと読む
