LED照明（ストレート、スリム）
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 8,680円～16,780円
- 税込単価
- 9,548円～18,458円
【特長】・ストレート、スリムタイプの高輝度白色LED照明「LZ16Aシリーズ」...
詳細情報を確認する商品仕様
規格表
| 型式 | − | 長さ | − | LED色 |
| LZ16A | − | 280 | − | W |
| 型式 | 長さ | LED色 | 照度 |
| LZ16A | 280 | W（白） | 高照度 |
| 520 | |||
| 760 | |||
| 1000 |
概要仕様
| 型式 | LZ16A-280-W | LZ16A-520-W | LZ16A-760-W | LZ16A-1000-W | ||
| 照度(ルクス) | 0.5m | 430lx | 780lx | 1012lx | 1065lx | |
| 1.0m | 115lx | 219lx | 313lx | 381lx | ||
| 全光束(ルーメン) | 310lm | 620lm | 930lm | 1225lm | ||
| LED色 | 白色(5000K) | |||||
| 入力電圧 | DC24V ± 5% | |||||
| 入力電流 | 111mA | 222mA | 333mA | 444mA | ||
| 消費電力 | 2.7W | 5.4W | 8.1W | 10.7W | ||
| 動作環境 | 温度：－20～＋60℃、湿度：30～80％RH（結露なきこと） | |||||
| 絶縁抵抗 | 100MΩ以上(DC500Vメガーにて)：充電部ー非充電部間 | |||||
| 耐電圧 | AC1000V(1分間)：充電部ー非充電部間 | |||||
| 配光角度 | 約120° | |||||
| LED寿命 | 40,000時間(光束70%以下) | |||||
| 保護等級 | IP40 | |||||
| 材質 | 本体 | アルミ 白アルマイト処理 | ||||
| 前面カバー | アクリル | |||||
| ケーブル | ミスミ NAVC-25-1PS(0.2mm2×2C) | |||||
| ケーブルの曲げ半径 | 13ｍｍ以上 | |||||
| 質量(ケーブル含む) | 150g | 245g | 340g | 450g | ||
照度比較（取付高さ：0.5m）
外形図 | （単位：mm） | ||||||||||||||||||||||||||||||||||
 |
＊「LZ16A」シリーズの外形寸法は、 | ||||||||||||||||||||||||||||||||||
参考照度分布図
LZ16A-280-W
LZ16A-520-W
LZ16A-760-W
LZ16A-1000-W
使用例
取付例
制御盤内照明に最適
点灯イメージ
外観
使用上のご注意事項
・電源ケーブルの極性を間違いないか十分確認をお願いします。
・下向きや縦向きに設置する場合は落下や位置ずれが発生しないように十分配慮をお願いします。
・電源接続方向に障害物がないかご確認ください。
・メンテナンスが困難な場所に設置しないでください。
・取付け、取り外しや清掃の際は必ず電源を切ってください。感電の恐れがあります。
・点灯中や消灯直後は非常に高温です。やけどのおそれがありますので触れないでください。
・点灯中のLED光源を直視し続けないでください。目を傷めることがあります。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,780円 ( 18,458円 ) | 在庫品1日目当日出荷可能 |
8,680円 ( 9,548円 ) | 在庫品1日目当日出荷可能 |
12,770円 ( 14,047円 ) | 在庫品1日目当日出荷可能 |
15,190円 ( 16,709円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・ストレート、スリムタイプの高輝度白色LED照明「LZ16Aシリーズ」です
・低発熱、省電力を追求した定電流回路を採用しております
・狭いスペースに最適な幅25mmの軽量スリムタイプ
・長さは4タイプ。蛍光灯6W～40W相当の照度
・日亜化学工業（株）製LEDを採用。国内製
・配線取り回しが容易なミスミNAVCケーブルを採用しています
ご注意
- LED素子には発光色、明るさにバラツキがあるため、同じ型式でも若干発光色、明るさが異なる場合があります。
- 調光機能がついた電源または機器に接続しないでください。
調光する場合は、LZシリーズ専用の調光器（型番：LZD-A1）を本体と電源の間に接続してご使用ください。
ミスミLED照明以外にはご使用しないでください。 - 照度（lx）について、（）内に掲載している数値は、取付高さとなります。詳細は、型番リストへご確認ください。
■「LZ16」シリーズはバージョンアップし、「LZ16A」シリーズに変更となりました。
形状、仕様の変更はございませんが、照度に一部変更がございます。
詳細は下表“概要仕様”をご参照ください。

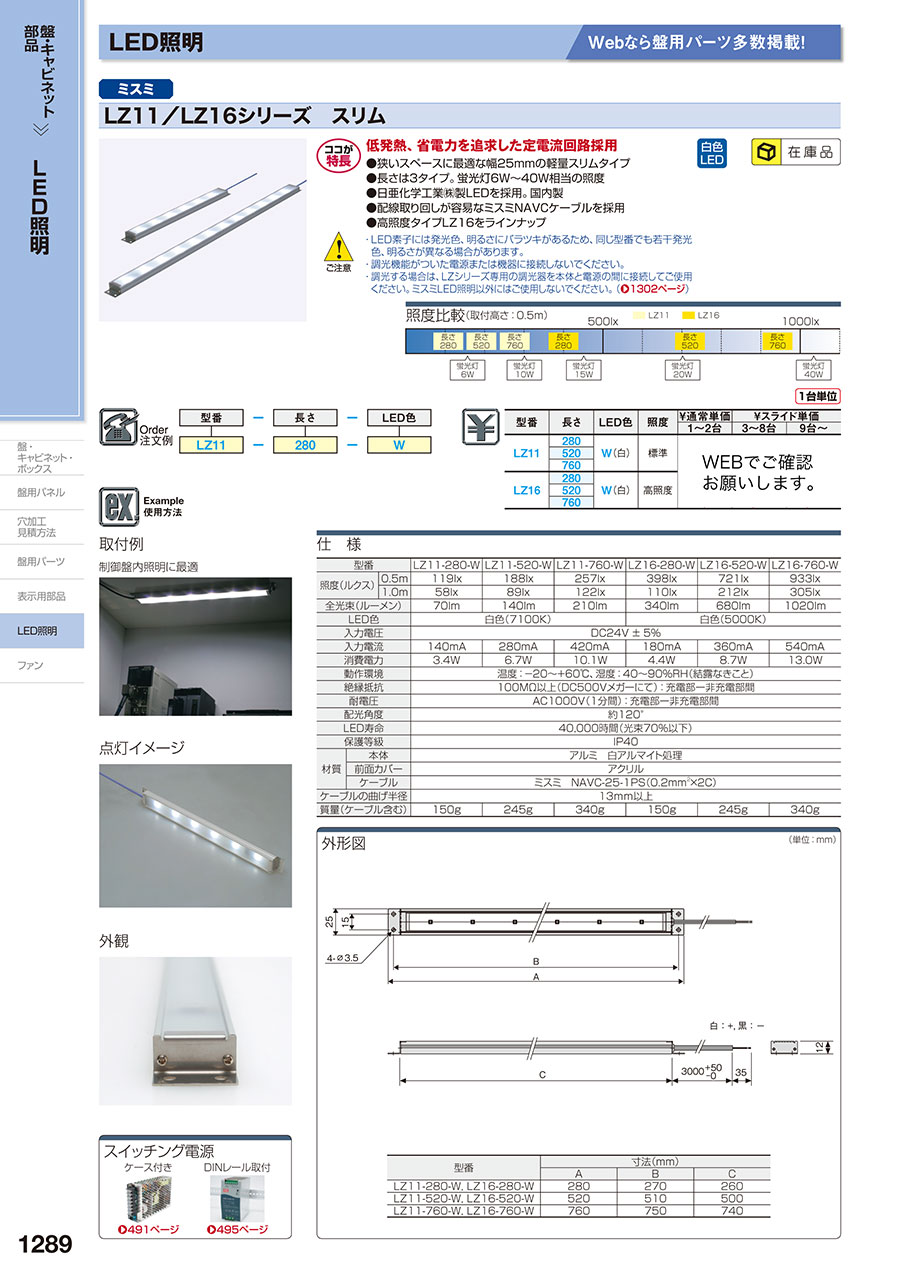

カタログ
